Серия VM SYH включает 16 моделей. Объемный расход воздуха вентиляторов серии VM SYH находится в диапазоне от 2000 до 300 000 м³/ч, полное давление составляет от 200 до 3000 Па. Эти вентиляторы идеально подходят для центральных систем кондиционирования и очистки воздуха. Они также подходят для различных других систем вентиляции.
Расшифровка обозначения
Вращение
Вентиляторы серии VM SYD имеют два направления вращения:
- левое (LG). Если при взгляде со стороны привода рабочее колесо вращается по часовой стрелке, то это левое вращение (LG).
- правое (RD). Если рабочее колесо вращается против часовой стрелки, то это правое вращение (RD).
Положение корпуса вентилятора
вентиляторы серии VM SYD могут быть выполнены с четырьмя направлениями нагнетания воздуха: 0°, 90°, 180° и 270°

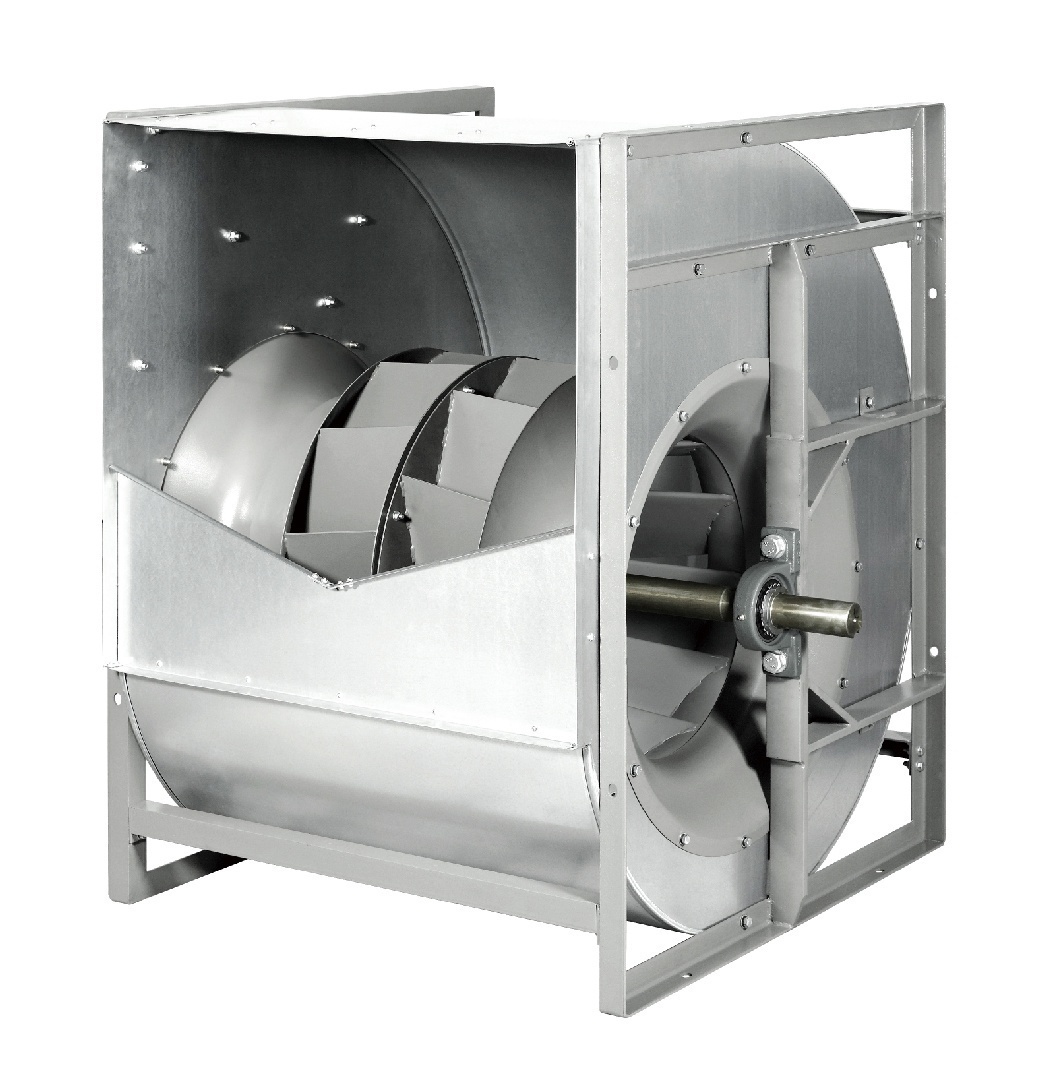

Конструкция
- Корпус: спиральная оболочка, которая защищает внутренние компоненты от пыли, грязи и других факторов среды. Изготовлен из горячеоцинкованной стали.
- Рабочее колесо: основной рабочий элемент вентилятора с загнутыми вперёд лопастями, отвечающий за создание потока воздуха. Изготовлено с повышенным запасом прочности и уровнем балансировки.
- Рама: конструкция, поддерживающая и фиксирующая вентилятор в определённом положении. Изготовлена из оцинкованной стали.
- Подшипники: механизмы, которые поддерживают вращение рабочего колеса и предотвращают трение, а также обеспечивают плавное и бесшумное вращение вала. Заправлены смазкой и герметизированы.
- Вал: ось, на которой установлено рабочее колесо для передачи вращательного движения от электромотора. Изготовлен из низколегированной углеродистой стали.
- Выходной фланец: конструкция, к которой можно подключить воздуховод для направленного выброса воздуха. Изготовлен из оцинкованной стали.
Вентиляторы серии VM SYD можно разделить на категории L, R, K и категории R2, K2.
Технические характеристики
Аэродинамические характеристики

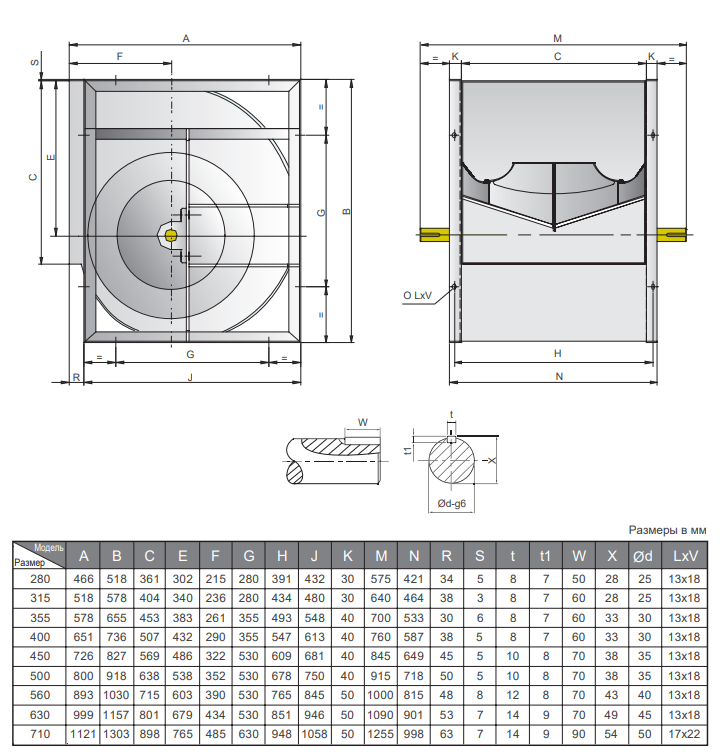

Габаритно-присоединительные размеры (чертеж)
Выходной фланец
