Центробежный вентилятор VMSYD560R

Центробежный (или радиальный) вентилятор VM SYD 560R – предназначен для создания потока воздуха при помощи вращающегося рабочего колеса. Вращение колеса создаёт центробежную силу, которая заставляет воздух перемещаться от центра к периферии и выходить через отверстия в корпусе под повышенным давлением.

Центробежные вентиляторы серии SYD широко используется для вентиляции и кондиционирования в зданиях, а также для промышленного охлаждения, очистки воздуха и отвода пыли, паров и газов. Вентилятор также находит применение в системах кондиционирования генераторов и турбин, вентиляции подземных сооружений, отопления и т.д.

Расшифровка обозначения

Вращение

Вентиляторы серии VM SYD имеют два направления вращения:

• левое (LG). Если при взгляде со стороны привода рабочее колесо вращается по часовой стрелке, то это левое вращение (LG).
• правое (RD). Если рабочее колесо вращается против часовой стрелки, то это правое вращение (RD).

Положение корпуса вентилятора

вентиляторы серии VM SYD могут быть выполнены с четырьмя направлениями нагнетания воздуха: 0°, 90°, 180° и 270°

Конструкция

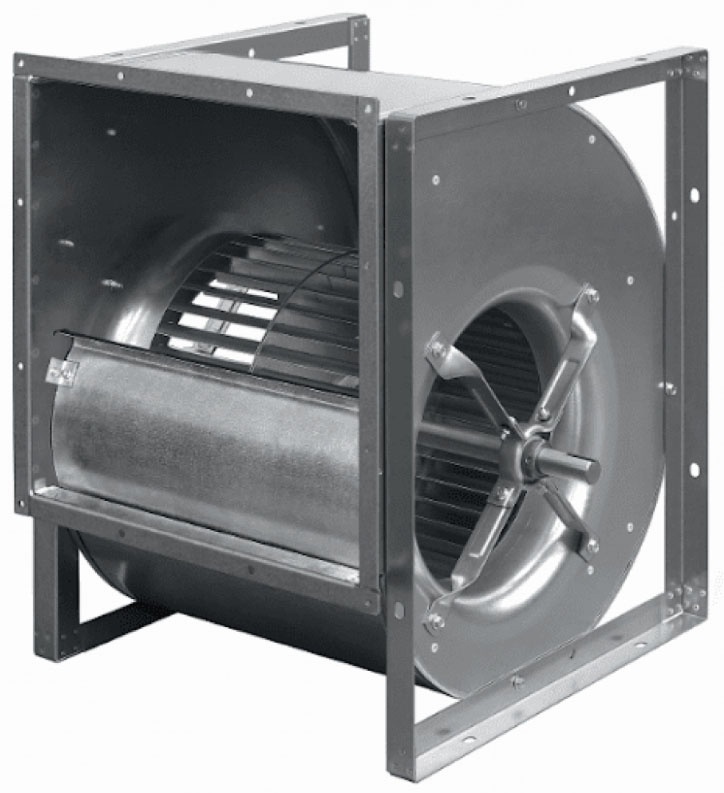

1. Корпус: спиральная оболочка, которая защищает внутренние компоненты от пыли, грязи и других факторов среды. Изготовлен из горячеоцинкованной стали.
2. Рабочее колесо: основной рабочий элемент вентилятора с загнутыми вперёд лопастями, отвечающий за создание потока воздуха. Изготовлено с повышенным запасом прочности и уровнем балансировки.
3. Рама: конструкция, поддерживающая и фиксирующая вентилятор в определённом положении. Изготовлена из оцинкованной стали.
4. Подшипники: механизмы, которые поддерживают вращение рабочего колеса и предотвращают трение, а также обеспечивают плавное и бесшумное вращение вала. Заправлены смазкой и герметизированы.
5. Вал: ось, на которой установлено рабочее колесо для передачи вращательного движения от электромотора. Изготовлен из низколегированной углеродистой стали.
6. Выходной фланец: конструкция, к которой можно подключить воздуховод для направленного выброса воздуха. Изготовлен из оцинкованной стали.

Вентиляторы серии VM SYD можно разделить на категории L, R, K и категории R2, K2.

Технические характеристики

Аэродинамические характеристики

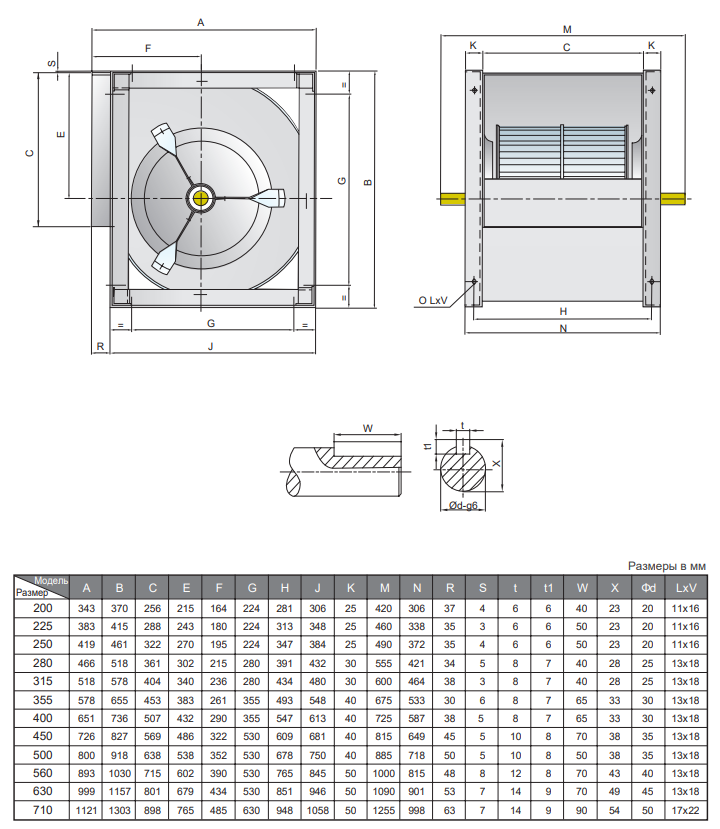

Габаритно-присоединительные размеры (чертеж)

Выходной фланец
