Описание

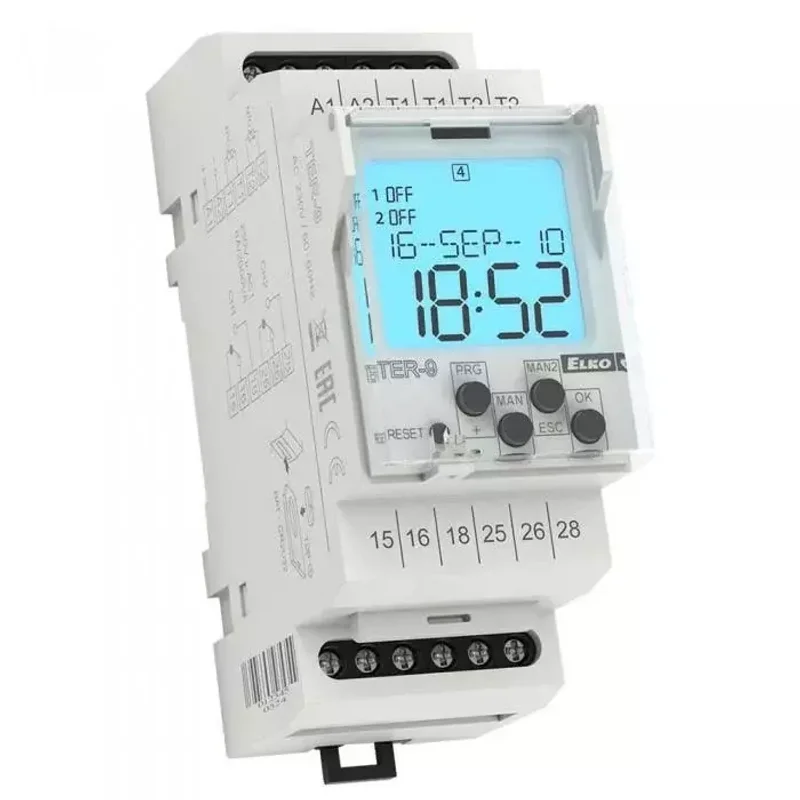

Термостат TER-9/24 применяется в системах вентиляции, в которых нагрев воздуха осуществляется электрическими калориферами. Устройство может работать, как один термостат, два независимых термостата, дифференциальный термостат или двухуровневый термостат.

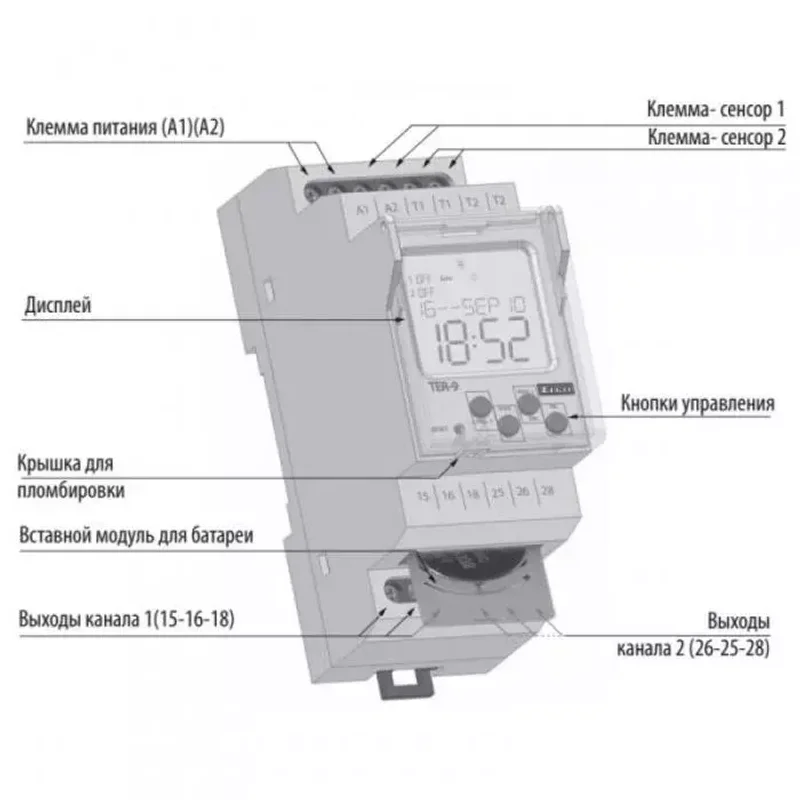

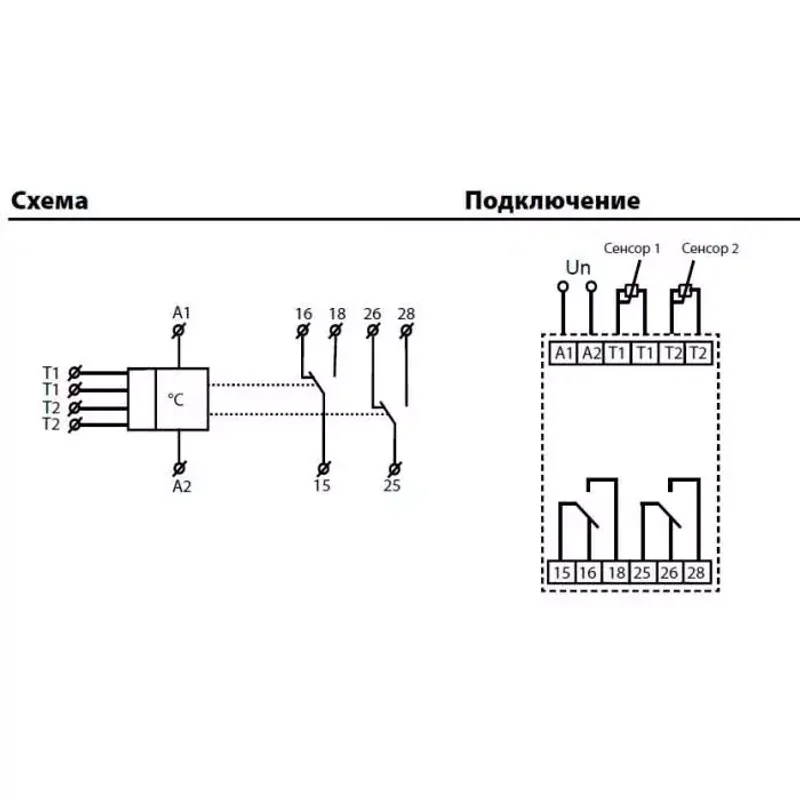

Устройство TER-9/24 имеет два температурных входа и два выхода с перекидным контактом. На LCD-дисплее отображаются параметры настройки и измеренные значения. Высокая точность замера и анализа обеспечиваются двумя микропроцессорами.
Достоинства:
- Цифровой термостат с шестью функциями и встроенным коммутационным таймером(дневная, недельная программа).
- Два термостата в одном, два температурных входа для выносных датчиков и два независимых реле 8А с 1P(приключающим) контактом каждое.
- Максимально универсальный и вариабельный термостат, объединяющий в себе стандартные функции термостата.
- Выбор внешнего температурного сенсора с двойной изоляцией стандартных длин: 10 см, 3 м, 6 м, 12 м.
- Функции: два независимых термостата, зависимая функция, дифференциальный термостат, двухуровневый термостат, функция „ОКНО“, „мертвая зона“, термофункции.
- Программная настройка функции выводов, калибровка сенсоров по референтным температурам (offset).
- Термостат подчиняется программе цифрового таймера.
- Память для сохранения наиболее используемых предустановок температур.
- Нулевая ошибка при настройке параметров, широкий диапазон рабочих температур.
- Наглядное изображение настройки и данных замеров на дисплее LCD с подсветкой.
- Напряжение питания 24-240 V AC/DC.
- Выходной контакт 1x переключающий 8A /250 V AC1 для каждого входа.
- В исполнении 2-МОДУЛЯ, крепление на DIN рейку.
Характеристики
Напряжение питания
AC 230 V (AC 50-60 Гц) гальв. изолиров. / AC/DC 24V гальв. неизолирован.
Клеммы питания
A1 - A2
Мощность
макс. 4 VA / 0.5 W
Допуск напряжения питания
-15 %; +10 %
Тип резервной батареи
CR 2032 (3V)
Клеммы замера
T1-T1 и T2-T2
Гистерезис (чувствительность)
диапазон настройки 0.5 .. 5 °C
Диапазоны температуры
-40.. +110 °C
Дифференция
настраиваемое, 1 .. 50 °C
Датчик
термистор NTC 12 кΩ при 25 °C
Точность изменения
5 %
Точность повторения
< 0.5 °C
Зависимость от температуры
< 0.1 % / °C
Количество контактов
1x переключающий контакт для каждого выхода (AgNi)
Номинальный ток
8 A / AC1
Замыкающая мощность
2000 VA / AC1, 240 W / DC
Замыкающее напряжение
250 V AC1 / 30 V DC
Индикация вывода
символ ON/OFF
Электрическая жизненность (АС1)
1x105
Резерв реального времени
до 3 лет
Точность хода
макс. ±1 в день, при 23 °C
Мин.интервал коммутации
1 мин
Срок хранения данных прог.
мин. 10 лет
Режим прог.
дневной, недельный, годовой
Изображение данных
LCD дисплей с подсветкой
Рабочая температура
-10.. +55 °C
Складская температура
-30.. +70 °C
Электрическая прочность
4 кV (питание -контакт)
Рабочее положение
произвольное
Крепление
DIN рейка EN 60715
Защита
IP40 со стороны лицевой панели / IP20 клеммы
Категория перенапряжения
III.
Сечение под. проводов (мм2)
макс. 1x 2.5, макс. 2x 1.5/ с изоляцией макс. 1x 2.5
Размеры
90 x 35 x 64 мм
Вес
(230V) 150 Гр., (24V) 113 Гр.
Параметр: Макс. теряемая мощность (Un + клеммы)
3 W
Параметр: Индикация ошибки сенсора (вне измеряемого диапазона)
отображается на LCD экране
Параметр: Механическая жизненность
1x107
Параметр: Количество ячеек памяти
100 ячеек
