Описание

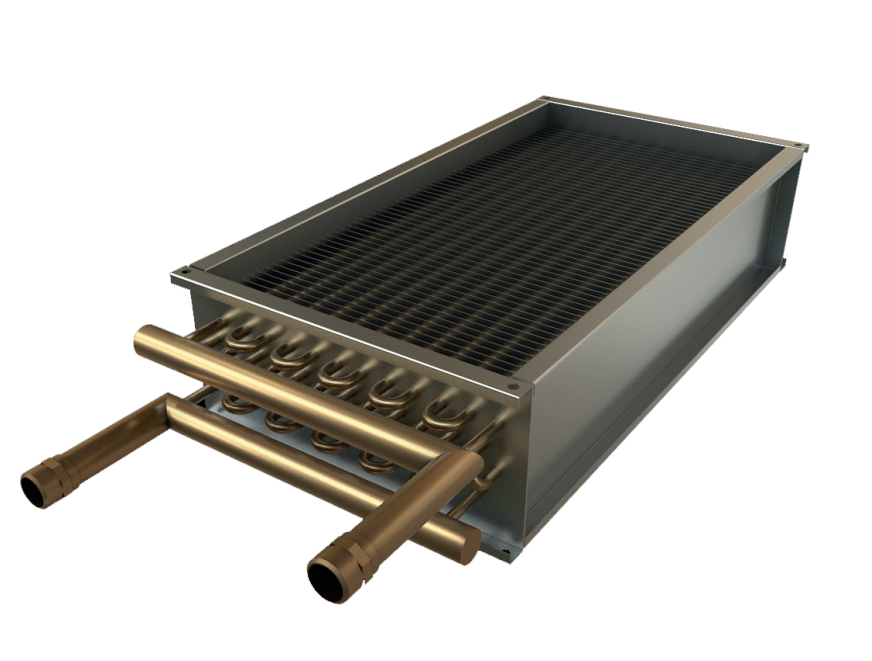

Водяные канальные нагреватели изготавливаются в двухрядном, трехрядном или
четырехрядном исполнении.
- Корпус из оцинкованной стали, медные коллектора, алюминиевые ламели толщиной 0,12 мм с оребрением (геометрия пластин оребрения 25*21,65 мм) и медные трубки диаметром 9,52 мм (3/8”), толщиной 0,30 мм.
- Шахматное расположение трубок.
- Корпус из оцинкованного стального листа.
- В стандартном исполнении теплообменник поставляется с медным коллектором, диаметр подводящих и отводящих патрубков R1''.
- Теплоноситель: вода или незамерзающие смеси.
- Максимальная температура теплоносителя 130° С, максимально допустимое давление 2,0 МПа.
- Сторона обслуживания : правая (правая противоток/левая прямоток)
Приведенные параметры рассчитаны для температуры входящего воздуха T=30°C с влажностью 50%, температура теплоносителя 95/70°C и 7/12°C; Межосевые расстояния по горизонтали K=43,3мм; Межосевое по вертикали D=[FTB-60]мм
Ширина корпуса теплообменника S=150мм; Длина отводов коллекторов L=150мм. Коллектора Ø28мм - R1"
Технические характеристики
Характеристики
Мощность, кВт
70,6
Производительность, м3/ч
5050
Площадь поверхности теплообмена, м2
12,8
Сопротивление по воздуху, Па
55
Расход теплоносителя (max), м3/час
2,5
Гидравлическое сопротивление, кПа
9
Заправочный объем, л
3,6
Площадь сечения для прохода теплоносителя, м²
0,40
Типоразмер, мм
800х500
