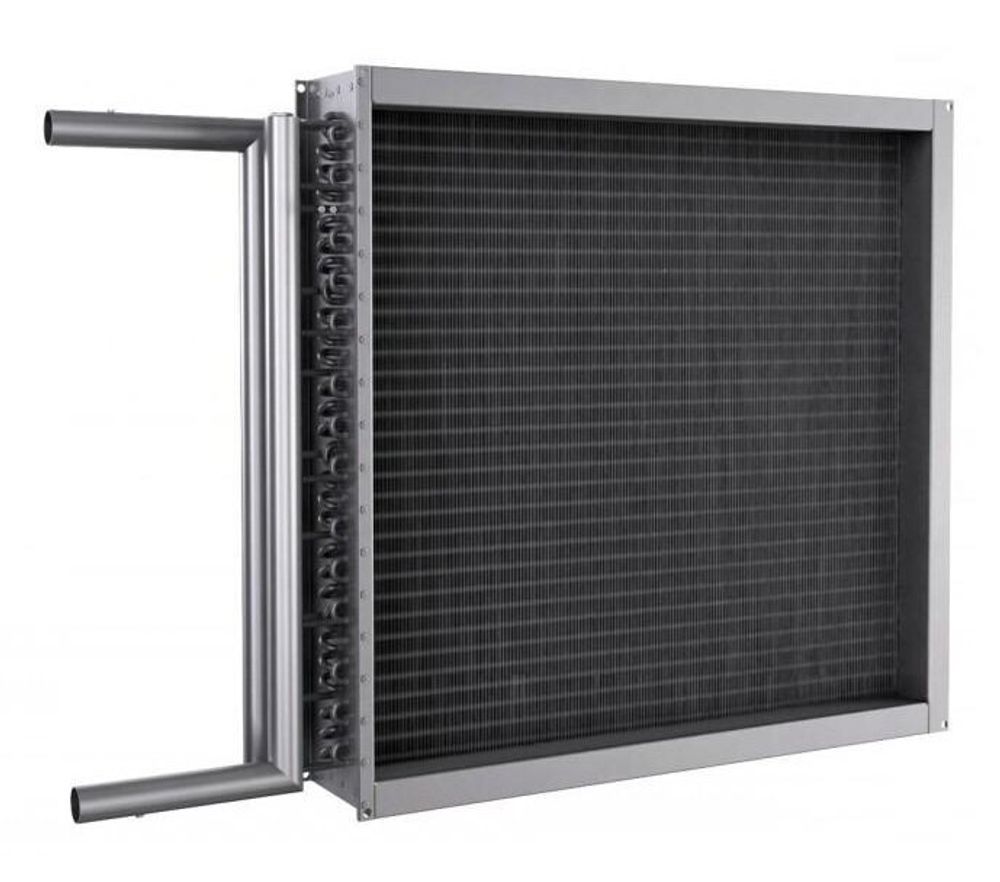

Теплообменник TEW 03.25.N0 вода 3 ряда / КAH(R12) 25/3 предназначен для нагрева и охлаждения путем теплопередачи входящего воздуха и других невзрывоопасных газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержащих липких веществ, волокнистых и абразивных материалов, с содержанием пыли и других твердых примесей не более 100 мг/м3.
Теплообменники предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150.
Конструктивно теплообменники являются 2-х и 3-х рядными медно-алюминиевыми пластинчатыми теплообменными агрегатами. Поверхность теплообмена изготовлена из алюминиевых пластин толщиной 0,13мм и проходящих через них медных трубок (для типоразмеров 06…12 - диаметр 3/8"/9.52мм, для типоразмеров 20…35 - диаметр 1/2"/12,7мм).
Расположение трубок шахматное. Неразборный корпус изготавливается из оцинкованного листа марки 08ПС. Присоединение трубопроводов теплоносителя - резьбовое.
Основной областью применения теплообменников с внешним оребрением является:
- Водные нагреватели и охладители для приточно-вытяжных установок, воздушных завес, фанкойлов, отопительных систем в промышленных объектах и больших помещениях
- Конденсаторы для холодильного оборудования
- Чиллеры — охладители жидкости
- Компрессорно-конденсаторные агрегаты
- Гастрономическое оборудование и холодильные столы
- Иное специальное холодильное оборудование
- Испарители для систем кондиционирования, тепловых насосов, статических испарителей в витринах, охладителей воздуха
| Размеры, мм | |||||||||
| А | Б | В | Г | Д | Е | Н | К | Р | G |
| 1665 | 1752 | 2065 | 1875 | 1725 | 200 | 1687 | 100 | 230 | 3″(Ду80) |
