Преимущества:
- удобство монтажа
- надежность крепления крышных вентиляторов
Общие сведения и назначение:
- стаканы монтажные СТКВ(У) предназначены для монтажа крышных вентиляторов ВКР(ВКРМ), ВКОП, ВКО общего назначения и вентиляторов дымоудаления ВКР ДУ, ВКРВ ДУ, ВКР ДУ-С, ВКР ДУ-В
- максимальная температура дымовоздушной смеси для стаканов СТКВ(У)-ВКР ДУ, ВКРВ ДУ с не должна превышать +600°С. Время работы при максимальной температуре – не менее 120 мин.
Конструкция:

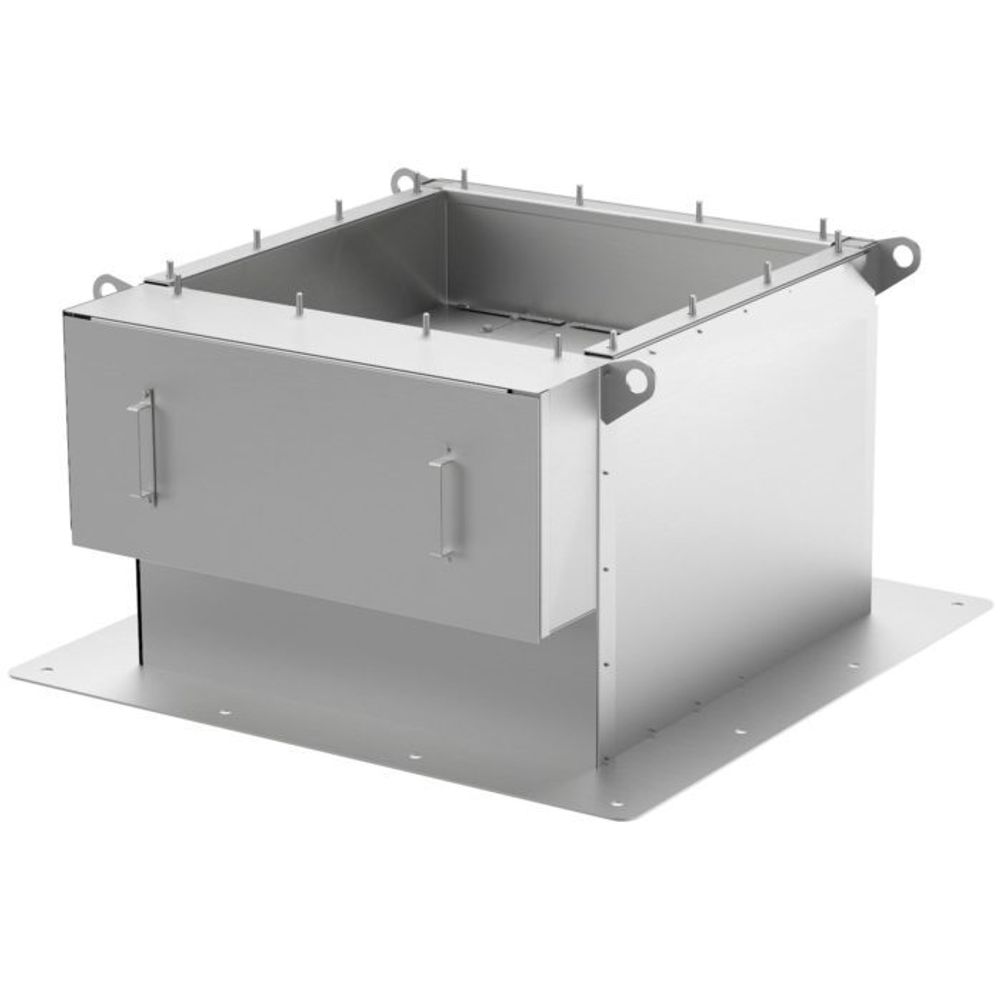

Стакан монтажный представляет собой сборную конструкцию, состоящую из жесткого каркаса, внутри которого расположены воздуховод квадратного сечения и клапан (при необходимости). Боковые стороны конструкции закрыты панелями, а между ними и воздуховодом находится термошумоизоляционный материал. Нижняя часть СТКВ(У) имеет опорную плиту, выполненную из листового металла для установки системы на несущую часть кровли. Верхняя часть СТКВ(У) оборудована фланцем с квадратным отверстием в центре и четырьмя отверстиями по углам фланца, совпадающими с присоединительными отверстиями вентиляторов. Для установки крышного вентилятора на кровле с уклоном предусмотрено исполнение монтажного стакана под углом, в любой из описанных выше компоновок. В конструкции монтажных стаканов для вентиляторов ВКР(ВКРМ) ДУ, ВКРВ ДУ, ВКОП, ВКО предусмотрен переходной фланец.
Варианты изготовления:
- общего назначения из углеродистой или оцинкованной стали
- коррозионностойкие (К1)
Условия эксплуатации:
- температура окружающей среды от -40 до +40 °С
- умеренный климат У2 и У3 размещения по ГОСТ 15150-69.

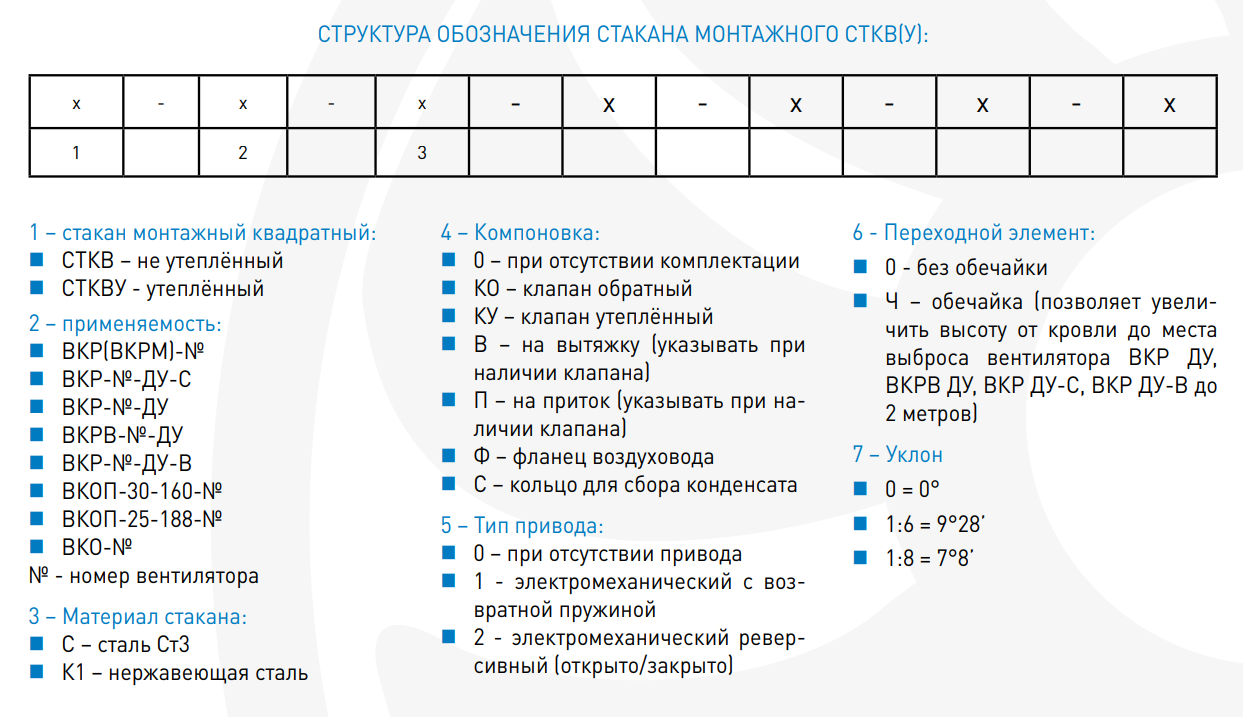

Структура обозначения стакана монтажного СКР:

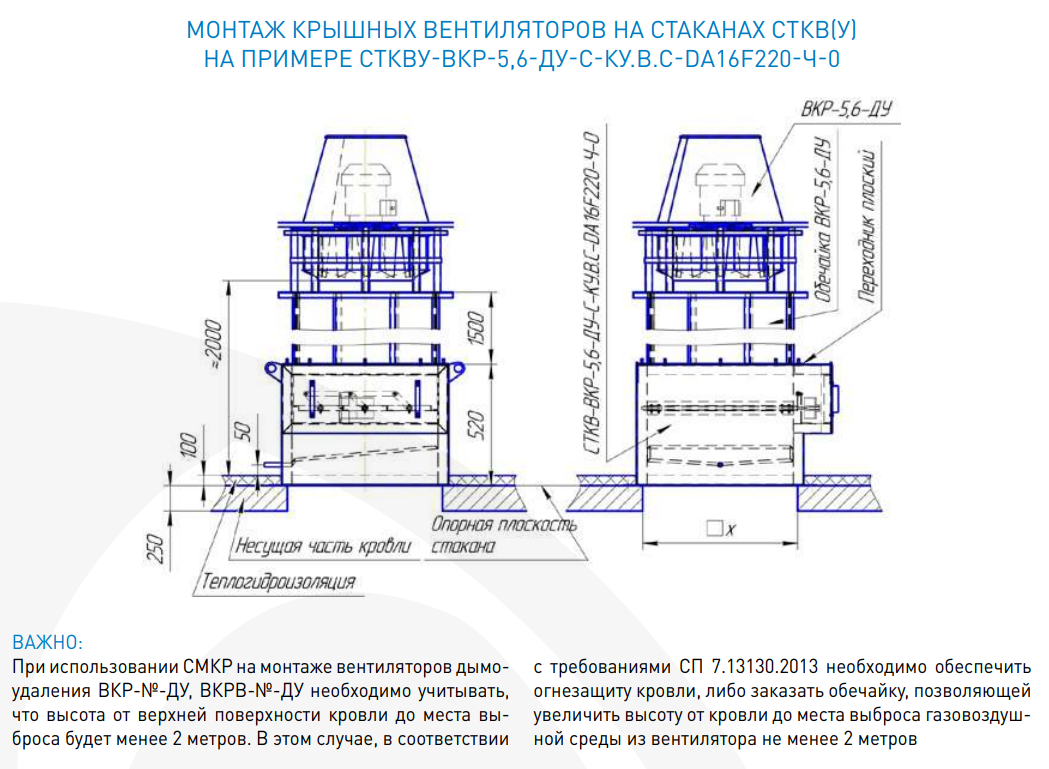

Монтаж:

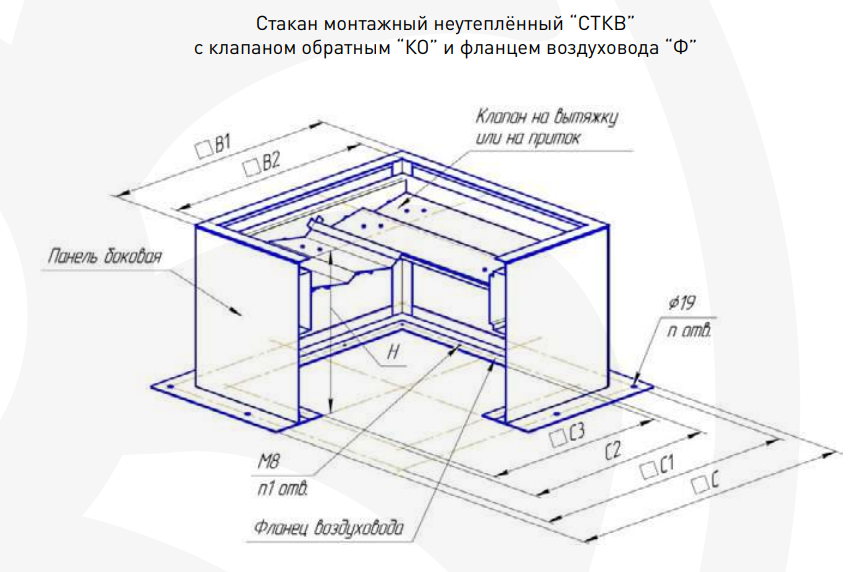

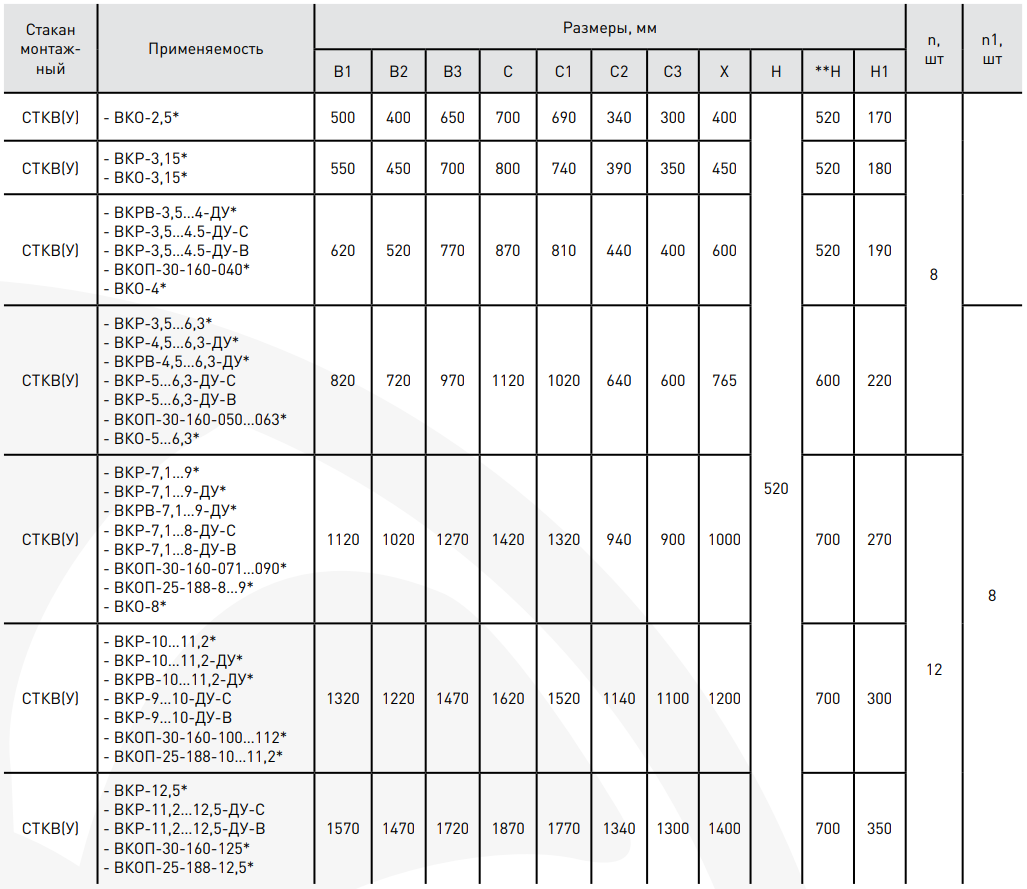

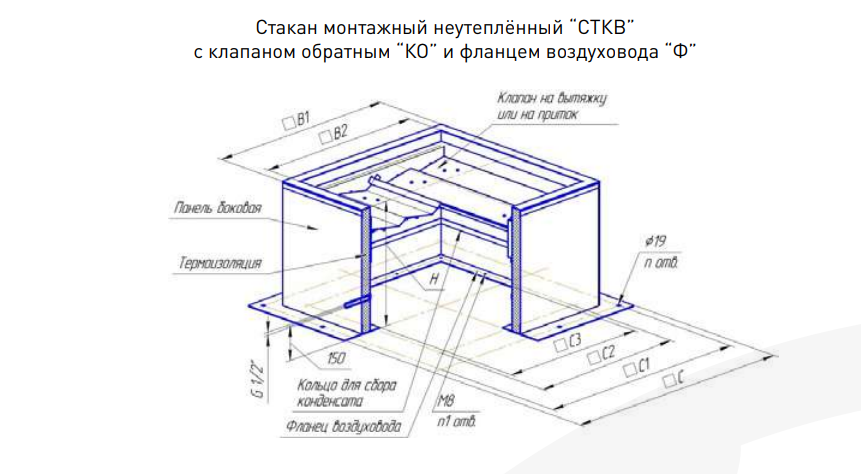

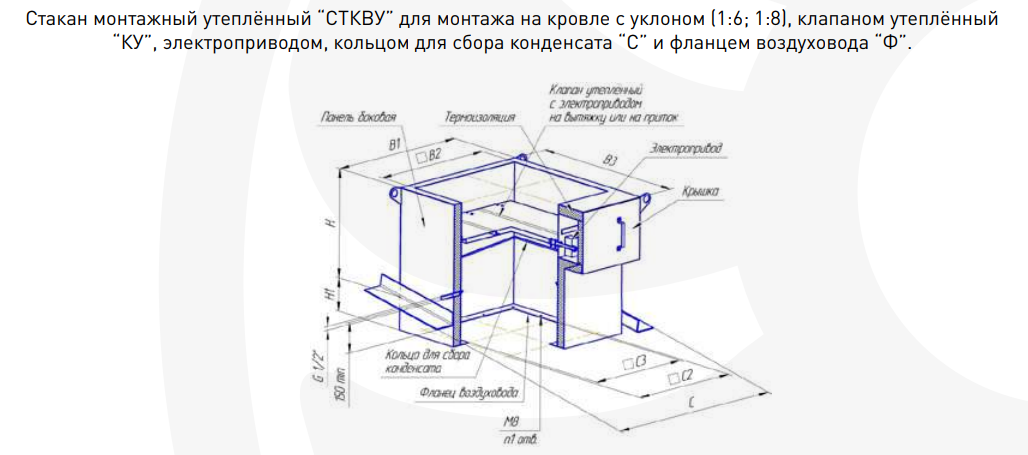

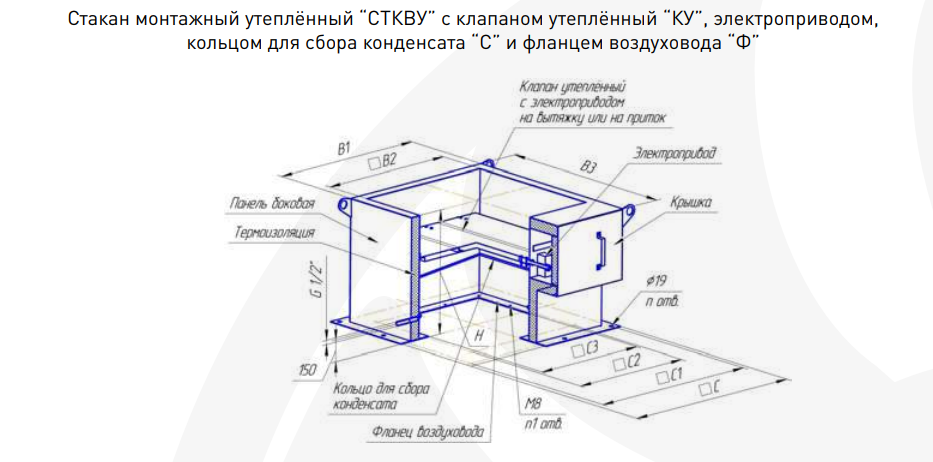

Габаритные и присоединительные размеры (чертеж):
