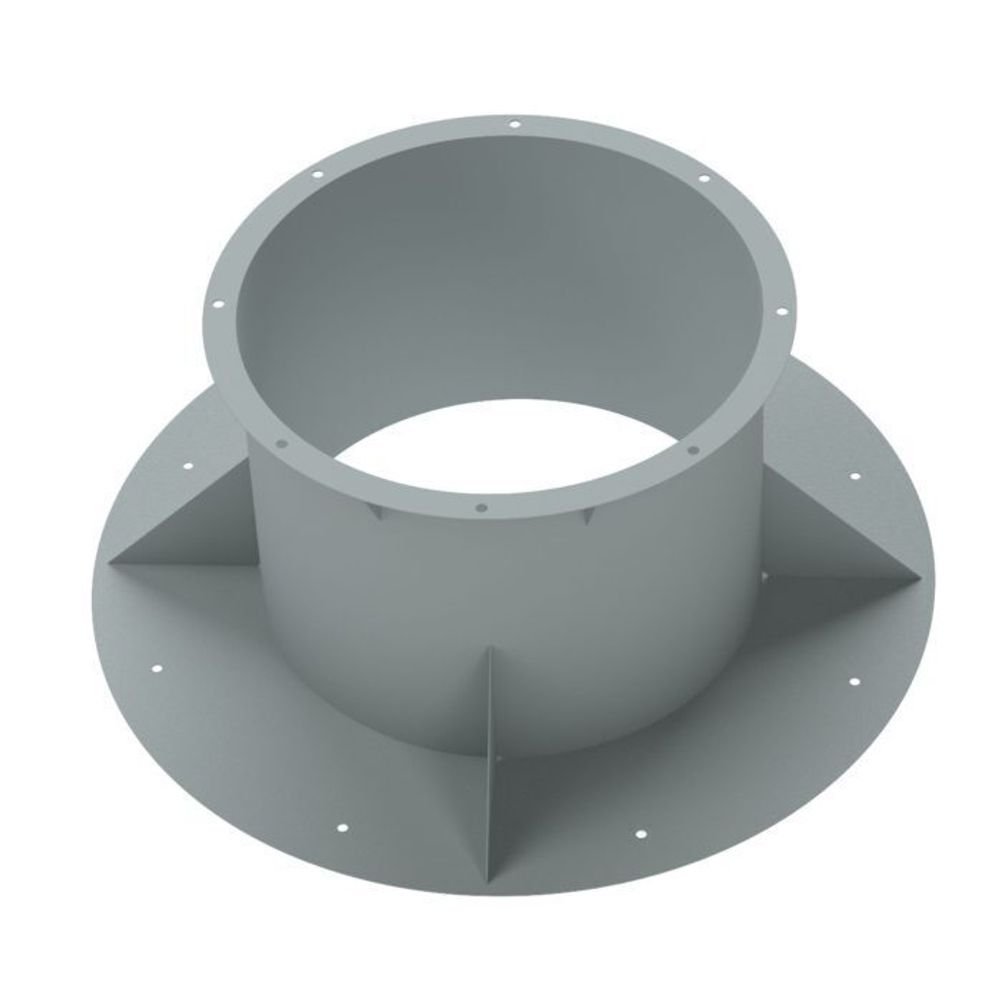

Стакан монтажный круглый СКР № 3,5-4

Общие сведения и назначение:

• стаканы монтажные СКР предназначены для монтажа крышных вентиляторов ВКР(ВКРМ), ВКОП, ВКО общего назначения и вентиляторов дымоудаления ВКР ДУ, ВКРВ ДУ,
• максимальная температура дымовоздушной смеси для стаканов СКР-ВКР ДУ, ВКРВ ДУ с не должна превышать +600°С. Время работы при максимальной температуре – не менее 120 мин

Варианты изготовления:

• общего назначения из углеродистой стали

Условия эксплуатации:

• температура окружающей среды от -40 до +40 °С
• умеренный климат У2 и У3 размещения по ГОСТ 15150-69.

Структура обозначения стакана монтажного СКР:

Монтаж:

Важно При использовании СКР на монтаже вентиляторов дымоудаления ВКР-№-ДУ, ВКРВ-№-ДУ необходимо учитывать, что высота от верхней поверхности кровли до места выброса будет менее 2 метров. В этом случае, в соответствии с требованиями СП
7.13130.2013 необходимо обеспечить огнезащиту кровли, либо заказать обечайку, позволяющей увеличить высоту от кровли до места выброса газовоздушной среды из вентилятора не менее 2 метров.

Габаритные и присоединительные размеры (чертеж):
