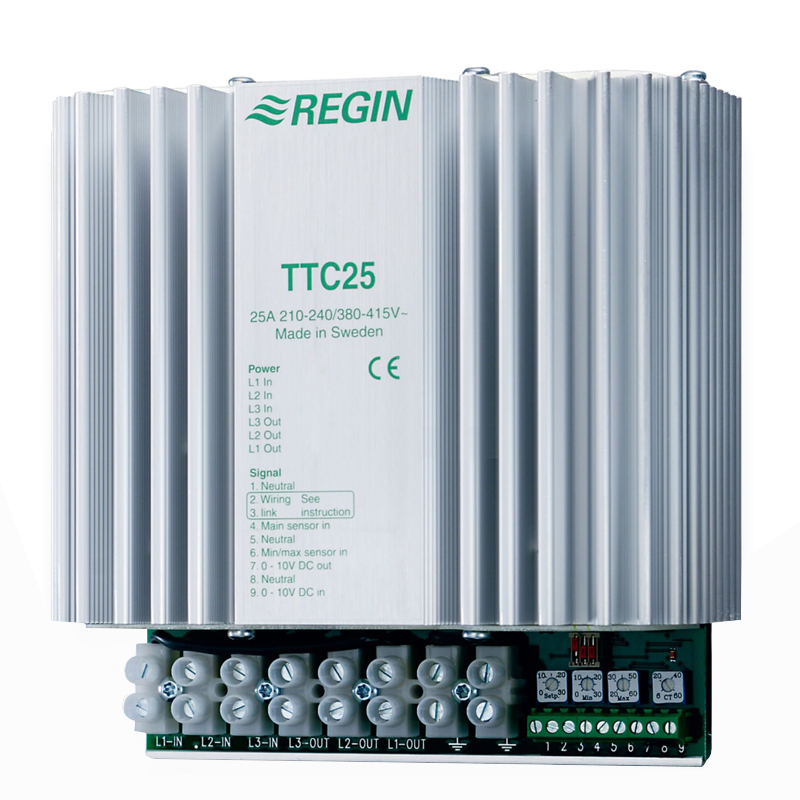

Симисторный регулятор температуры ТТС25 на DIN-рейку

Симисторный регулятор температуры TTC25 используется для поддержания заданной температуры с помощью изменения мощности трехфазных электрических нагревателей, работающих от сети 380В. Температура настраивается с помощью встроенного потенциометра или внешнего задающего устройства. Поддержание температуры регулятором TTC25 осуществляется за счет включения/выключения нагревателей при непрерывном сравнении заданной температуры и температуры датчика приточного воздуха ТG-K330. Переключение нагрузки производится симисторами в тот момент, когда ток и напряжение на нагревателе равно нулю. Время цикла устанавливается в диапазоне 6-60 секунд. Это исключает возникновение электромагнитных помех и увеличивает срок службы нагревателей.
Семисторонний регулятор температуры TTC25 автоматически изменяет закон управления в соответствии с динамикой объекта управления, пропорционально интегральное регулирования с фиксированной зоной пропорциональности 20 К и временем интегрирования равным 6 минутам для регулирования температуры приточного воздуха, а для медленно изменяющейся температуры, например, при регулировании температуры в помещении они работают в режиме пропорционального регулирования с фиксированной зоной пропорциональности 2 К.

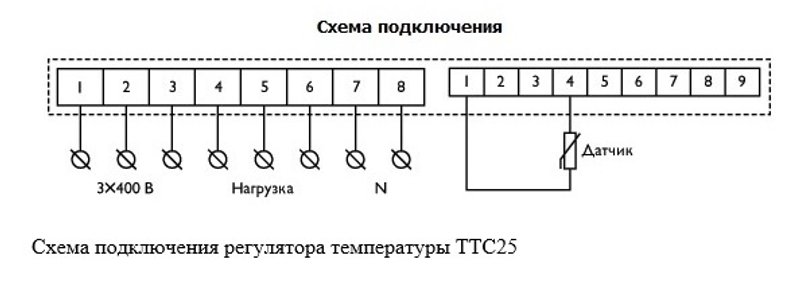

Для управления нагрузкой электронагревателя превышающею предельно, можно разделить нагрузку на несколько ступеней и управлять ими, используя вместе с регулятором вспомогательный блок TT-S4/D или TT-S6/D. Выходы термодатчиков - два (2) входа. Одни для главного датчика и один для датчика максимальной или минимальной температуры. Датчик максимума/минимума должен иметь диапазон 0…60°С.
