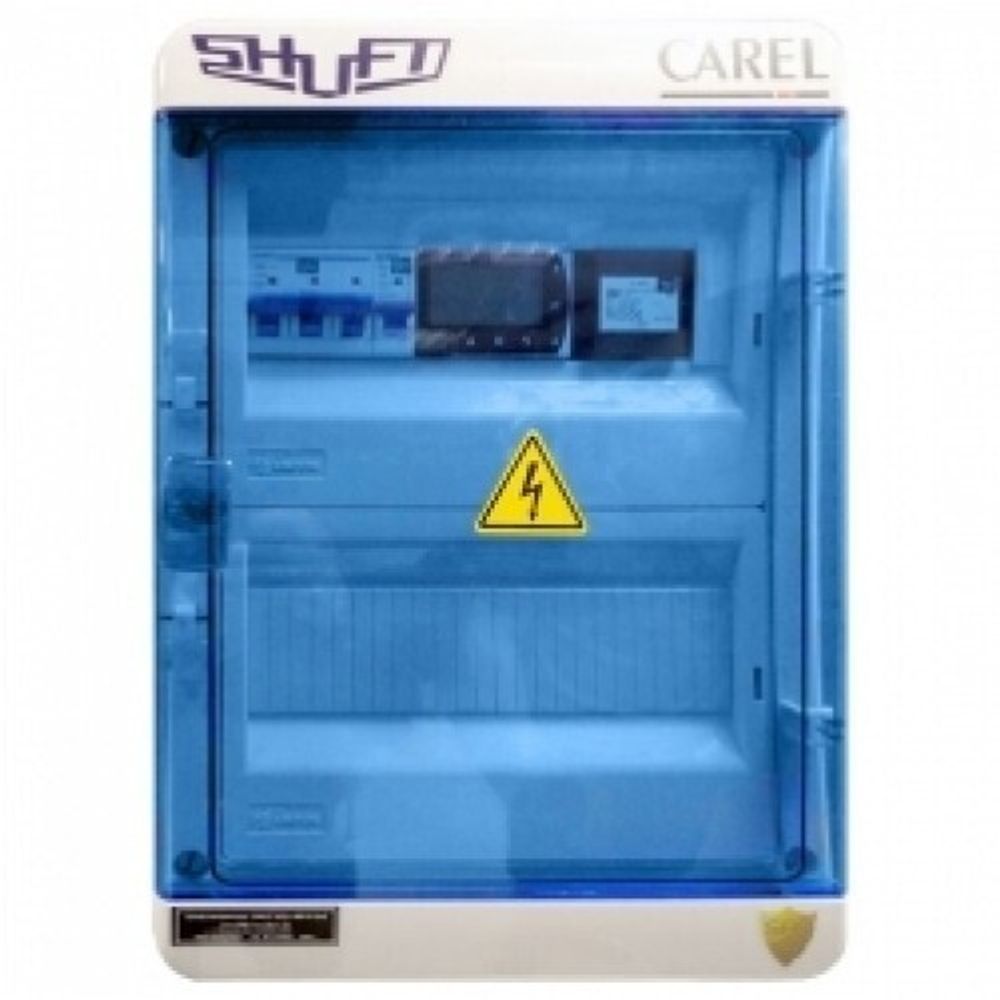

Шкаф управления Shuft- обеспечивает управление вентиляторами любой системы кондиционирования воздуха, также применяется для осуществления контроля за работой циркуляционных насосов (до 300кВт), приводами воздушных заслонок (230 вольт), приводами клапанов, ступенями ККБ. При первом запуске необходимо полностью настроить частотные преобразователи программы под функционал установки.
Программное обеспечение адаптировано под русскоговорящих пользователей. Беспроблемное подключение к сетям BMS, Field Bus. Возможен выбор, в зависимости от потребностей, пульт управления определенной конфигурации. Быстрое обновление системы через встроенный порт USB. Снабжен защитой от замерзания "Syber Protection".
Для создания системы управления необходимы следующие компоненты:
- щит управления;
- датчики температуры;
- панель управления.
Модули обеспечивают:
- включение вентиляционной системы и индикацию рабочих режимов;
- регулирование температуры в диапазоне +5…+40 °С;
- управление приводом воздушной заслонки 230 В с возвратной пружиной;
- управление работой и контроль состояния вентилятора;
- контроль состояния водяного нагревателя (защита от замораживания по температуре воздуха и обратной воды);
- контроль загрязнения воздушного фильтра (реле дифф. давления PS-500-L поставляется отдельно);
- отключение системы вентиляции при возникновении аварийных ситуаций;
- отключение системы вентиляции по сигналам пожарной сигнализации;
- регулирование скорости вентиляторов при помощи внешних устройств.
Расшифровка маркировки:
- W- водяной нагреватель;
- F- фреоновый охладитель,
- E17- электрический нагреватель(цифра означает мощность);
- S- приточный вентилятор;
- E- вытяжной вентилятор;
- М- прямой пуск электродвигателя;
- MT- прямой пуск электродвигателя и защита от перегрузки при помощи моторного автомата;
- F- частотное управление электродвигателем вентилятора;
- 1- однофазный электродвигатель 230В;
- 3- трехфазный электродвигатель 400В;
- 30- мощность электродвигателя до 3,0 кВт;
- P1- однофазный насос 230В до 1кВт;
- P3- трехфазный насос 400В, до 1,5 кВт.
- В скобках отображается маркировка опции. Более 30 опций на заказ. 7 базовых моделей на складе.
