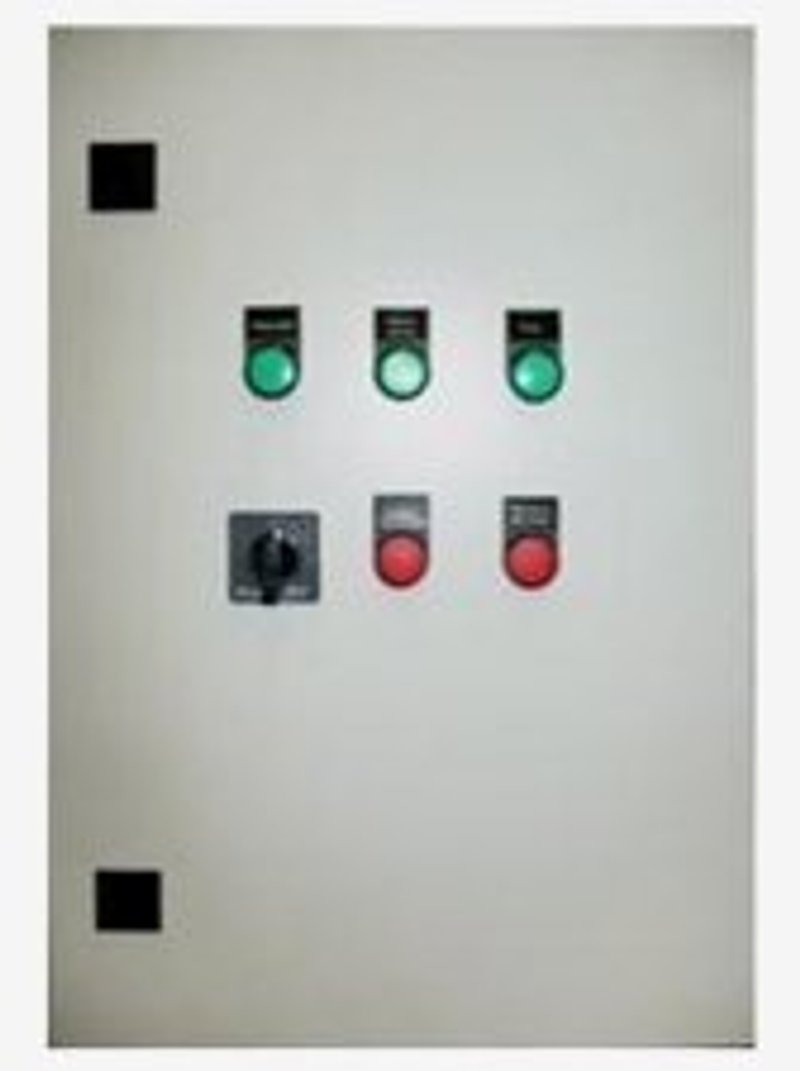

Шкаф управления BM-SB-E17-SM130

Шкаф управления BM-SB-E17-SM130 разработан с использованием контроллеров Zentec. Благодаря использованию компонентов производства Zentec, шкаф способен управлять приточной вентиляционной установкой на самом высоком уровне.

Для создания системы управления необходимы следующие компоненты:

• щит управления;
• датчики температуры;
• панель управления.

Модули обеспечивают:

• включение вентиляционной системы и индикацию рабочих режимов;
• регулирование температуры в диапазоне +5…+40 °С;
• управление приводом воздушной заслонки 230 В с возвратной пружиной;
• управление работой и контроль состояния вентилятора;
• контроль состояния водяного нагревателя (защита от замораживания по температуре воздуха и обратной воды);
• контроль загрязнения воздушного фильтра (реле дифф. давления PS-500-L поставляется отдельно);
• отключение системы вентиляции при возникновении аварийных ситуаций;
• отключение системы вентиляции по сигналам пожарной сигнализации;
• регулирование скорости вентиляторов при помощи внешних устройств.

Расшифровка маркировки:

• W- водяной нагреватель;
• F- фреоновый охладитель,
• E17- электрический нагреватель(цифра означает мощность);
• S- приточный вентилятор;
• E- вытяжной вентилятор;
• М- прямой пуск электродвигателя;
• MT- прямой пуск электродвигателя и защита от перегрузки при помощи моторного автомата;
• F- частотное управление электродвигателем вентилятора;
• 1- однофазный электродвигатель 230В;
• 3- трехфазный электродвигатель 400В;
• 30- мощность электродвигателя до 3,0 кВт;
• P1- однофазный насос 230В до 1кВт;
• P3- трехфазный насос 400В, до 1,5 кВт.
• В скобках отображается маркировка опции. Более 30 опций на заказ. 7 базовых моделей на складе.
