Описание
- максимальная производительность по воздуху 1700 м³/ч
- диаметр рабочего колеса: 100 - 315 мм
- пластиковый корпус
- абсолютная коррозионная стойкость
- рабочее колесо с загнутыми назад лопатками
- монтаж в любом положении
- возможность ступенчатого или плавного регулирования в диапазоне 100% с помощью трансформаторных и электронных устройств
- низкий уровень шума
Корпус
Вентиляторы типоразмеров 100L - 315L имеют корпус из ударопрочного, трудновоспламеняемого пластика с направляющими распределителями потока.
Крыльчатки
Крыльчатки типоразмеров до 315 сделаны из пластика, типоразмера 315L из оцинкованного стального листа. Рабочее колесо смонтировано непосредственно на электродвигателе с внешним ротором и сбалансировано вместе с ним соответственно классу качества G2,5 по DIN/ISO 1940 статистически и динамически.
Подсоединение к электрической сети
Электрическое соединение выполнено через клеммную коробку, установленную на кожухе, с классом защиты IP44.
Конструктивные особенности
Конструкция вентиляторов данного типа является удачным техническим решением , сочетающим достоинства осевых вентиляторов - сохранение направления потока на входе и выходе вентилятора неизменными и, как следствие, удобство монтажа в систему круглых воздуховодов, с высокими характеристиками по давлению, низким шумом и высоким к.п.д. - качествами, свойственными центробежным вентиляторам.

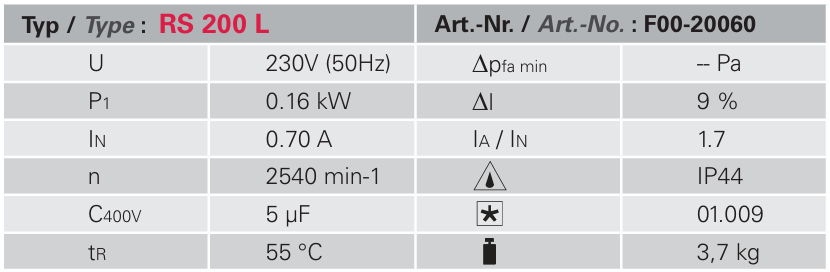

Технические характеристики:

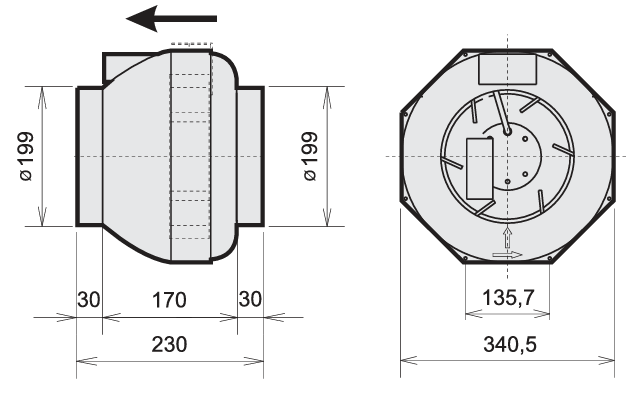

Габаритно-присоединительные размеры (чертеж):

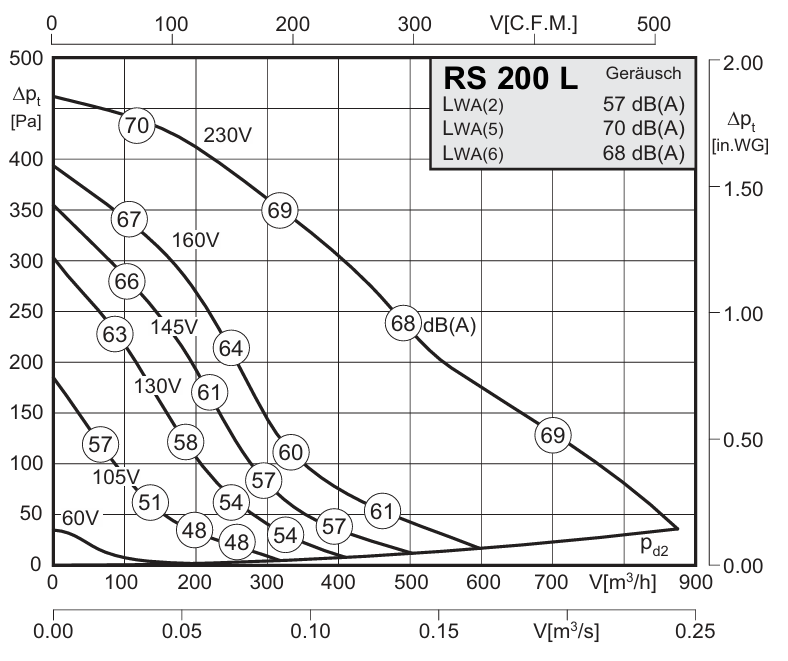

Аэродинамические характеристики:
