Общие сведения и назначение:
Решетки АЛН, АЛР, АВН, АВР предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования воздуха в помещениях различного назначения.

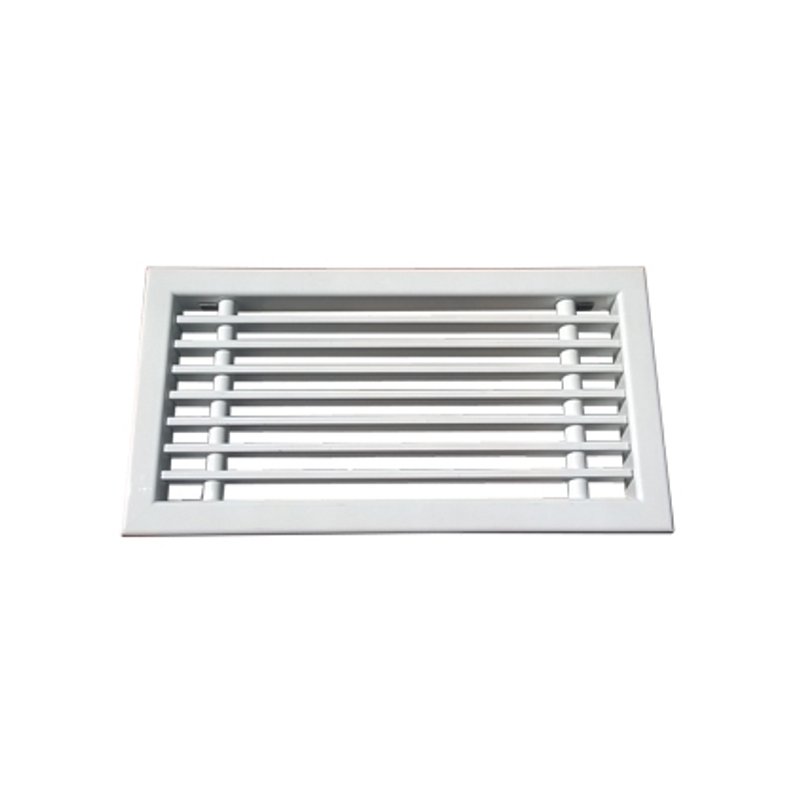

Решетки АЛН, АЛР, АВН, АВР снабжены одним рядом неподвижных жалюзи. У решеток АЛН, АЛР жалюзи расположены горизонтально, у АВН, АВР повернуты на угол 30° к горизонтальной плоскости.
Решетки изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска решеток в любой цвет по каталогу RAL или текстурирование.
Решетки АЛР и АВР дополнительно оснащены встроенным регулятором расхода воздуха. Регулирование расхода осуществляется вручную, без использования инструмента, при помощи специального флажкового механизма.
Для очистки подаваемого или удаляемого воздуха решетки АЛН, АВН могут дополнительно оснащаться воздушным фильтром c классом очистки G2, G3, M5, F7 или F9. Блок фильтра в этих решетках изготавливается из оцинкованной стали и оснащается фильтрующим материалом класса очистки G2, G3, F5, F7 или F9.
Минимальный размер решетки 100x100 мм, максимальный — 1200x1200 мм, с шагом 50 мм; возможно изготовление решеток с нестандартным шагом. При размере А(В)≥500 мм для обеспечения прочности конструкции в решётках устанавливается перемычка.
Габаритные и присоединительные размеры (чертеж):
Данные для подбора решеток АВН, АВР при подаче или удалении воздуха
Система обозначений решеток с фильтрами:
Характеристики фильтров:
