Общие сведения и назначение:
Решетки АМН, АМР, АДН, АДР предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в помещениях различного назначения.

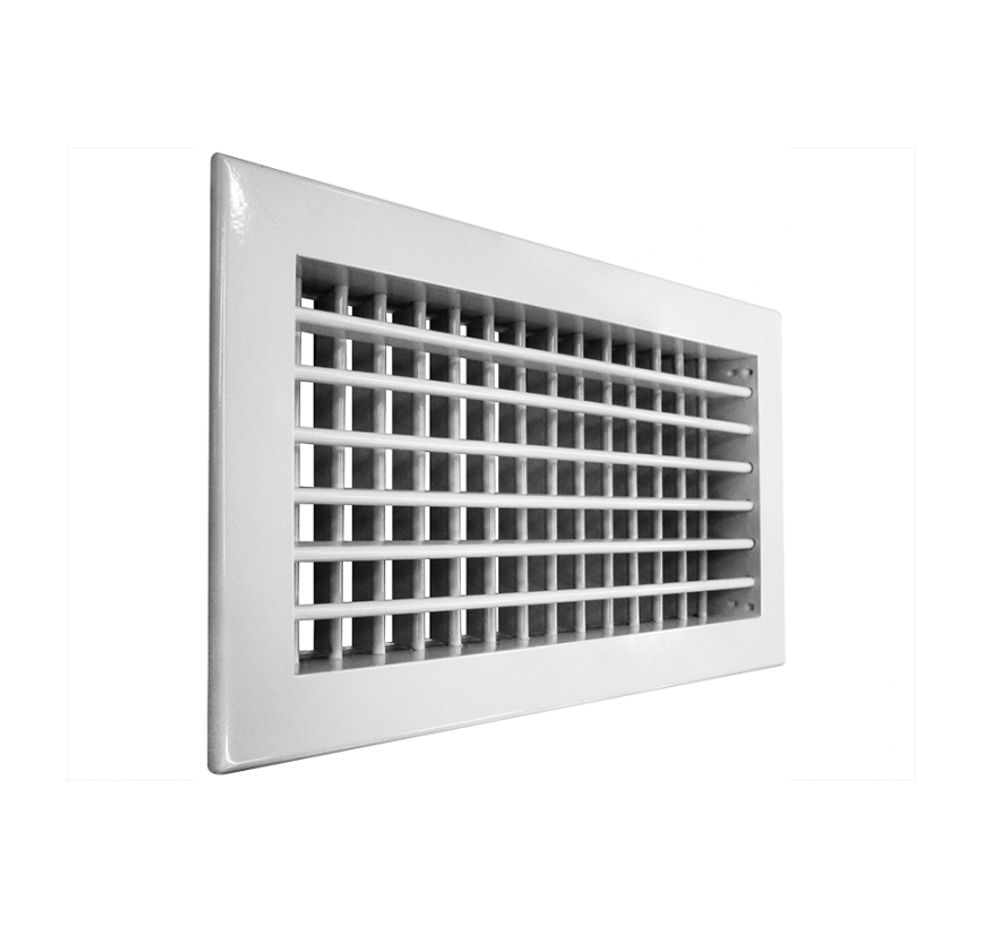

Решетки АМН и АМР снабжены одним, а АДН и АДР двумя рядами индивидуально регулируемых жалюзи, предназначенных для изменения направления и характеристик приточной струи. Жалюзи установлены в пластиковые втулки, которые облегчают их поворот при регулировании.
Решетки АМР и АДР дополнительно оснащены встроенным регулятором расхода воздуха. Регулирование расхода осуществляется вручную, без использования инструмента, при помощи специального флажкового механизма.
Для очистки подаваемого или удаляемого воздуха решетки АМН, АДН могут оснащаться воздушным фильтром c классом очистки G2, G3, M5, F7 или F9
Минимальный размер решетки 100×100 мм, максимальный — 1200 мм по одной из сторон, с шагом 50 мм; возможно изготовление решеток с нестандартным шагом (см. Приложение 4 на стр....). При размере А (В) ≥ 500 мм для обеспечения прочности конструкции в решетках устанавливается перемычка.
Решетки изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска решеток в любой цвет по каталогу RAL или текстурирование.
Габаритные и присоединительные размеры (чертеж):
Данные для подбора решеток АМН, АМР, АДН, АДР при подаче или удалении воздуха (α1 = α2 = 0°)
Данные для подбора решеток АДН, АДР при подаче воздуха (α1 = 45° веерно, α2 = 0°)
