Общие сведения и назначение:
Решетки АМН-К, АМР-К, АДН-К, АДР-К предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в помещениях различного назначения.

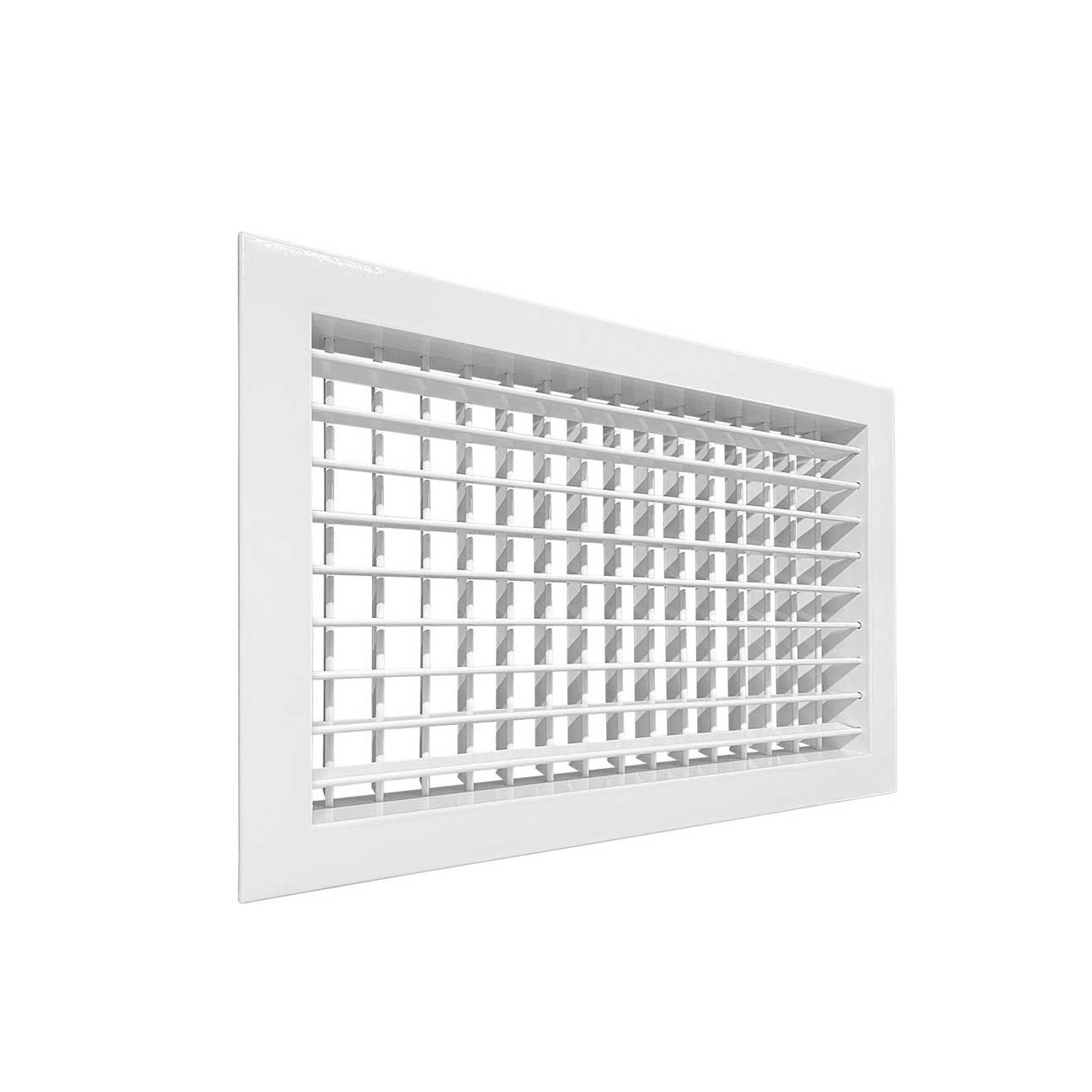

Решетки АМН-К и АМР-К снабжены одним, а АДН-К и АДР-К двумя рядами индивидуально регулируемых жалюзи, предназначенных для изменения направления и характеристик приточной струи. Жалюзи установлены в пластиковые втулки, которые облегчают их поворот при регулировании.
Решетки АМР-К и АДР-К дополнительно оснащены регулятором расхода воздуха. Регулирование расхода осуществляется вручную, без использования инструмента, при помощи специального флажкового механизма.
Минимальный размер решетки 100×100 мм, максимальный — 1200 по одной из сторон, с шагом 50 мм; возможно изготовление решеток с нестандартным шагом. При размере А (В) ≥ 450 мм для обеспечения прочности конструкции в решетках устанавливается одна перемычка, при А (В) ≥ 800 — две перемычки.
Решетки изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска решеток в любой цвет по каталогу RAL или текстурирование.
Габаритные и присоединительные размеры (чертеж):
Данные для подбора решеток АМН-К, АМР-К, АДН-К, АДР-К при подаче или удалении воздуха (α1 = α2 = 0°)
Данные для подбора решеток АДН-К, АДР-К при подаче воздуха (α1 = 45° веерно, α2 = 0°)
