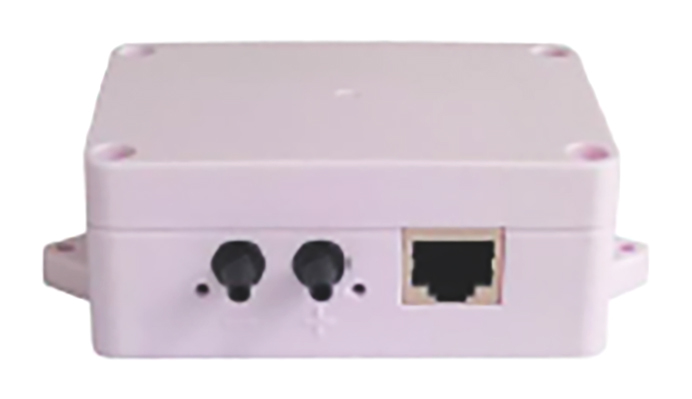

Реле дифференциального давления ПДВ-ХХХ-Х-3

Преобразователь дифференциального давления серии ПДВ широко используется в системах отопления, вентиляции и кондиционирования воздуха, системах подачи свежего воздуха, медицинских и производственных лабораториях.

Широкий диапазон питания от 10 до 30 В постоянного тока с вариантами выходного сигнала 4–20 мА, 0–5 В, 0–10 В или RS485 обеспечивают легкую интеграцию в любые системы автоматики. Ведущая интегральная цифровая кремниевая пьезорезистивная технология объединяет сенсор, усилители сигнала и аналого-цифровой преобразователь на одном кремниевом чипе. По сравнению с калорометрическими датчиками дифференциального давления, утечка газа отсутствует, поэтому даже в тяжелых условиях (пыль, измерение отрицательного давление) эксплуатация датчика одинакова безопасна и надежна. По сравнению с мембранными датчиками, датчик ПДВ имеет более широкий диапазон и более стабильную работу. Кроме того, ПДВ может выдерживать большие мгновенные перепады давления и не чувствителен к направлению установки.

Расшифровка:

Характеристики:

• Тип Преобразователь дифференциального давления
• Рабочая температура -20℃～+80℃
• Температура хранения -40℃～+80℃
• Точность измерения нулевой точки ±2 Па
• Погрешность ±1% от измеренного значения
• Степень защиты IP30
• Диапазон измерения -10000…-500 – 0 – 500…10000 Па
• Выход 4...20 мА / 0...5 В / 0...10 В / RS485
• Нагрузка Ток - не более 500 Ом, Напряжение - не менее 10 кОм
• Материал корпуса ABS+PC
• Среда использования Воздух, неагрессивные невзрывоопасные газы
• Рабочее давление 4.8 psi (~33кПа)
• Предельно допустимое давление 7.0 psi (~48кПа)
• Питание 10...30 В = (для выхода RS485 – мин. 10В; для выхода 0-10В – мин. 15В)
• Присоединение Штуцер＜ φ 5mm
