Описание

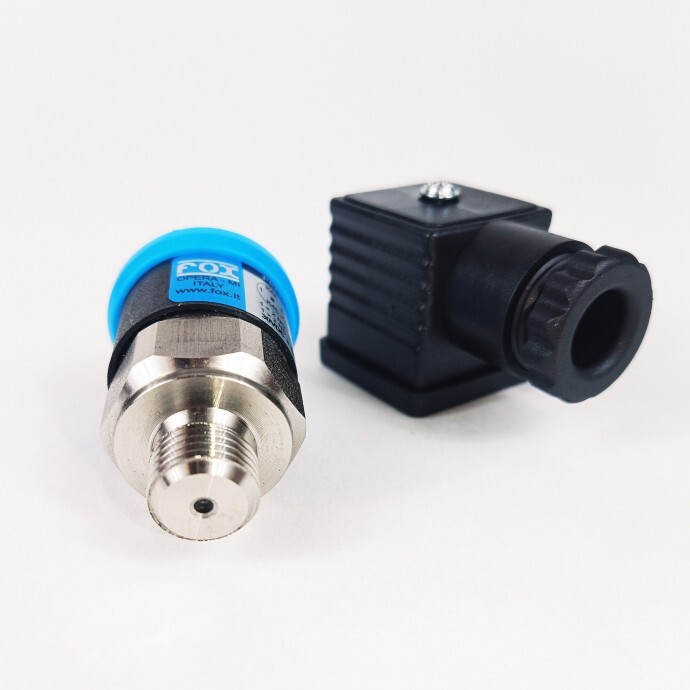

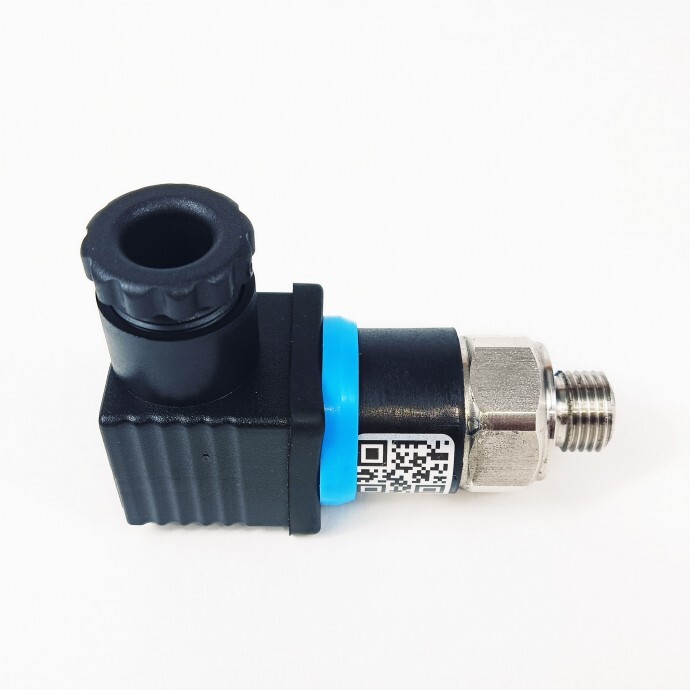

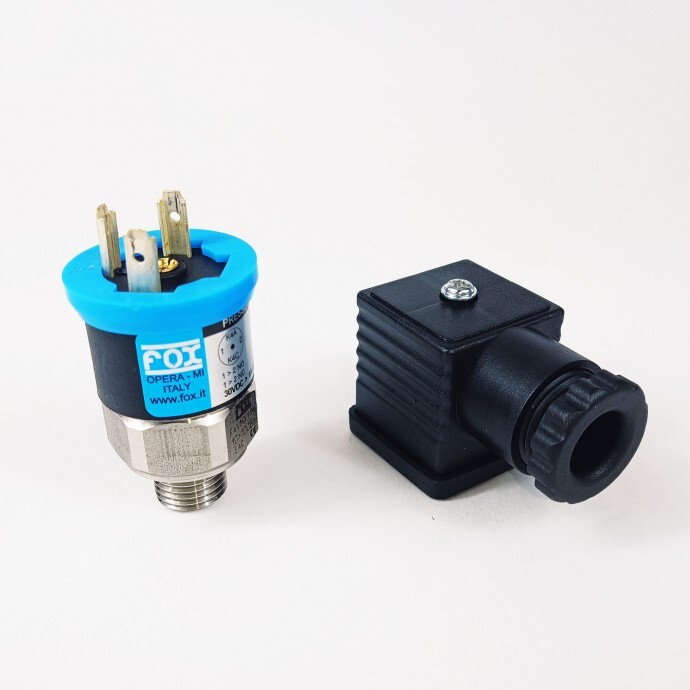

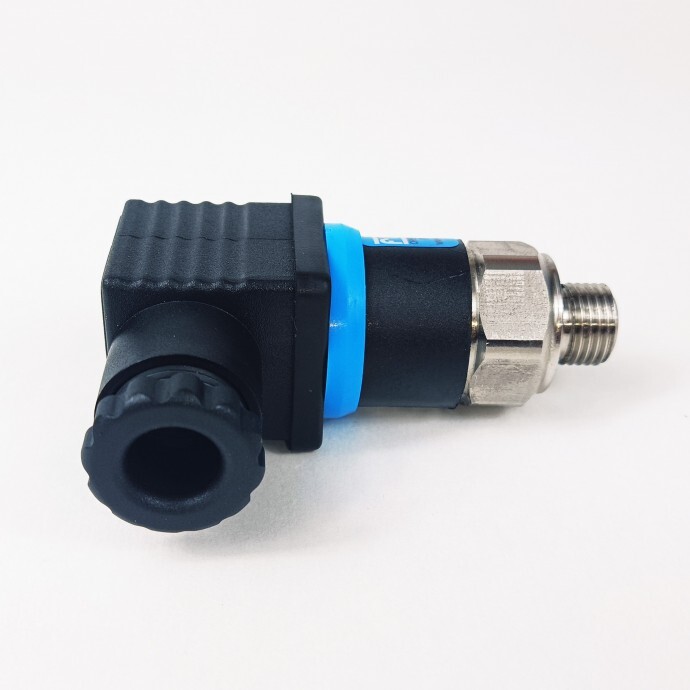

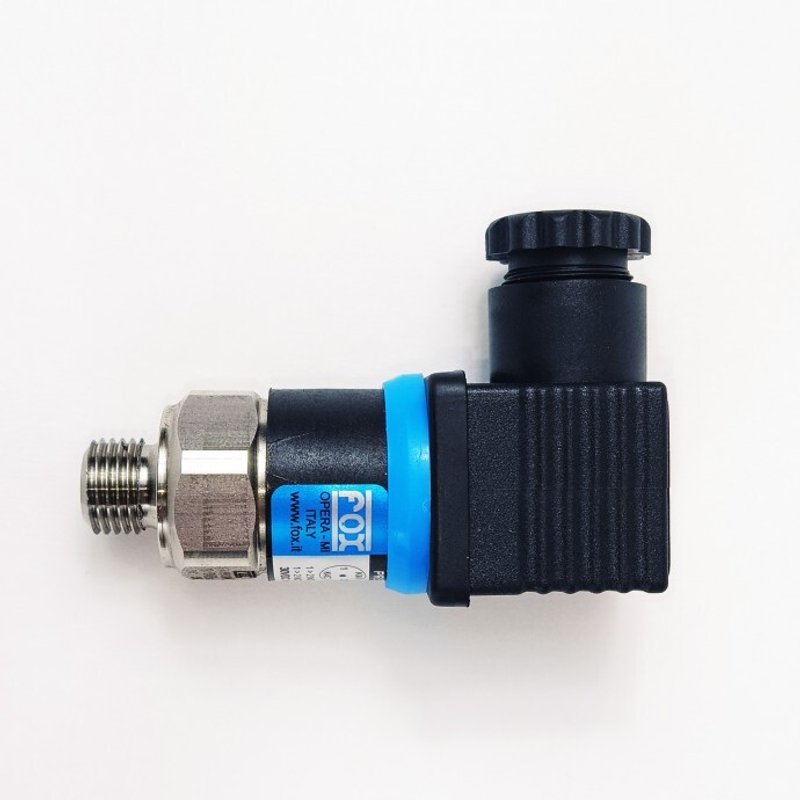

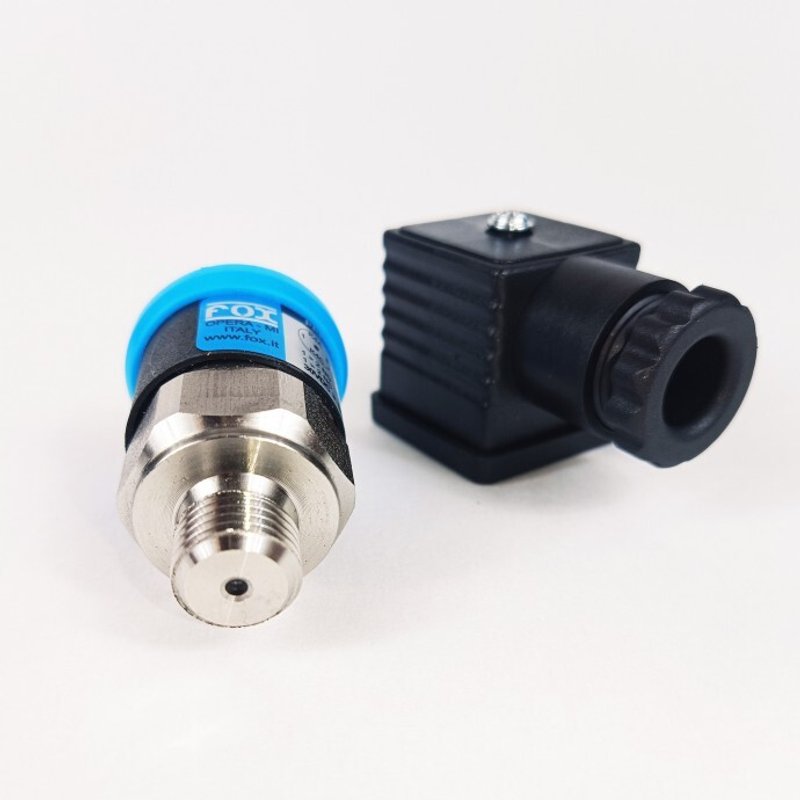

Реле давления F4SMX1/M3 - специальное электромеханическое устройство, служащее для автоматического управления подключаемой токовой нагрузкой, относительно показателей давления. В изделии объединен датчик давления мембранного типа и релейный блок с клеммным вводом.
Реле рассчитано на максимальное давление 150 бар и имеет настраиваемый порог срабатывания в диапазоне от 1 до 10 бар (значение регулируется вращением внутреннего винта). Вворачиваемая часть имеет наружную метрическую резьбу 1/4" BSP-M.
Реле типа SPDT (общий контакт, нормально разомкнутый и нормально замкнутый) рассчитано на максимальную нагрузку: 0.5 А при 250 В переменного тока, 0.15 А при 110 В постоянного тока. Частота переключения контактов до 90 циклов/мин.
Клеммный ввод M3 (30х30 мм) со степенью защиты от влаги и пыли IP65 обеспечивает взрывозащищенное соединение, по ATEX: II 3G Ex nc IIB T6 Gc. Корпус реле давления стальной AISI316L, а клеммный ввод пластиковый с уплотнением из NBR каучука. Рабочая температура реле давления от -25°C до +85°C.
Реле F4SMX1/M3 FOX 1/4" BSP-M широко применяется в ряде промышленных приложений для автоматизации рабочих процессов. Используется в гидравлических и топливных системах стационарной и мобильной техники для контроля рабочего давления.
Габаритно-присоединительные размеры (чертеж) :
Характеристики
Степень защиты IP
65
Рабочая температура, °C
+25...+85
Присоединительная резьба
1/4" BSP наружная
Максимальное давление, бар
150
Диапазон настройки, бар
1-10
Рабочая нагрузка
до 250 В, 0.5 А переменного тока, до 110 В, 0.15 А постоянного тока
Взрывозащита
ATEX II 3G Ex nc IIB T6 Gc
