Описание

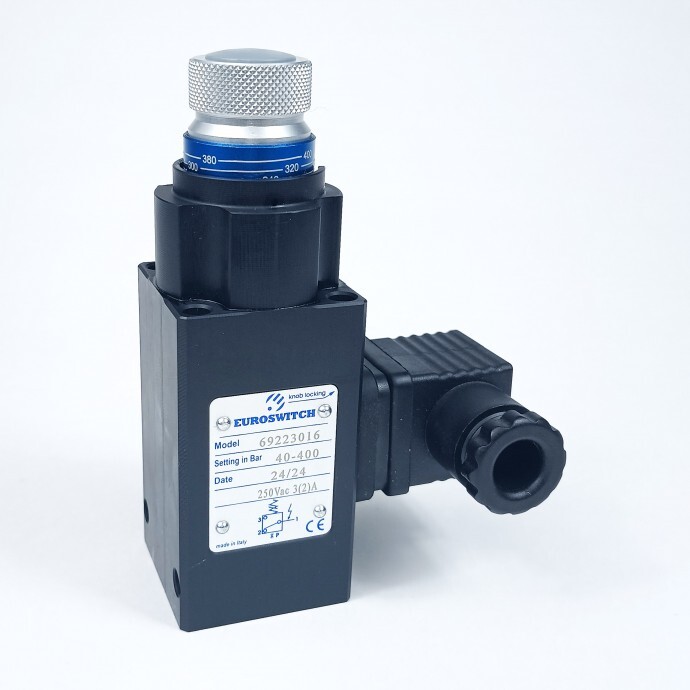

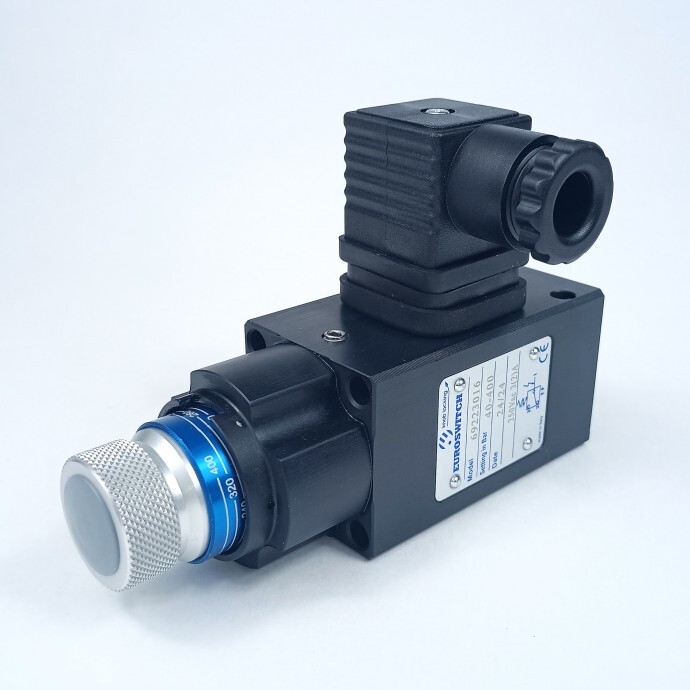

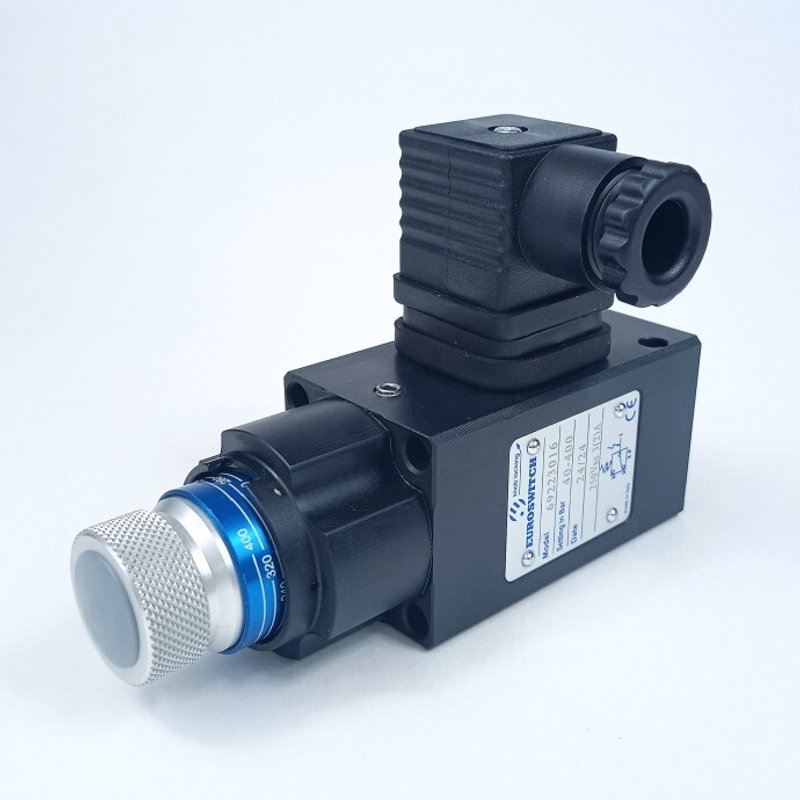

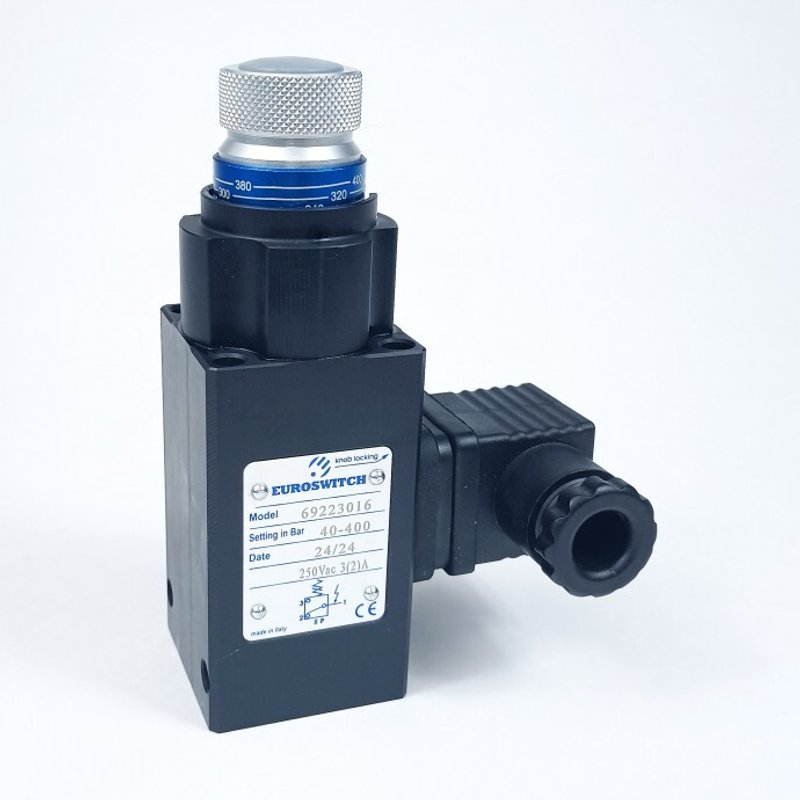

Реле давления 69223016 Euroswitch служит для автоматического управления подключаемой токовой нагрузкой, относительно показателей давления. Констуркция объединяет датчик давления поршневого типа и релейный блок с клеммным вводом под провод диаметром 8-10 мм/10-12 мм.

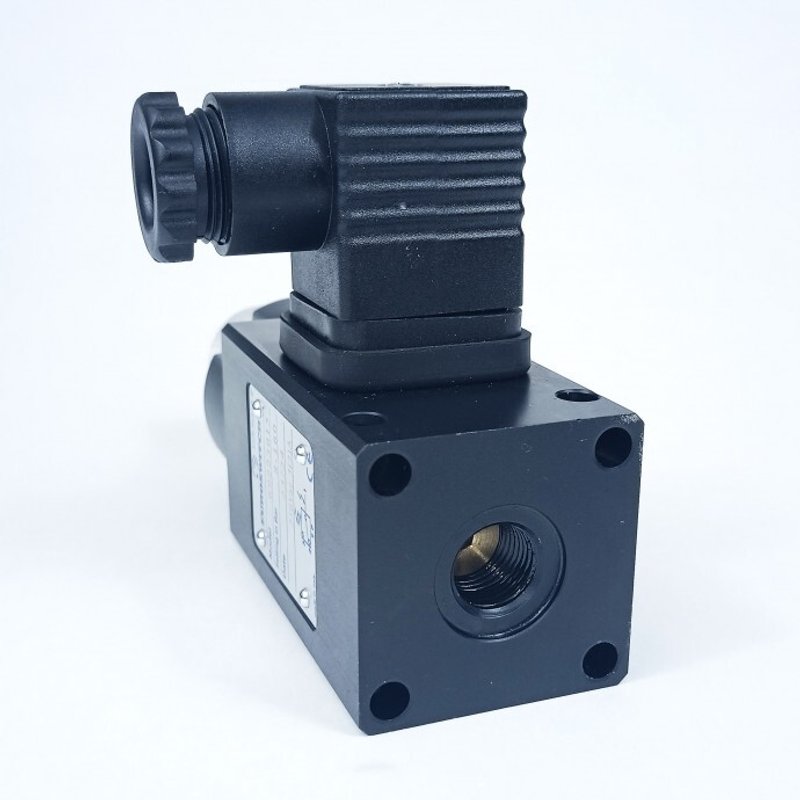

Реле рассчитано на максимальное давление 400 бар и имеет настраиваемый порог срабатывания в диапазоне от 40 до 400 бар (значение регулируется вращением внешней рукояти). Соединение с фитингом - внутренняя резьба 1/4" BSP-F.
Реле типа SPDT (общий контакт, нормально разомкнутый и нормально замкнутый) рассчитано на максимальную нагрузку:
- переменный ток AC: 125 В, 3A / 250V, 2A;
- постоянный ток DC: 14V, 4A / 30V, 3A.
Коннектор со степенью защиты от влаги и пыли IP65 обеспечивает безопасное соединение датчика с проводами токовой нагрузки, его маркировка UNI EN 175301-803 (DIN43650). Корпус реле давления из нержавеющей стали AISI316L, а клеммный ввод пластиковый с уплотнением из NBR каучука. Рабочая температура реле давления от -25°C до +85°C.
Габаритно-присоединительные размеры (чертеж) :
Характеристики
Степень защиты IP
65
Рабочая температура, °C
+25...+85
Присоединительная резьба
1/4" BSP наружная
Максимальное давление, бар
400
Диапазон настройки, бар
40-400
Рабочая нагрузка
переменный ток AC: 125 В, 3A / 250V, 3A; постоянный ток DC: 30V, 3A.
