Описание

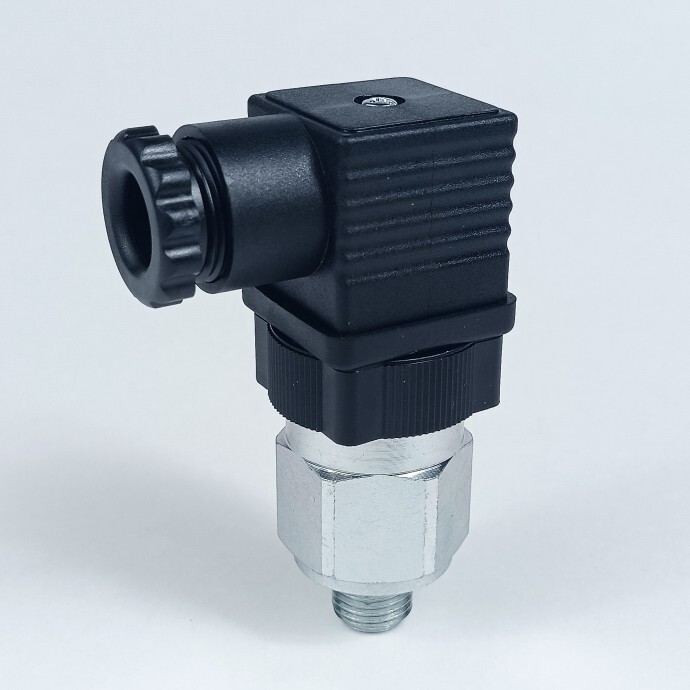

Реле давления 4820Н16 Euroswitch служит для автоматического управления подключаемой токовой нагрузкой, относительно показателей давления. В изделии объединен датчик давления мембранного типа и релейный блок с клеммным вводом.

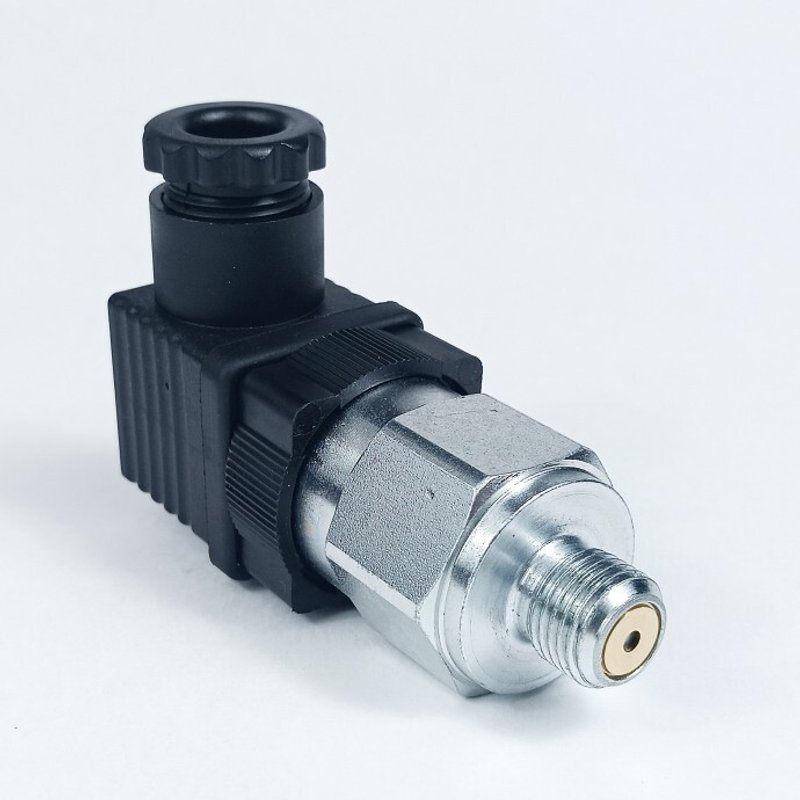

Реле рассчитано на максимальное давление 400 бар и имеет настраиваемый порог срабатывания в диапазоне от 50 до 200 бар (значение регулируется вращением внутреннего винта). Вворачиваемая часть имеет наружную метрическую резьбу 1/4" BSP-M.

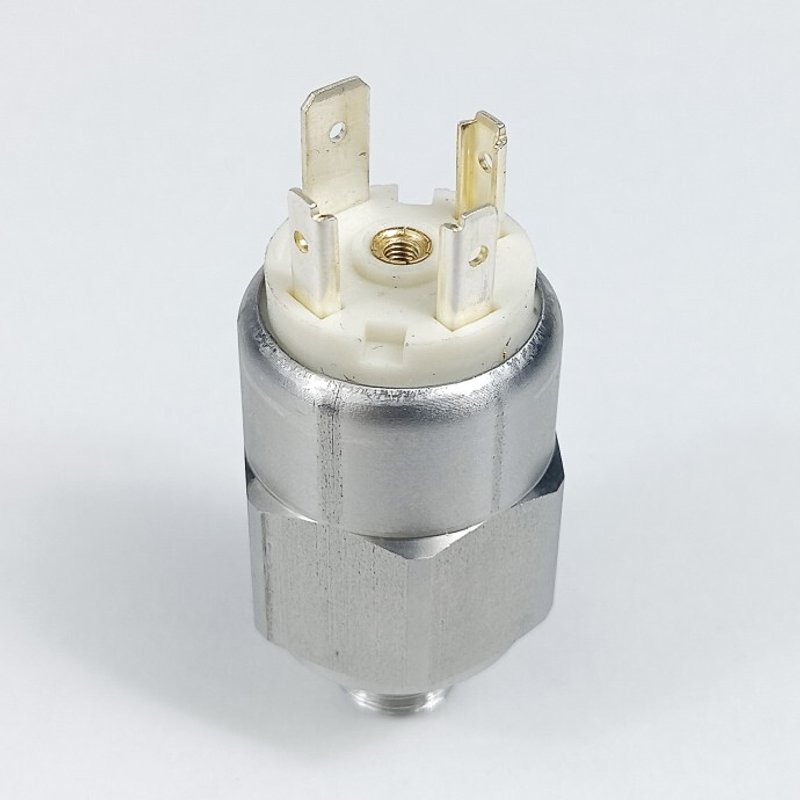

Реле типа SPDT (общий контакт, нормально разомкнутый и нормально замкнутый) рассчитано на максимальную нагрузку:
- переменный ток AC: 125 В, 3A / 250V, 3A;
- постоянный ток DC: 30V, 3A.
Заявленный срок эксплуатации при нормальных условиях равен более миллиону срабатываний, это касается механической части релейного блока.

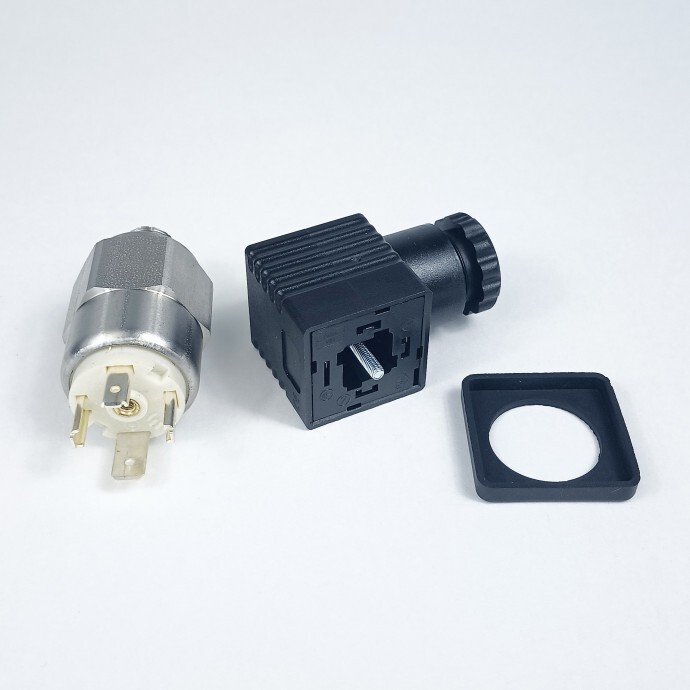

Коннектор со степенью защиты от влаги и пыли IP65 обеспечивает безопасное соединение датчика с проводами токовой нагрузки, его маркировка UNI EN 175301-803 (DIN43650). Корпус реле давления из оцинкованной стали, а клеммный ввод пластиковый с уплотнением из NBR каучука. Рабочая температура реле давления от -25°C до +85°C.
Габаритно-присоединительные размеры (чертеж) :
Характеристики
Степень защиты IP
65
Рабочая температура, °C
+25...+85
Присоединительная резьба
1/4" BSP наружная
Максимальное давление, бар
400
Диапазон настройки, бар
50-200
Рабочая нагрузка
переменный ток AC: 125 В, 3A / 250V, 3A; постоянный ток DC: 30V, 3A.
