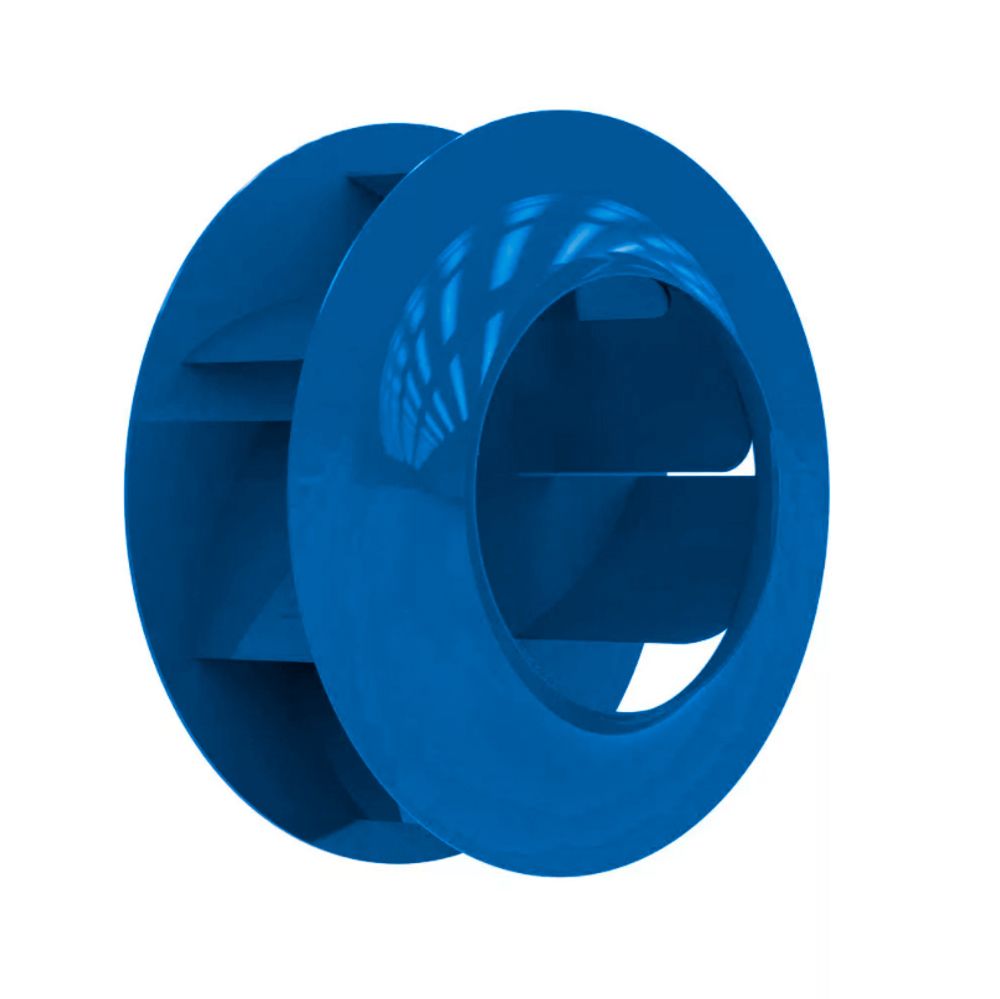

Центробежное рабочее колесо радиального вентилятора ВЦ 4-75-6.3 имеет сбалансированную аэродинамическую форму, благодаря которой является высокоэффективными для перемещения потока воздуха поступающего через входной патрубок вентилятора.
Область применения рабочих колёс: радиальные вентиляторы низкого давления ВР 86-77, ВЦ 4-75, ВР 80-75, ВЦ 4-70, системы противопожарного оборудования, дымоудаления, канальное вентиляционное оборудование, приточные и вытяжные установки, сушильные камеры и прочее технологическое оборудование.
Общие сведения:
• аналог рабочих колес ВР 86-77, ВР 80-75, ВЦ 4-70 соответствующих типоразмеров
• низкого давления
• одностороннего всасывания
• назад загнутые лопатки
• количество лопаток - 12
• правое и левое вращение
Назначение:
Рабочие колеса ВЦ 4-75 используются в системах вентиляции и кондиционирования производственных, общественных и жилых зданий.
Рабочие колеса ВЦ 4-75 в вентиляторах радиальных общего назначения предназначены для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, с температурой до +80 °С, (до +200 °С для вентиляторов «Т» - теплостойких), (для дымоудаления «ДУ-01» – до +600 °С в течение 90 мин..), (для дымоудаления «ДУ-02» – до +400 °С в течение 120 мин), не содержащих липких веществ, волокнистых материалов, с содержанием пыли и других твердых примесей не более 100 мг/м3.
Рабочие колеса вентилятора ВЦ 4-75 в вентиляторах радиальных взрывозащищённого назначения ВК1, В1, В2 из алюминиевых сплавов из разнородных металлов предназначены для перемещения взрывоопасных газовоздушных смесей IIA, IIB категорий, групп Т1, Т2, Т3 и Т4 по классификации ГОСТ12.1.011, не вызывающих ускоренной коррозии материалов проточной части вентиляторов (скорость коррозии не превышает 0,1 мм/год), не содержащих липких и волокнистых материалов, с запыленностью не более 0,1 г/м3, с температурой не выше +80 °С из взрывоопасных зон классов 1 и 2 ГОСТ Р51330.9 или классов B-Ia; B-Iб; B-IIa «Правил устройства электроустановок (ПУЭ)».
Варианты изготовления:
• общего назначения из оцинкованной или углеродистой стали;
• коррозионностойкие из нержавеющей стали - К, К1, НЖ
• теплостойкие (жаростойкие) из углеродистой стали - Т, Ж
• теплостойкие и коррозионностойкие из нержавеющей стали КТ, К1Т
• взрывозащищенные из разнородных металлов - В1
• взрывозащищенные коррозионностойкие из нержавеющей стали - ВК1
• взрывозащищенные из алюминиевых сплавов - В2
• взрывозащищенные теплостойкие - В1Т
• дымоудаления - ДУ-01 — до +600 °С, ДУ-02 — до +400 °С
Условия эксплуатации:
• системы вентиляции и кондиционирования производственных, общественных и жилых зданий.
• температура окружающей среды от -40 до +40 °С.
• умеренный климат У2 и У3 размещения по ГОСТ 15150.
