Регулятор скорости пятиступенчатый Polar Bear VRDT-L 11
Работа трёхфазных трансформаторных регуляторов скорости основана на использовании двух автотрансформаторов для управления напряжением питания электродвигателей.
Они предназначены для автоматического переключения (по сигналу таймера, термостата и т. д.) скорости вращения электродвигателей вентиляторов, насосов и т. п., управляемых напряжением.
Допускается управление несколькими двигателями, если общий потребляемый ток двигателей не превышает номинального тока регулятора.

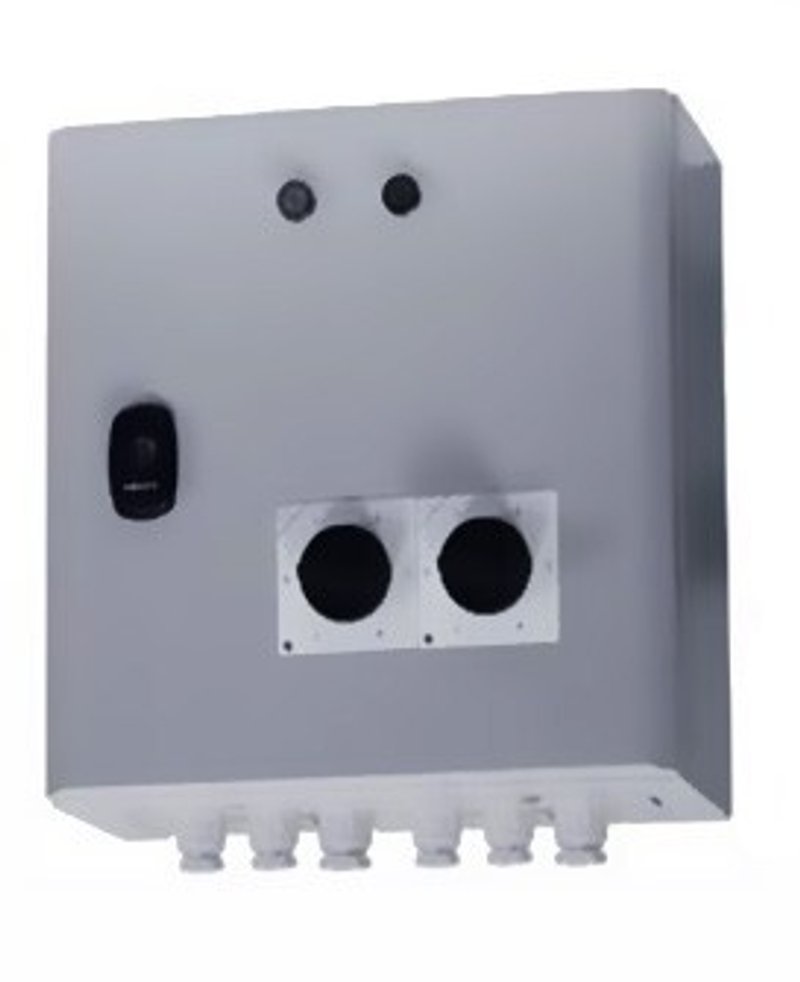

Регуляторы собраны в стальном корпусе с синтетическим покрытием. На передней панели расположены два переключателя скорости и индикаторная лампочка. Выходные цепи регуляторов защищены плавкими предохранителями.
На клеммной колодке регулятора находятся две пары контактов для подключения дополнительных термостатов и дополнительный нерегулируемый выход 230 В.
Регулирование скорости
Переключение скоростей электродвигателя с минимальной на максимальную и обратно осуществляется автоматически с помощью замыкания соответствующих контактов внешним устройством управления (таймером, термостатом и т. д.) Значения минимальной и максимальной скорости задаются вручную изменением положения ручек переключателей (0 — выкл., 1 — мин. скорость, 5 — макс. скорость, 2, 3, 4 — промежуточные положения). Выходное напряжение: 130-145-185-240-400 В.
Защита двигателя
Рекомендуется подключать к регуляторам электродвигатели с вынесенными термоконтактами тепловой защиты, которые подсоединяются с клеммами ТК регулятора. Такие схемы обеспечивают надёжную защиту двигателей с термоконтактами.
Если термоконтакты размыкаются при перегреве двигателя, цепь регулятора разрывается, и двигатель немедленно останавливается. Функция автоматического перезапуска ОТСУТСТВУЕТ!!! После устранения причины перегрева двигатель можно перезапустить, установив переключатель на время, необходимое для его остывания в положение 0 (выключено).
Если двигатель не имеет термоконтактов, необходимо установить отдельную тепловую защиту.
Технические характеристики
| Страна | Швеция |
| Производитель | Polar Bear |
| Применение | Для вентиляции |
| Серия модели | VRDT-L |
| Напряжение, В | 400 |
| Сила тока | 11,0 |
| Фазность | 3 |
| Состав | Оцинкованный |
| Назначение | Общее / Бытовое / Коммерческое / Промышленное / Специальное |
| Вес | 35,9 кг |
| Степень защиты IP | 54 |
| Размер, мм | 430х400х235 |
| Гарантия от производителя, мес | 24 |
