Противопожарный клапан ФКС-1М (EI60)-НЗ-630

Клапан противопожарный для систем вентиляции ФКС-1М-60-НЗ-630

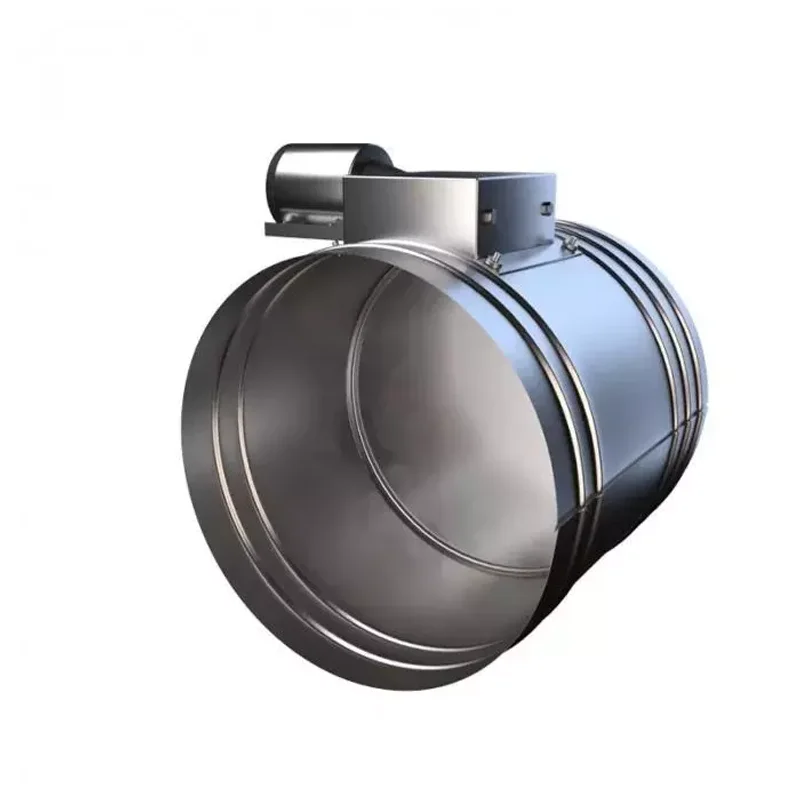

Клапан ФКС-1М-60-НЗ-630 выпускается круглого сечения с фланцевым или с ниппельным соединением. Привод клапана устанавливается снаружи корпуса. Корпус клапана изготавливается из оцинкованной стали. По специальному заказу клапан может быть изготовлены из нержавеющей стали. Заслонка клапанов заполнена термоизоляцией.

Противопожарный нормально закрытый клапан ФКС-1М-60-НЗ-630

• нормально закрыты, при пожаре открываются
• устанавливаются в системах вытяжной и приточной противодымной вентиляции, а также в системах для удаления дыма и газа после пожара из помещений, защищаемых установками газового, аэрозольного или порошкового пожаротушения
• противопожарные НЗ клапана, в отличие от дымовых клапанов, должны устанавливаться в местах предотвращения прохождения пожара по воздуховодам систем противодымной вентиляции и подпора воздуха, до начала работы этих систем
• исполнительные механизмы – электромеханический реверсивный привод БЕЗ возвратной пружины, без дополнительного терморазмыкающего устройства (согласно ТР №123-ФЗ ст.138.2), или пружинный привод с электромагнитной защелкой
• выпускаются канального типа с наружным расположением исполнительного механизма

Основные отличительные особенности клапана ФКС-1М-60-НЗ-630

• высокое аэродинамическое качество (значительно пониженные по сравнению с клапанами других производителей потери давления на этих устройствах, что особенно актуально для небольших нормально открытых (НО) клапанов с размером В-300 мм систем общеобменной вентиляции и клапанов любых размеров «высокоскоростных» систем противодымной вентиляции)
• повышенная надежность выполнения защитных функций при пожаре за счет смещения привода от оси вращения заслонки (смещение привода исключает незащищенную от интенсивного прогрева часть корпуса клапана, характерную для варианта размещения привода на оси заслонки, и обеспечивает надежную работу привода без защитного кожуха, снижающего огнестойкость противопожарной преграды в месте установки клапана)

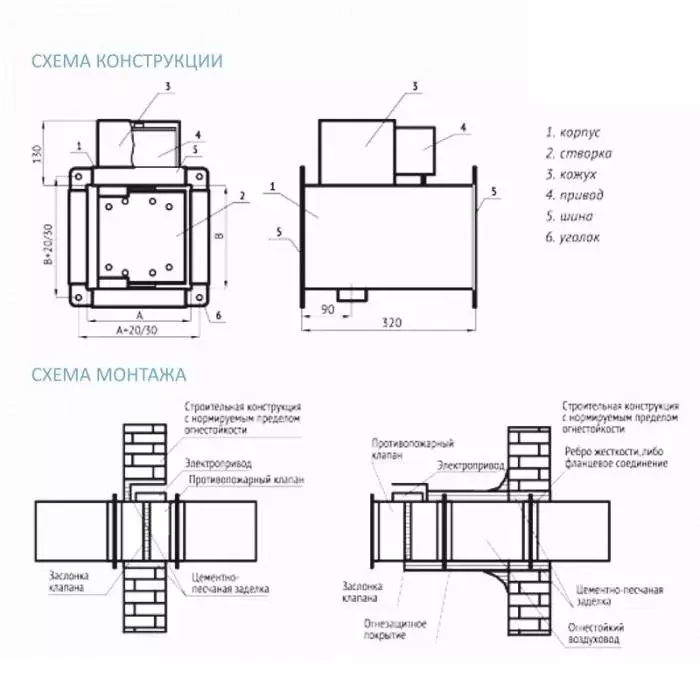

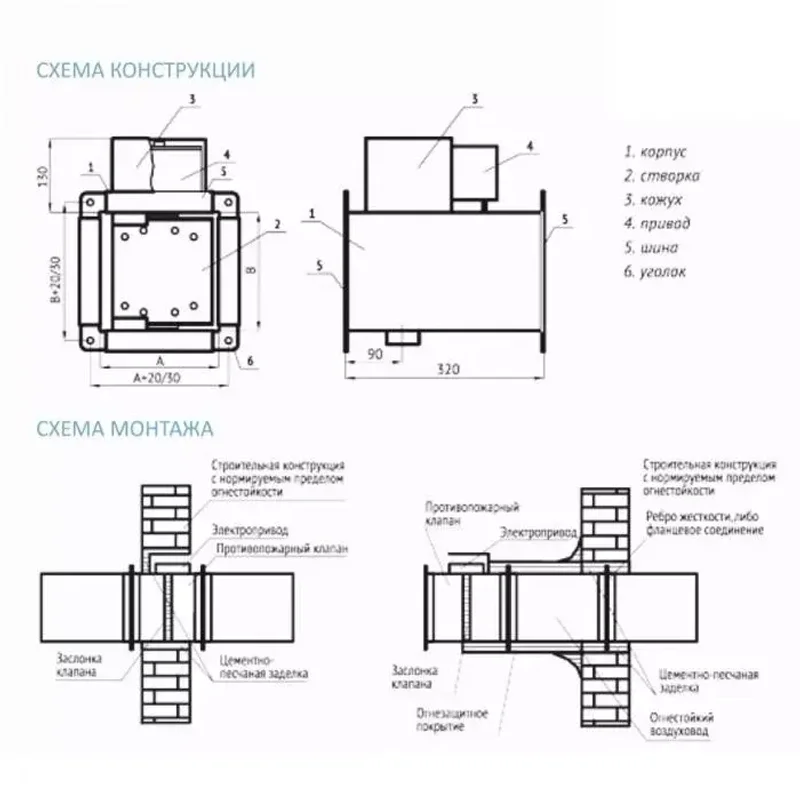

• простота и удобство монтажа (установка клапана в строительной конструкции с нормированным пределом огнестойкости и нанесение огнезащиты на корпус клапана при его установке за пределами конструкции осуществляется аналогично обычному участку воздуховода, наличие дополнительной ниши для защитного кожуха не требуется)

Применяемые типы приводов

• Электромеханический с возвратной пружиной BELIMO BFL, BFN (230/24)
• Электромеханический реверсивный BELIMO BEN (230/24)
• Электромеханический с возвратной пружиной AIRONE FSA (230/24)
• Электромеханический реверсивный AIRONE FSE (230/24)
• Электромагнитный ЭМ (230/24)
