Вентиляционный коллектор воздухораспределительный на 6 выходов узкий (без фланцев в комплекте)

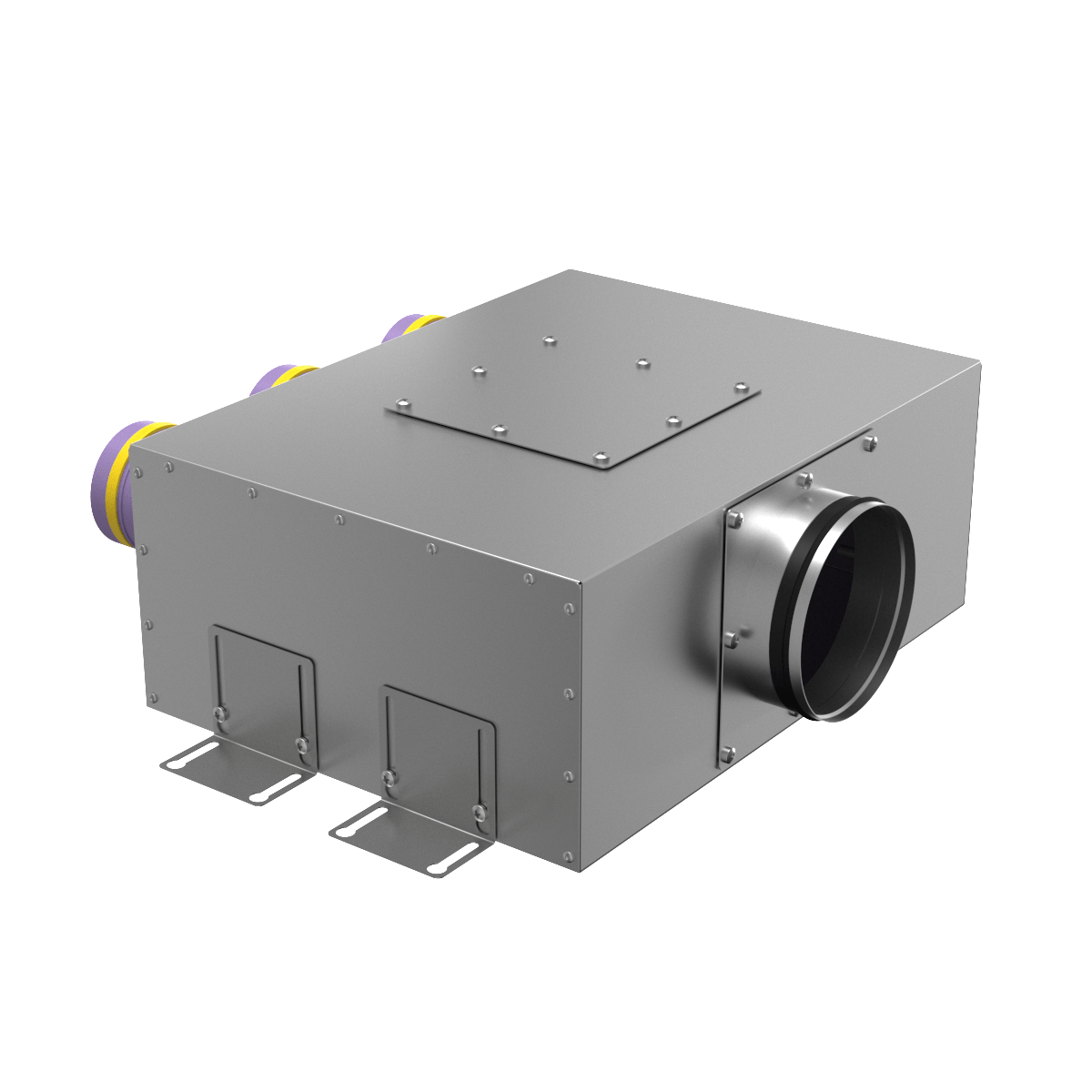

Коллектор воздухораспределительный KVN 160/90х6 узкий разработан специально чтобы обеспечить минимальное занижение потолков. Толщина коллектора всего 210 мм. Предназначен для распределения воздушного потока в системе вентиляции на основе гибких вентканалов Provent диаметром 90 мм. Подающий вентиляционный канал диаметром 160 мм с уплотнительной резинкой разделяется на 6 каналов по 90 мм.
- Выходы воздуховода: 6 х 93 мм
- Канальное соединение: 160 мм
- Размеры: 530 х 210 х 400 мм

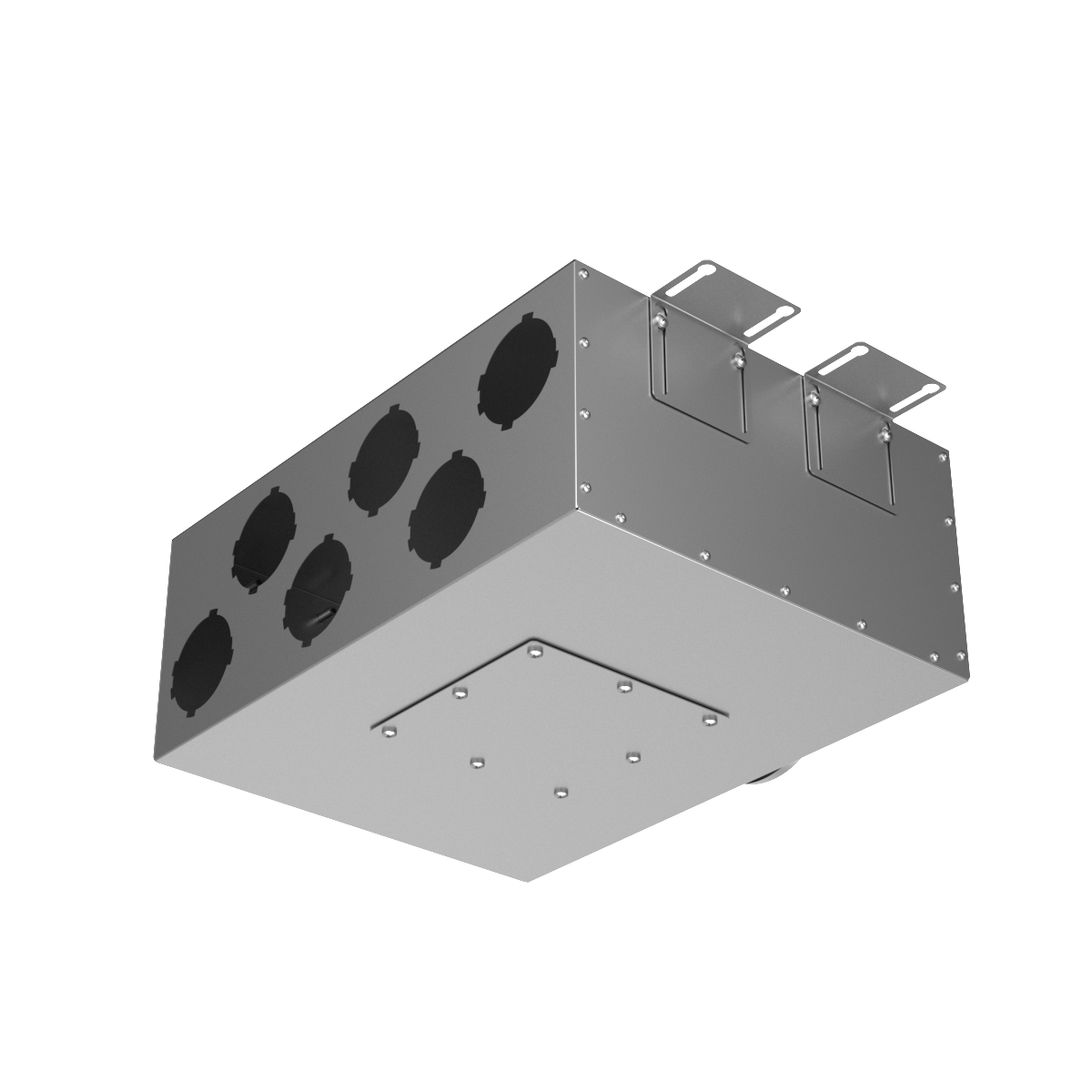

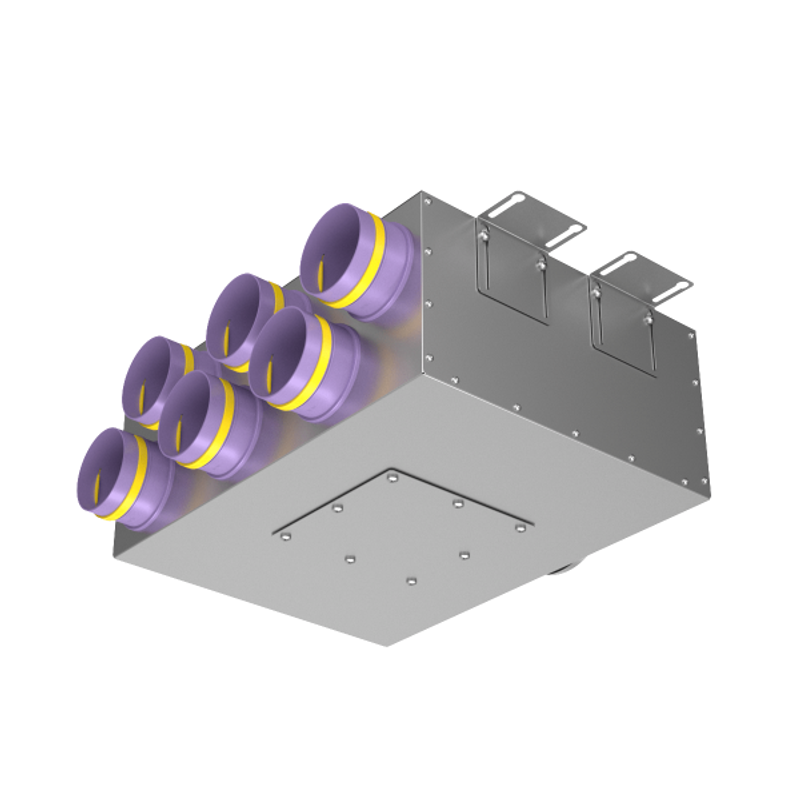

- Размеры (с присоединительными фланцами): 530 х 210 х 512 мм
Конструкция
Коллектор изготовлен из оцинкованной стали. Благодаря своей конструкции, Provent KVN 160/90х6 выполняет роль камеры статического давления, снижая скорость воздушного потока и шум. Изнутри все коллекторы Provent оклеены нейтральным звукопоглощающим материалом, что делает вентиляционную систему еще тише.
Монтаж
Коллектор устанавливается на четыре монтажных кронштейна (в комплекте). Гибкие воздуховоды Provent RP 90 фиксируются специальными замками Provent LK 90 на присоединительных фланцах Provent FR 90 (фланцы приобретаются отдельно).
Таблица значений сопротивления коллектора
| Расход, м3/ч | Количество подключенных каналов | Приток потери, Па | Вытяжка потери, Па |
|---|---|---|---|
| 45 | 1 | 5,4 | 6,0 |
| 90 | 2 | 6,7 | 7,3 |
| 135 | 3 | 8,7 | 9,6 |
| 180 | 4 | 11,6 | 12,8 |
| 225 | 5 | 15,4 | 16,9 |
| 270 | 6 | 19,9 | 21,9 |
