Пленум монтажный на 3 выхода (L=400 мм) (без фланцев в комплекте)

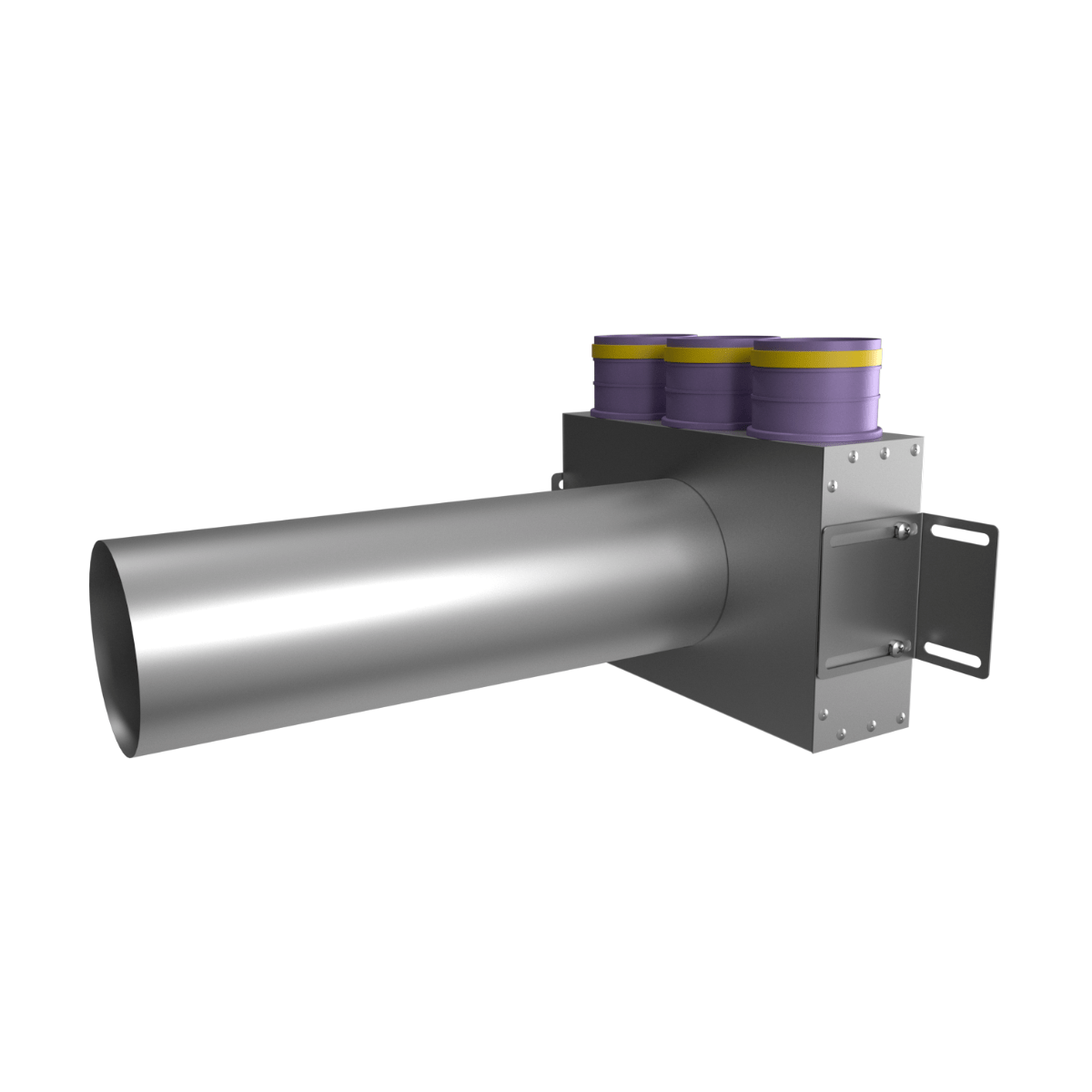

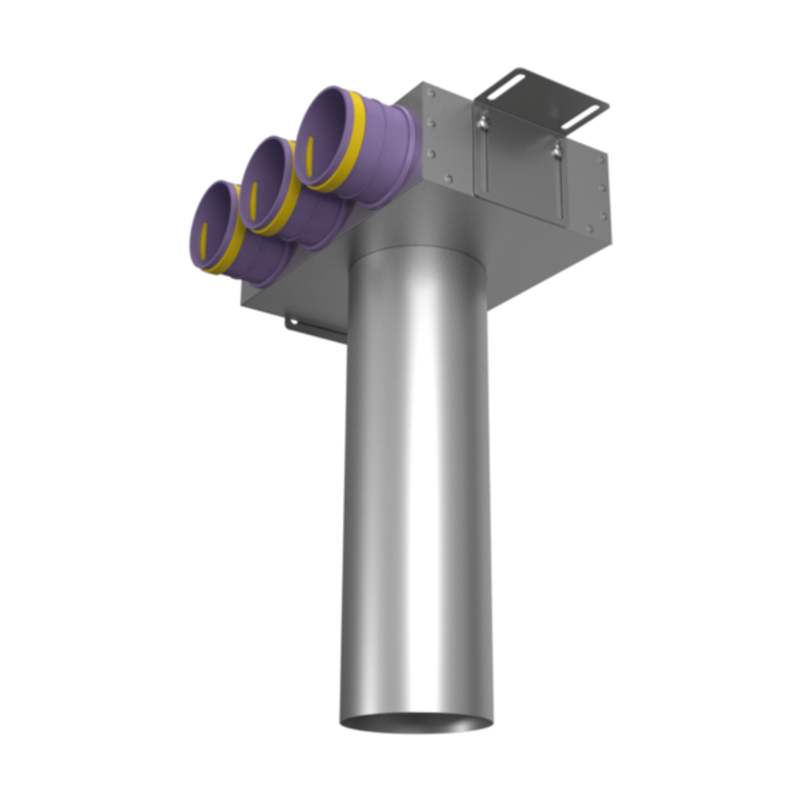

Монтажный пленум VPSL 125/75х3 предназначен для установки анемостатов и диффузоров в системе вентиляции на основе гибких вентканалов Provent диаметром 75 мм. Фланец для подключения диффузора/анемостата диаметром 125 мм и длиной 400 мм, три фланца для подключения гибких воздуховодов 75 мм.
Толщина пленума всего 90мм!
- Выходы воздуховода: 3 х 78 мм
- Канальное соединение: Ø = 125 мм, L = 400 мм

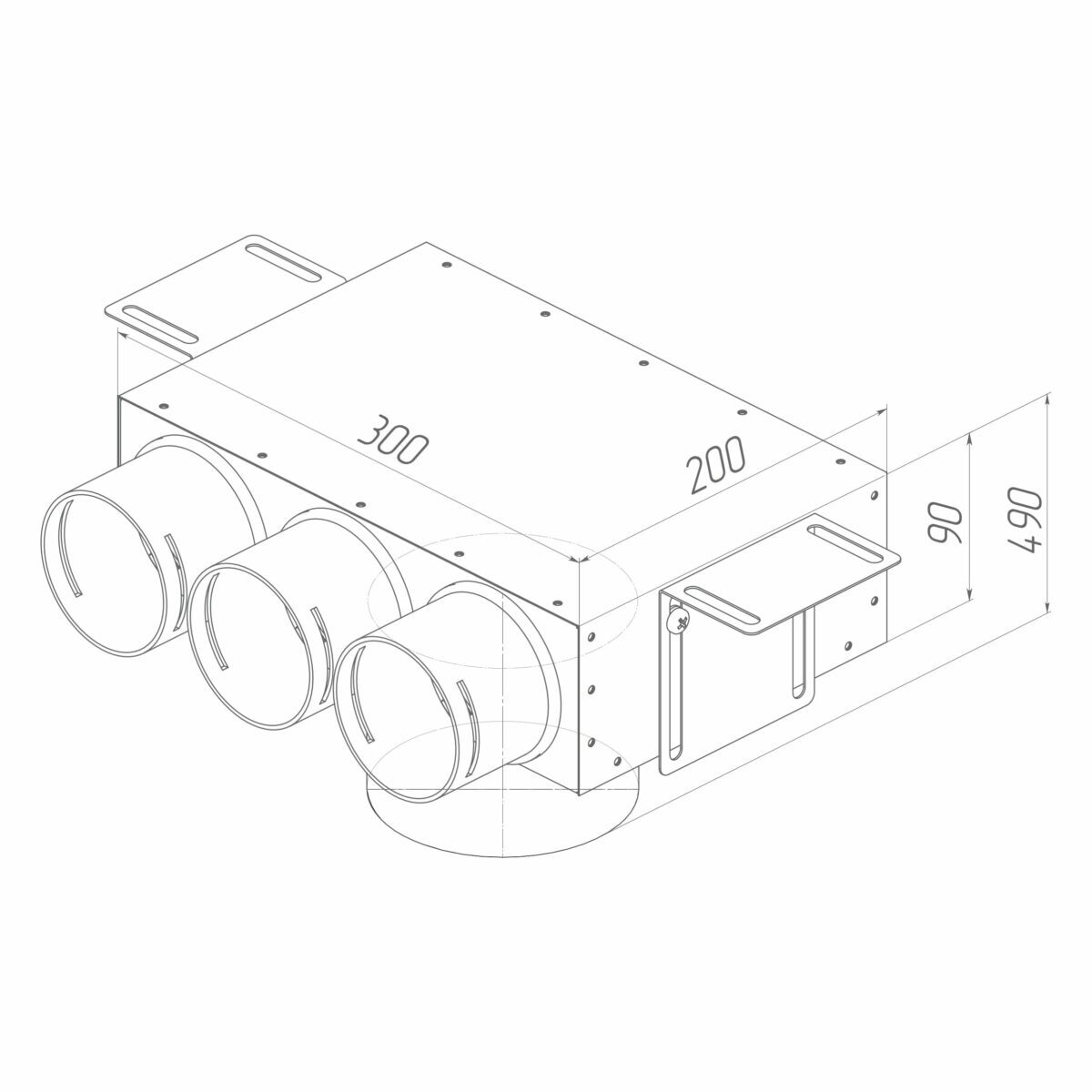

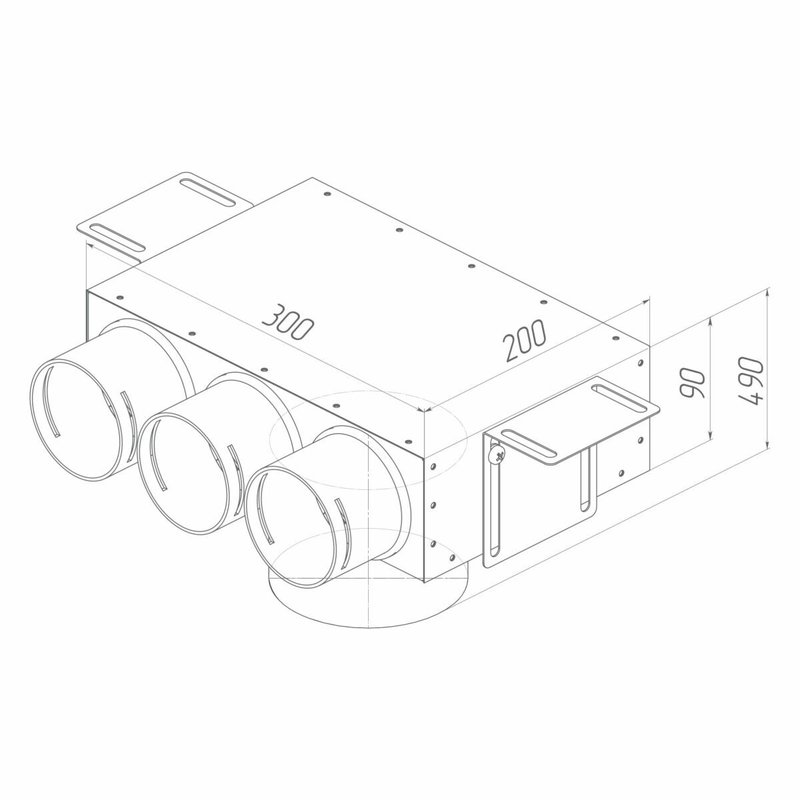

- Размеры: 300 х 490 х 200 мм
- Размеры (с присоединительными фланцами): 200 х 490 х 264 мм
Конструкция
Пленум изготовлен из оцинкованной стали. Благодаря своей конструкции, пленум Provent VPSL 125/75х3 обеспечивает минимальное падение давления и низкаие показатели шума.
Монтаж
Пленум устанавливается на два монтажных кронштейна (в комплекте). Гибкие воздуховоды Provent RP 75 фиксируются специальными замками Provent LK 75 на присоединительных фланцах (фланцы в комплект не входят).
Упаковочная информация
Пленум упакован в индивидуальную коробку из плотного бурого гофрокартона.
- Размеры коробки: 320 х 505 х 275 мм
- Масса брутто: 2,8 кг
Таблица значений сопротивления пленума
