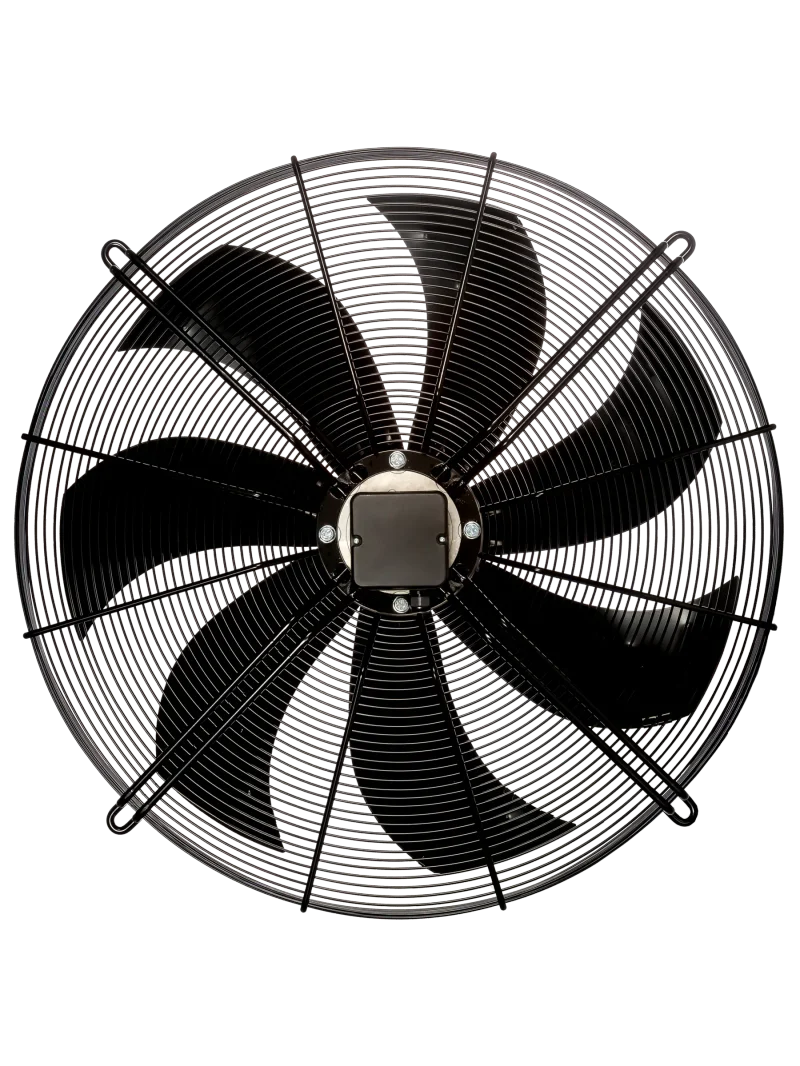

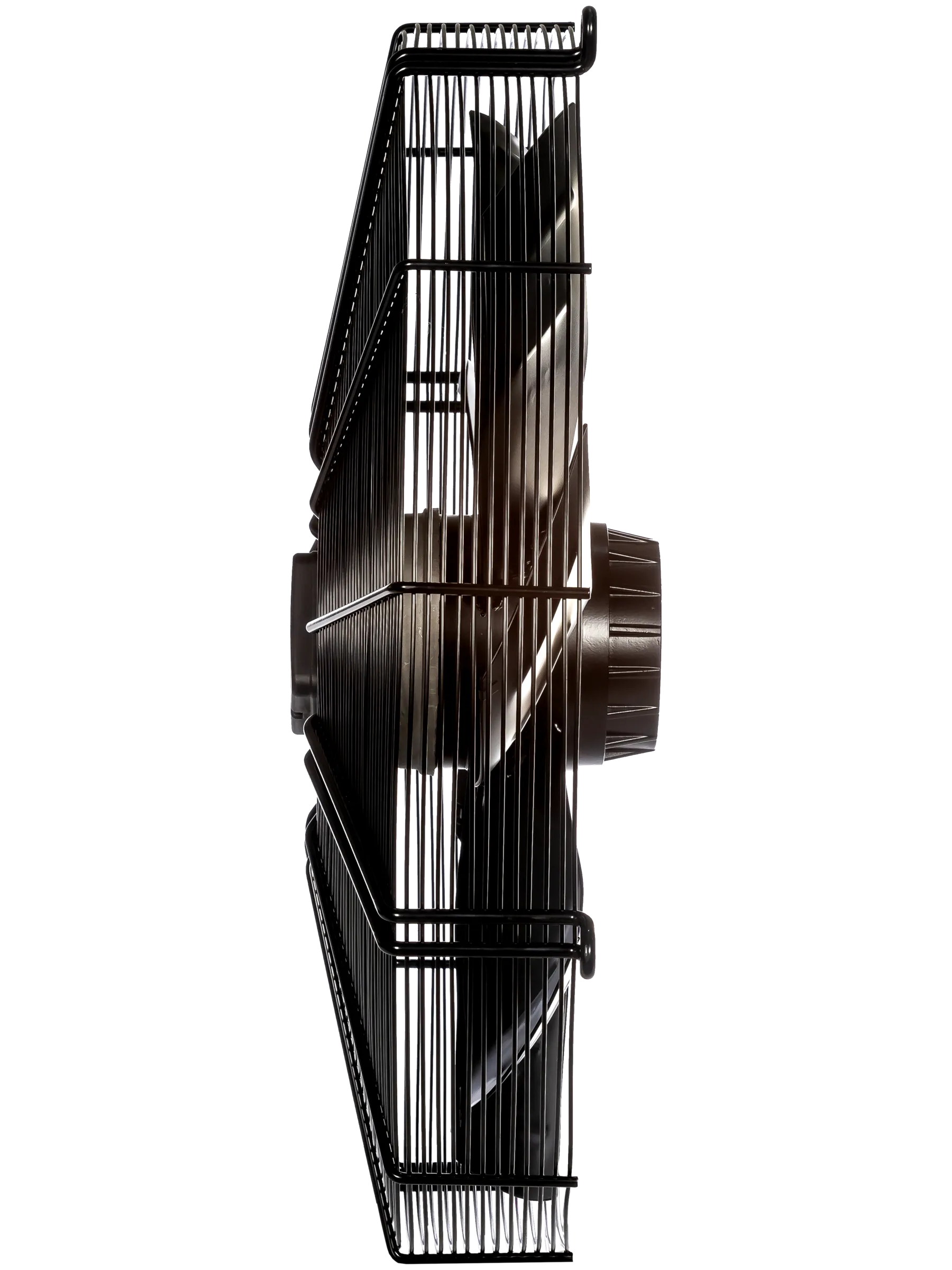

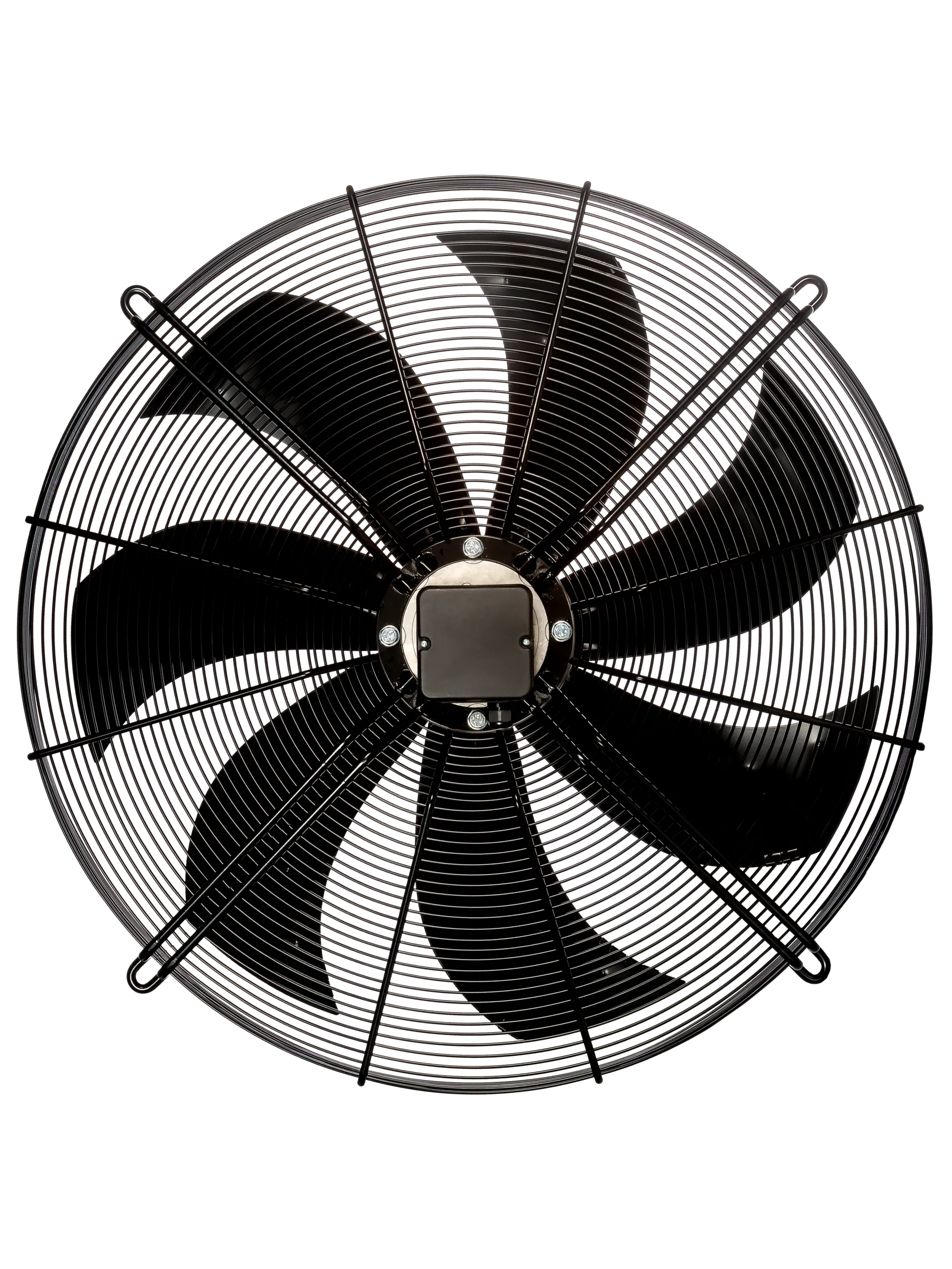

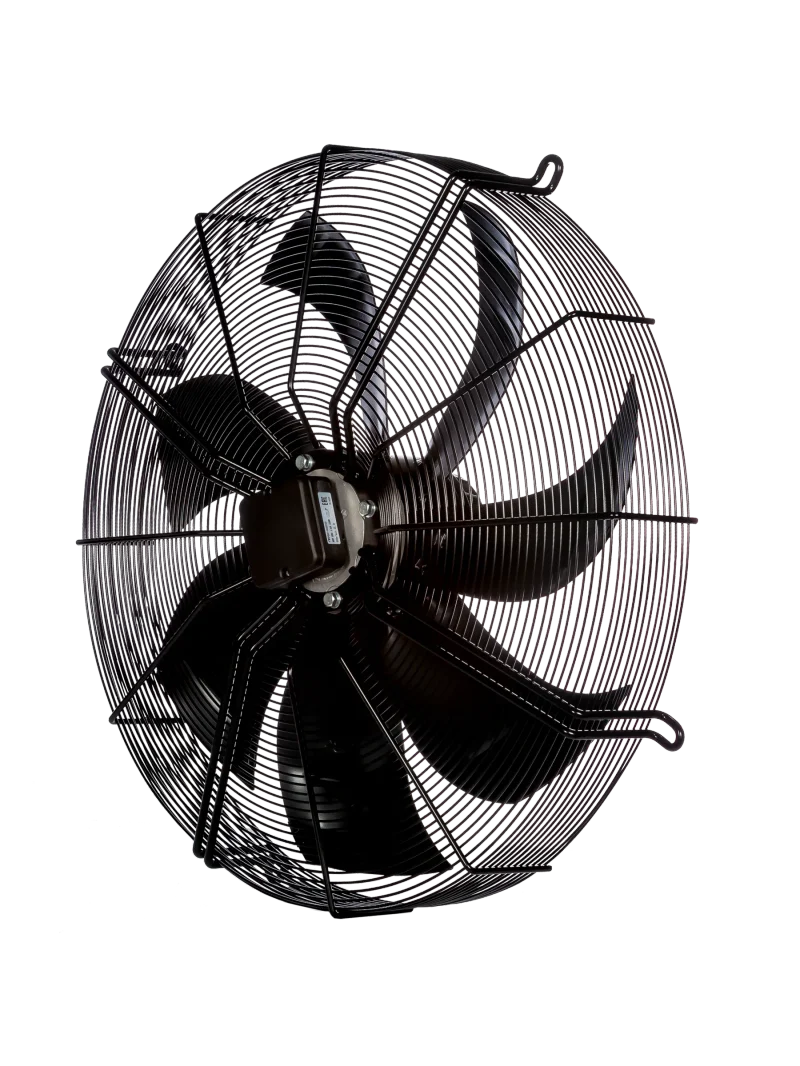

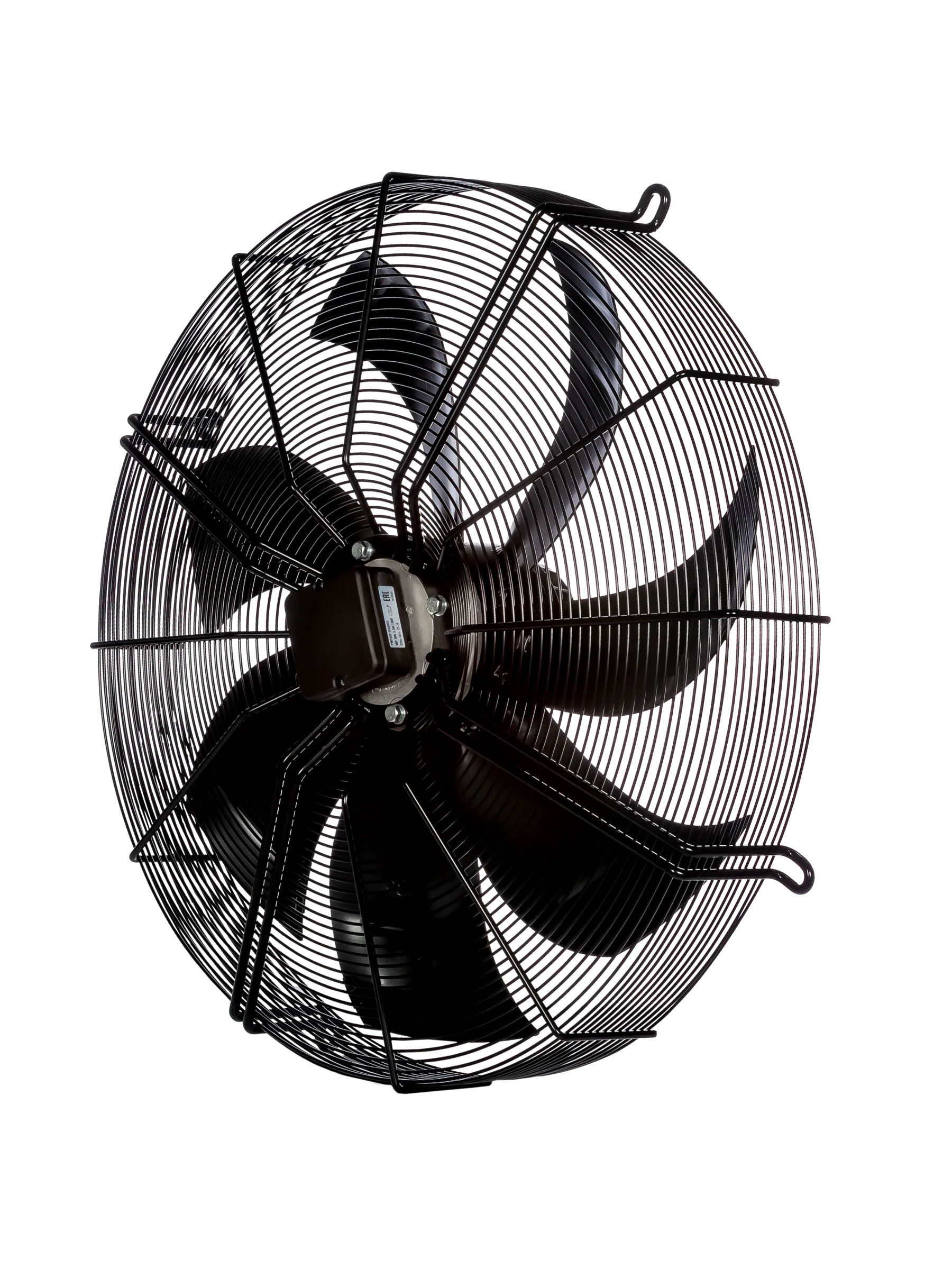

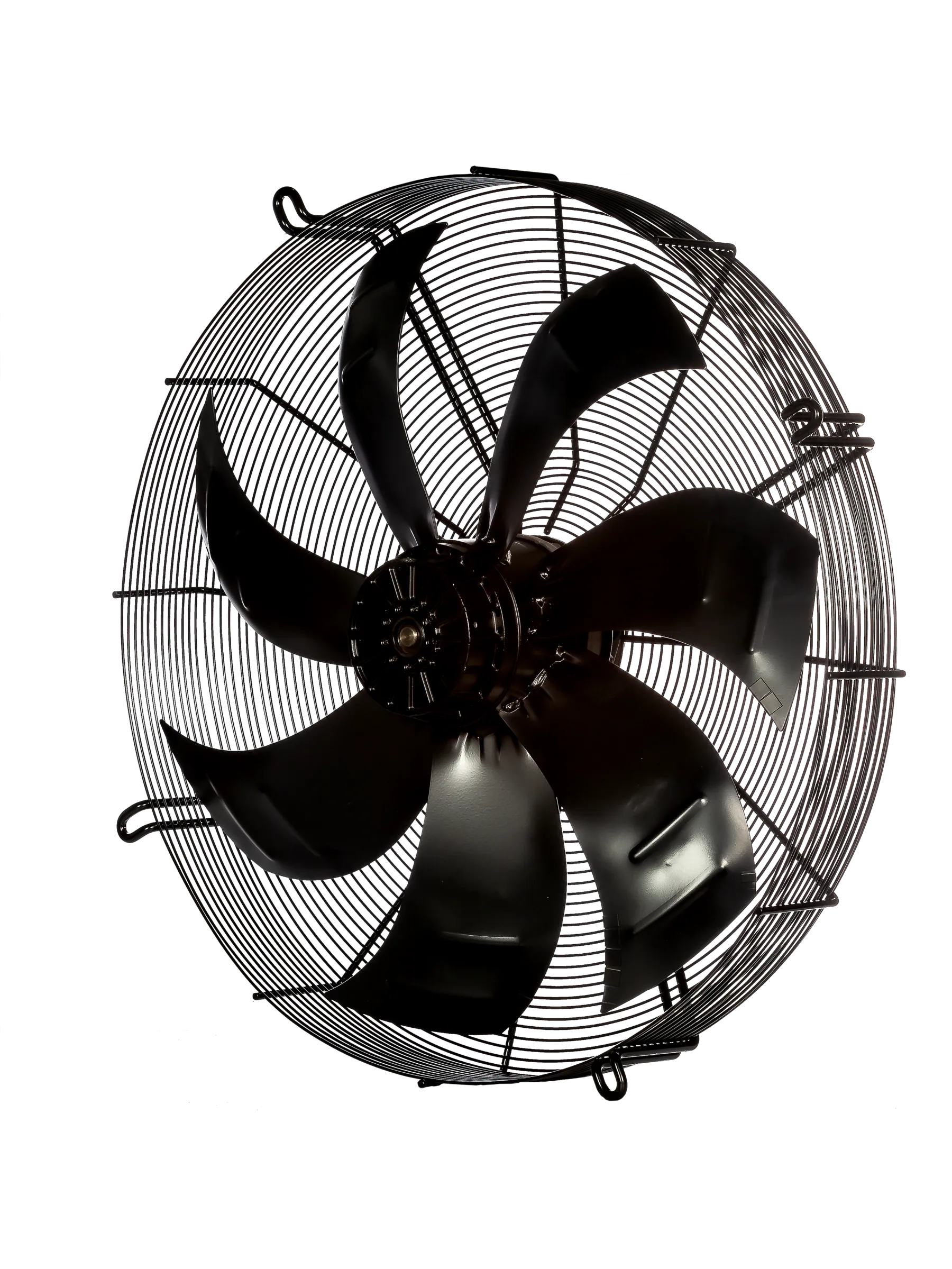

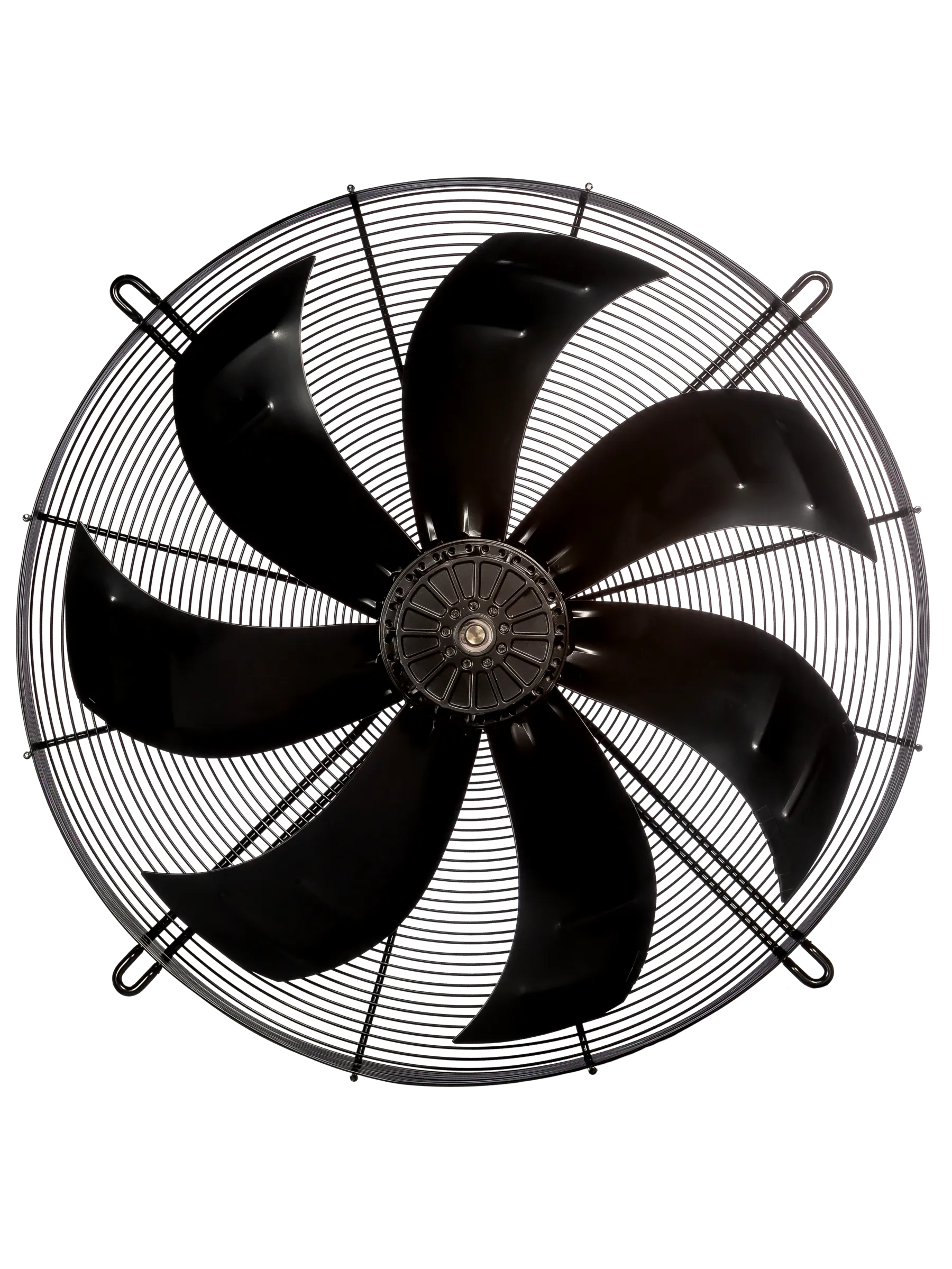

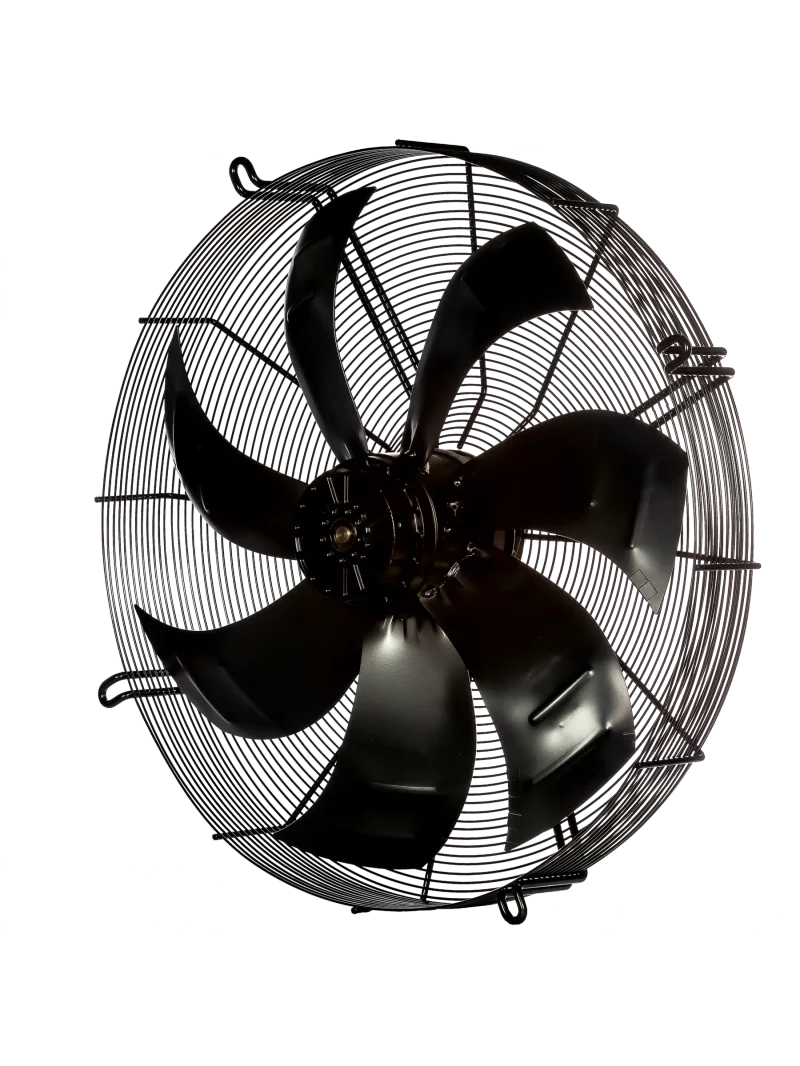

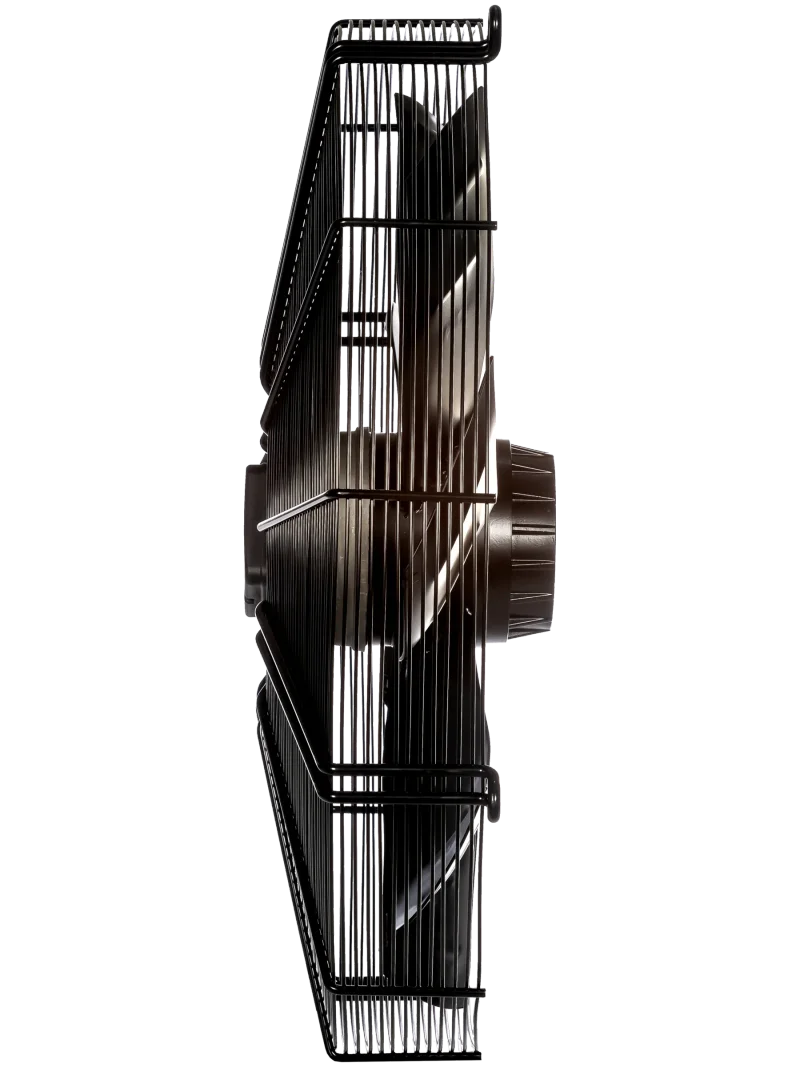

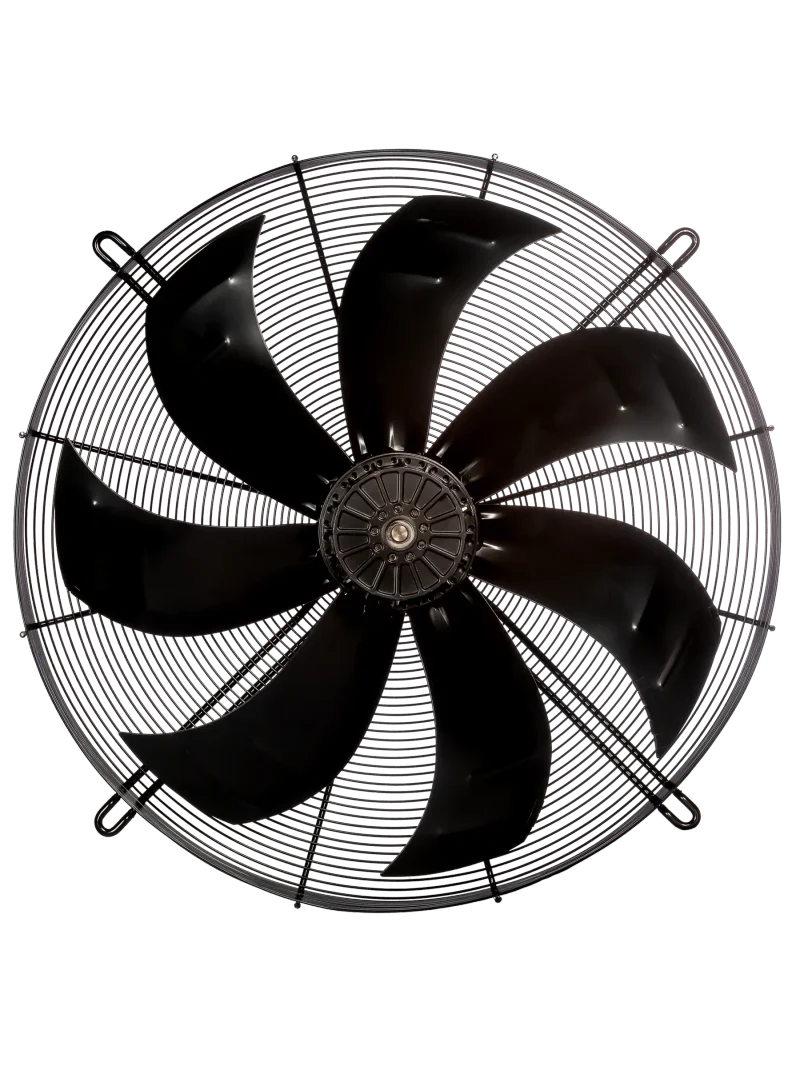

Осевой вентилятор YWF6D-800HS

Вентилятор осевой YWF6D-800HS используется в системах приточно-вытяжной вентиляции производственных, общественных и жилых зданий, где требуется высасывание воздуха из прибора.

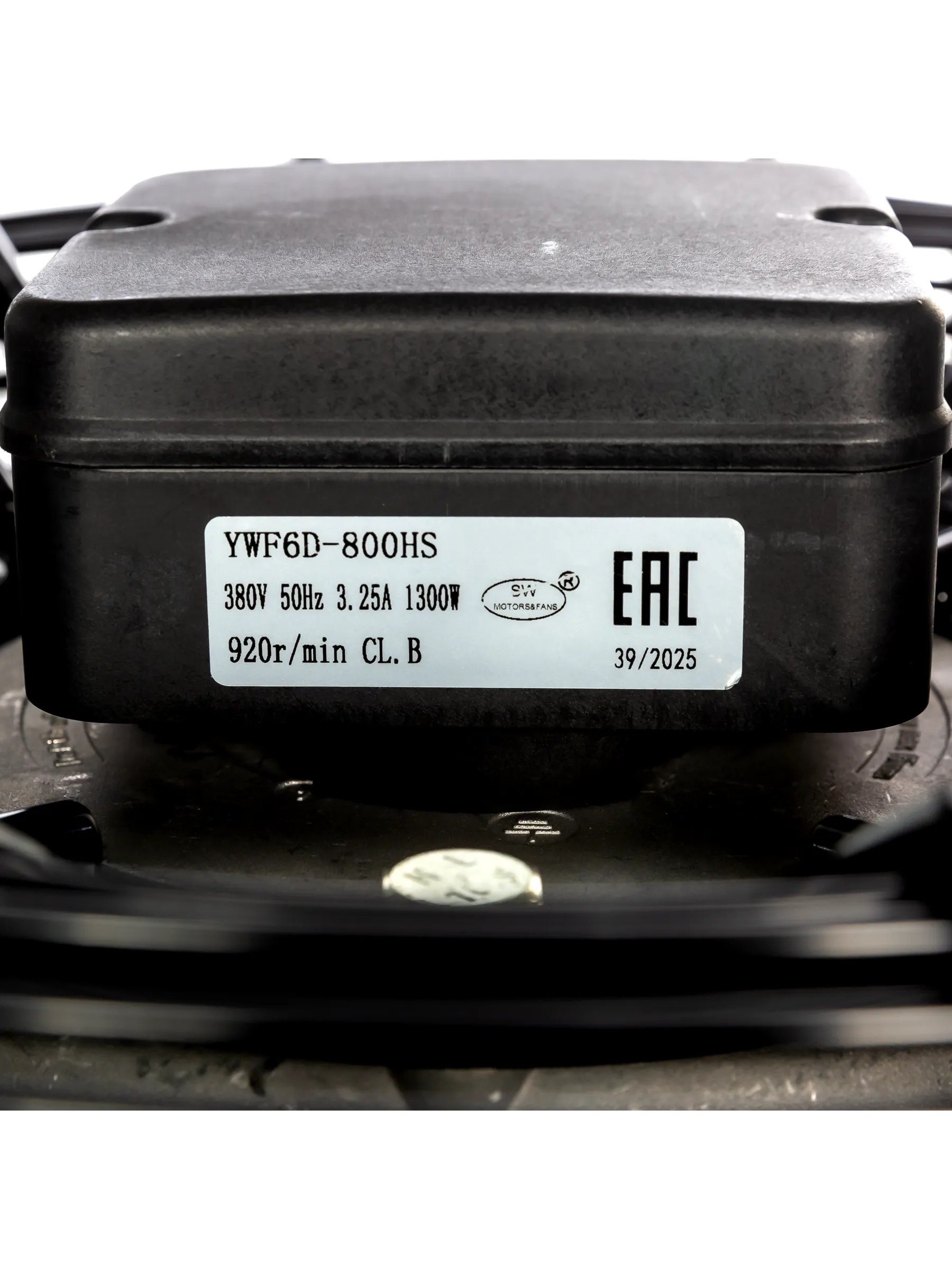

• Диаметр по крыльчатке - 800 мм;
• Напряжение питания - 380В 50 Гц;
• Номинальная мощность - 1300 Вт;
• Воздухопоток - 25000 м³/ч;
• Скорость вращения - 920 об/мин.

Расшифровка маркировки

на примере модели YWF4E-400EXHB


• YWF – серия внешнероторных вентиляторов;
• 4 – количество полюсов электродвигателя;
• Е – вид двигателя:
         E - однофазный двигатель;
         D - трехфазный двигатель;
• 400 – диаметр крыльчатки, мм;
• EX – мощность электродвигателя:
          __ - обычная;
         EX - повышенная;

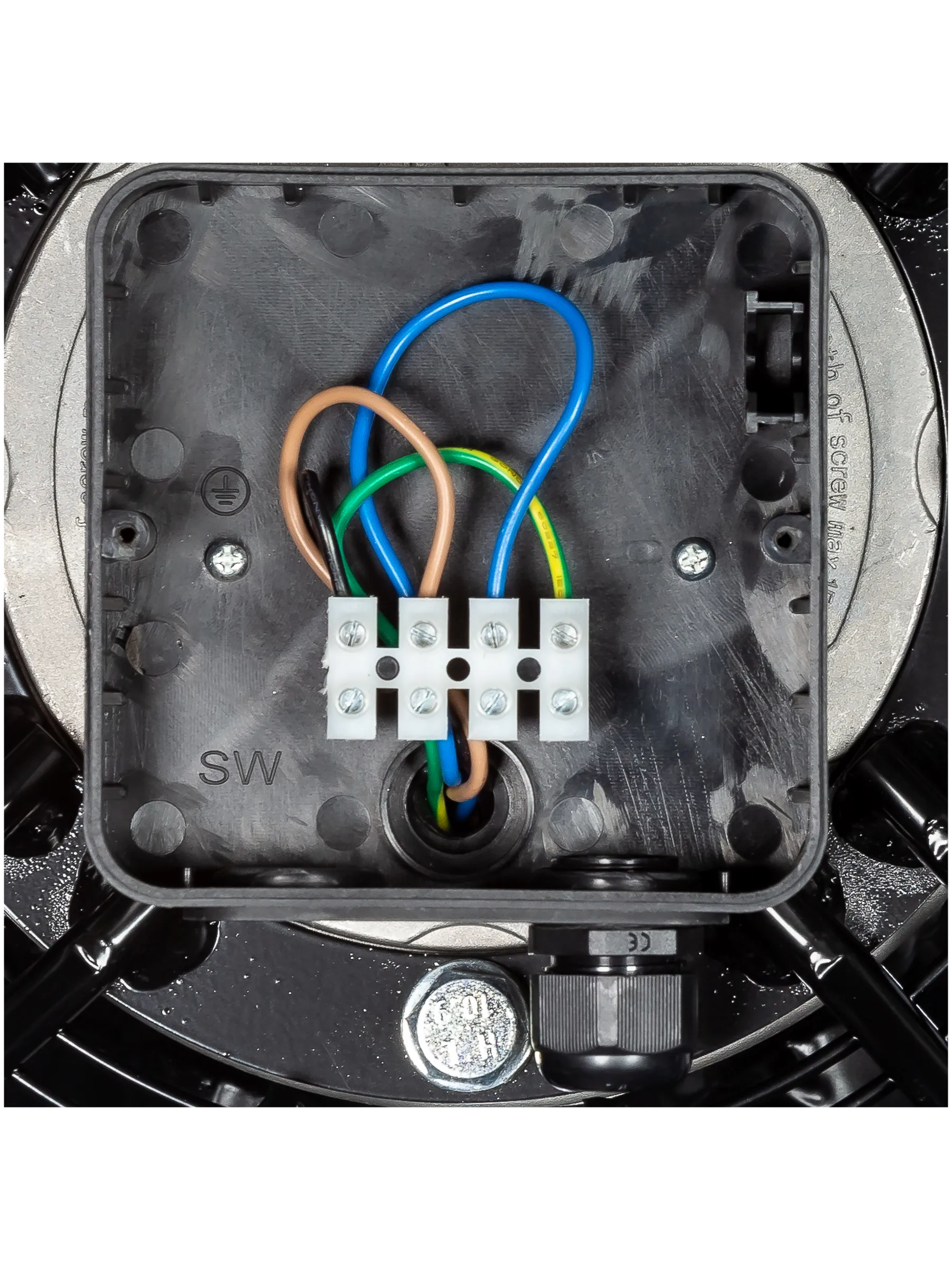

• H – подключение:
         H - клеммная колодка;
         X - провод длиной 1м;
• B – направление воздухопотока:
         S - всасывание;
         B - нагнетание;
• __ – исполнение:
         _ - защитная решетка;
         F - настенная панель.

Габаритные размеры

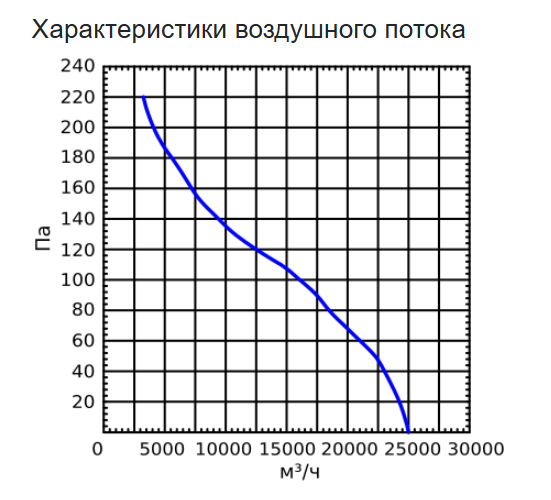

Аэродинамические характеристики

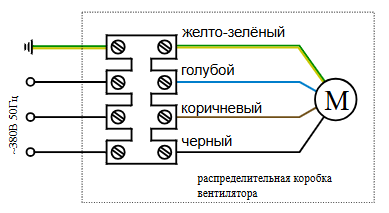

Схема подключения
