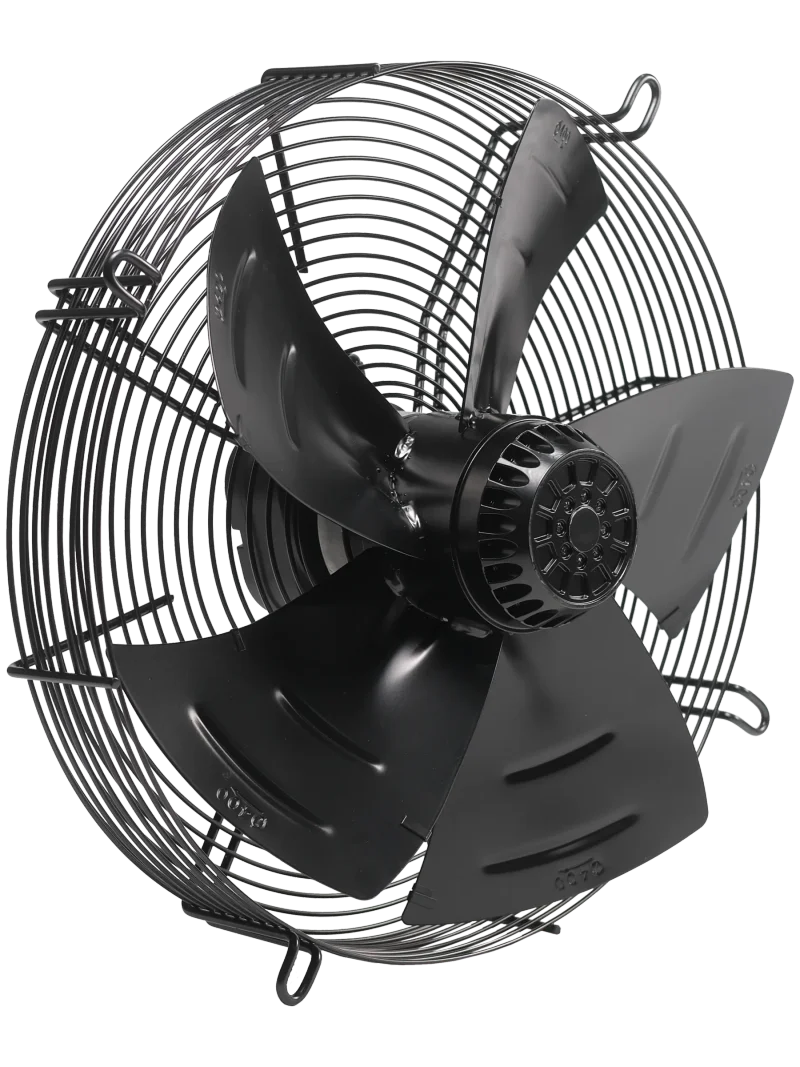

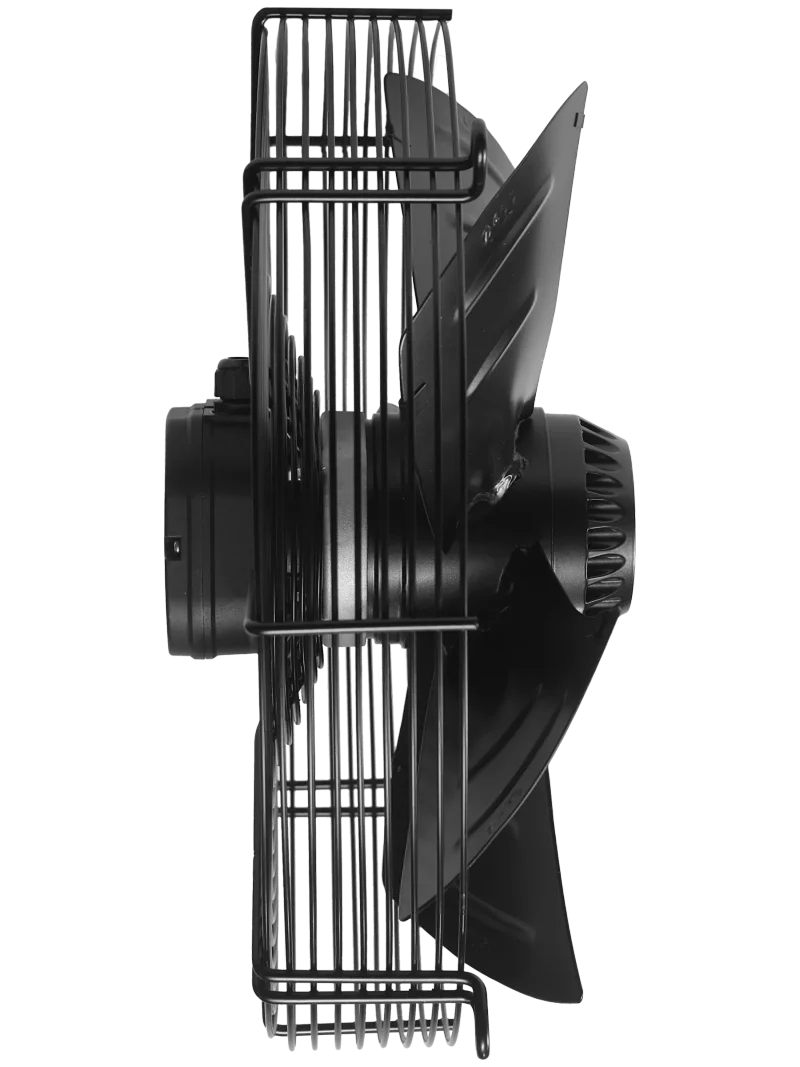

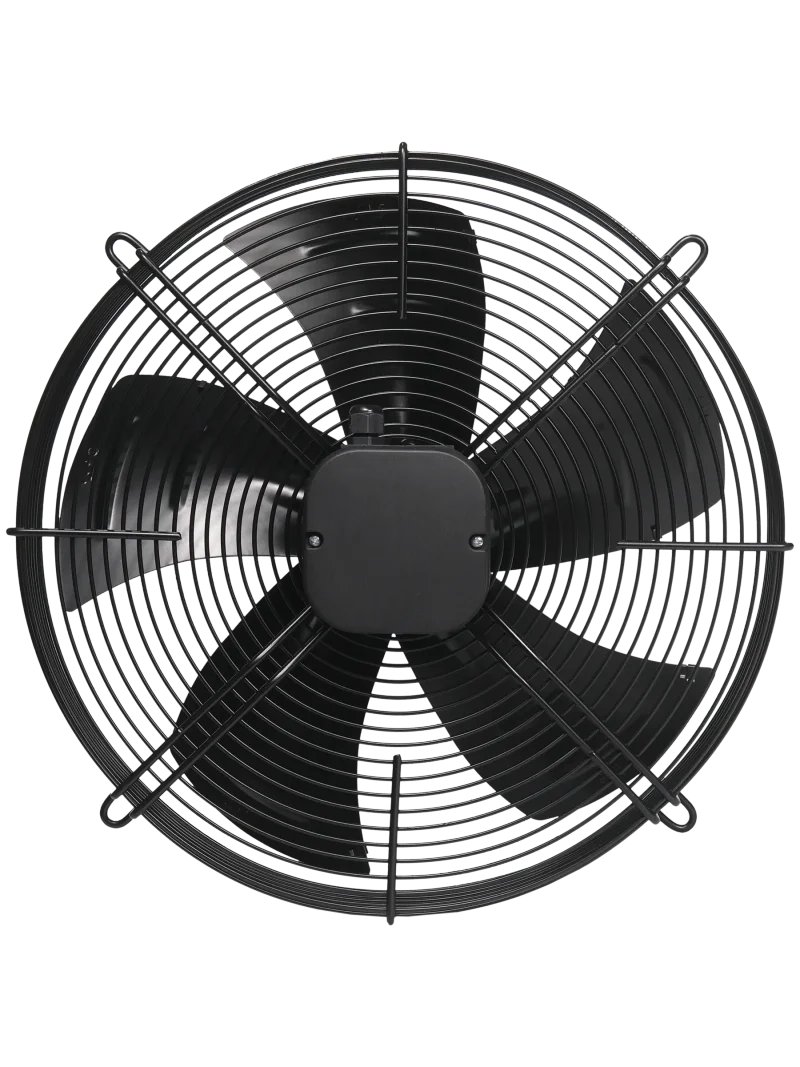

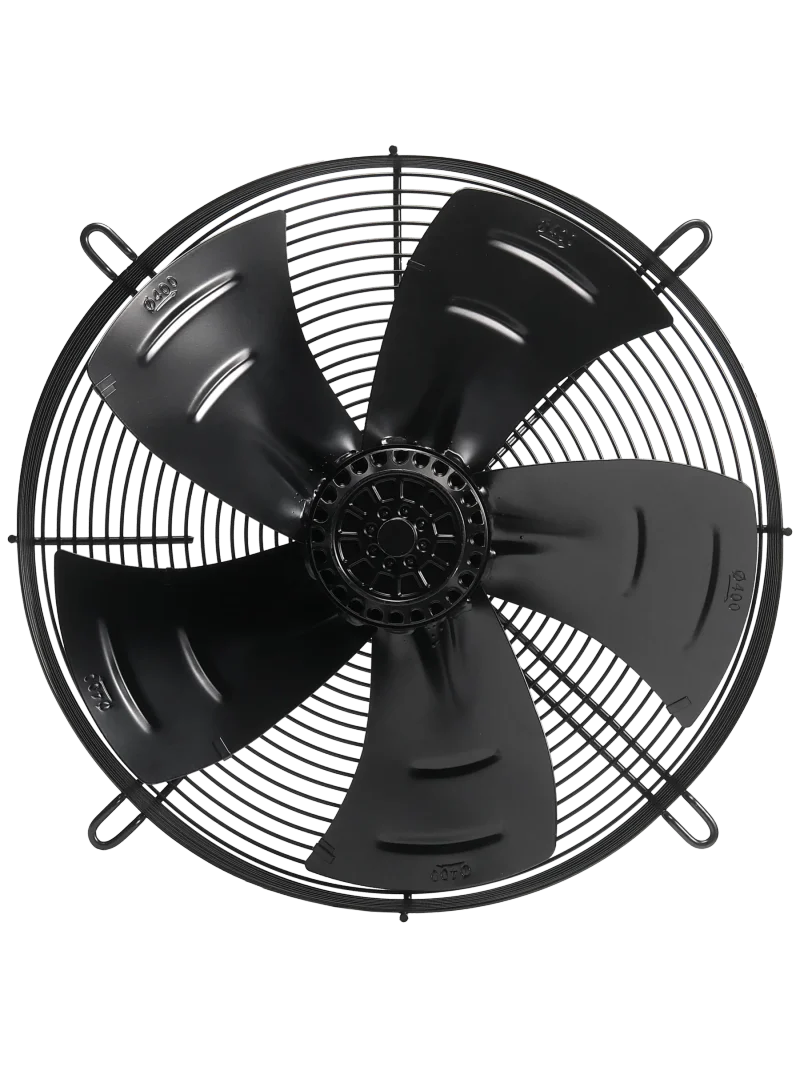

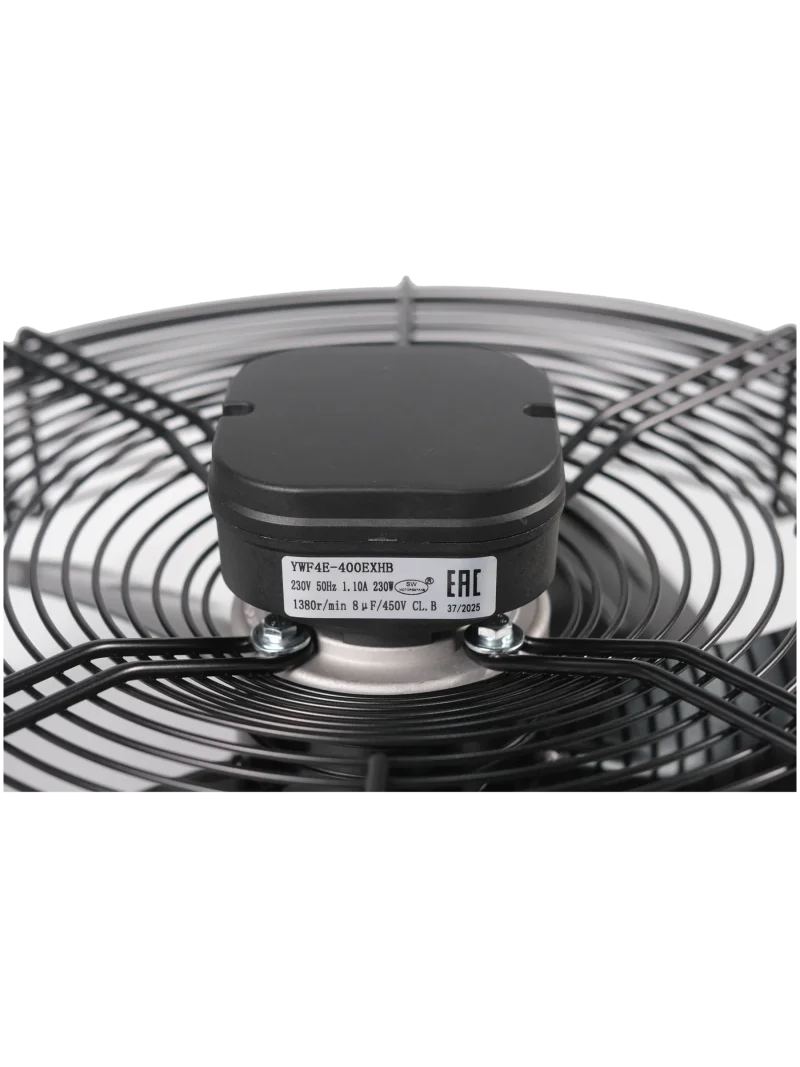

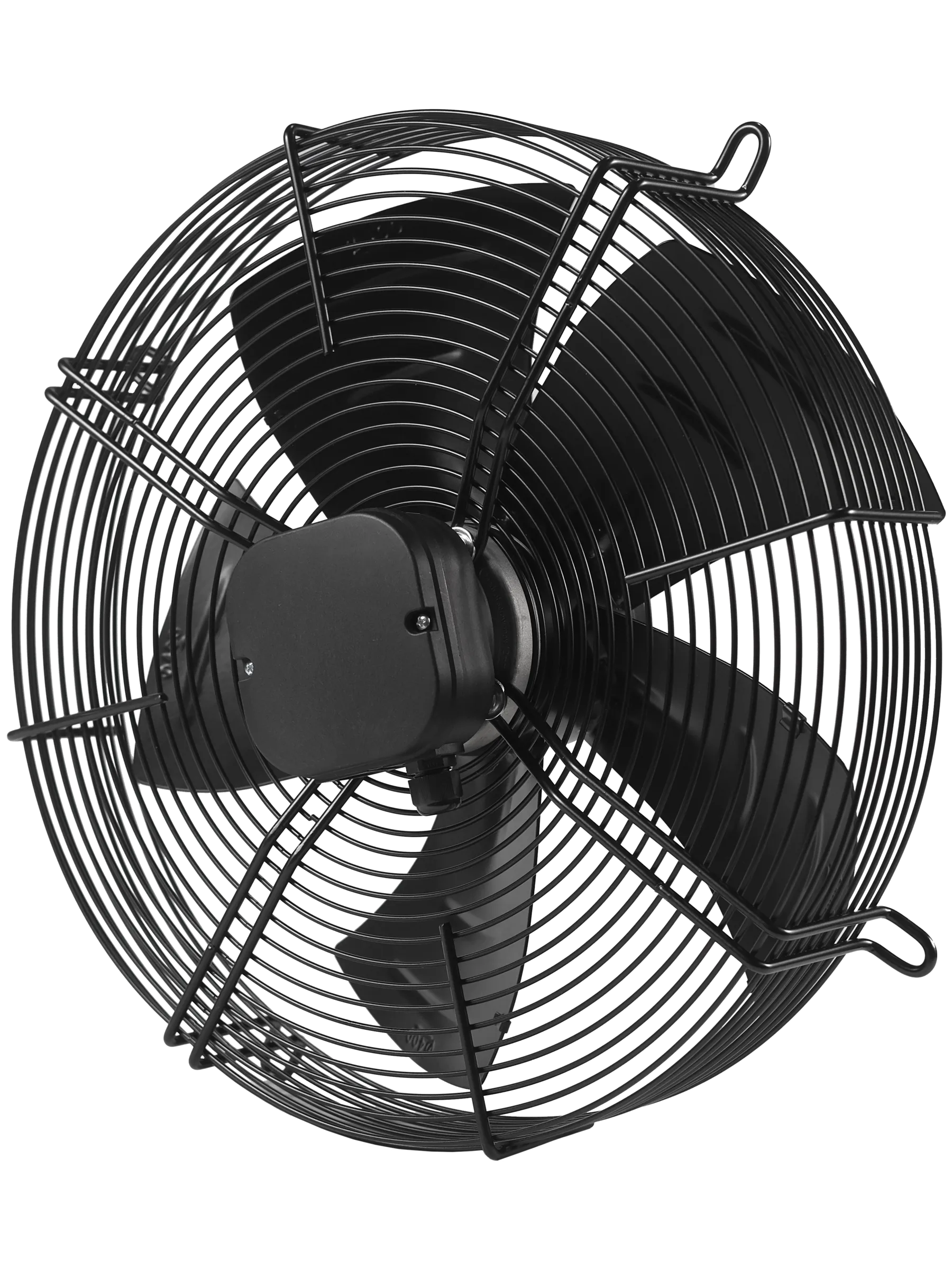

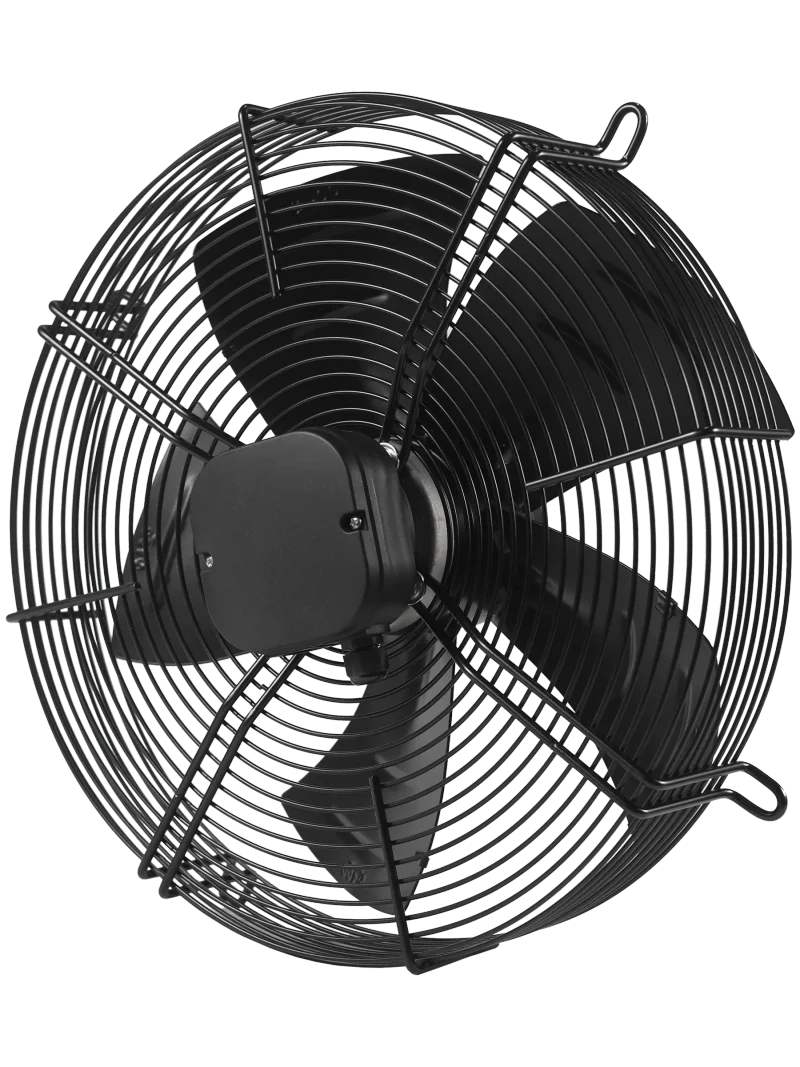

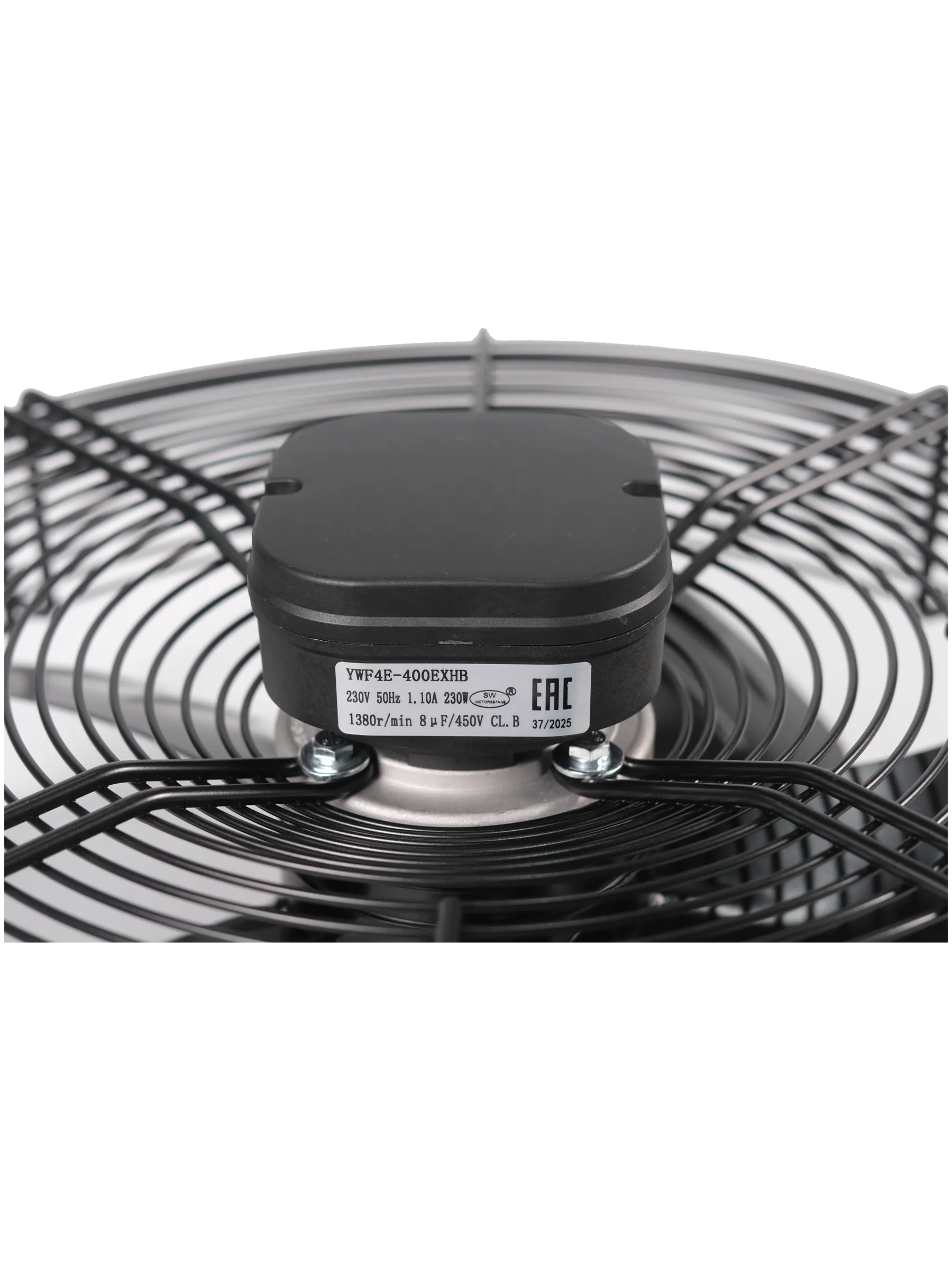

Осевой вентилятор YWF4E-400EXHB с повышенной мощностью двигателя

Вентилятор осевой YWF4E-400EXHB используется в системах приточно-вытяжной вентиляции производственных, общественных и жилых зданий, где требуется нагнетание воздуха внутрь прибора.

• Диаметр по крыльчатке 400 мм;
• Напряжение питания - 230В 50 Гц;
• Номинальная мощность - 230 Вт;
• Воздухопоток - 4130 м³/ч;
• Скорость вращения - 1380 об/мин;
• Повышенная мощность электродвигателя.

Расшифровка маркировки

на примере модели YWF4E-400EXHB


• YWF – серия внешнероторных вентиляторов;
• 4 – количество полюсов электродвигателя;
• Е – вид двигателя:
         E - однофазный двигатель;
         D - трехфазный двигатель;
• 400 – диаметр крыльчатки, мм;
• EX – мощность электродвигателя:
          __ - обычная;
         EX - повышенная;

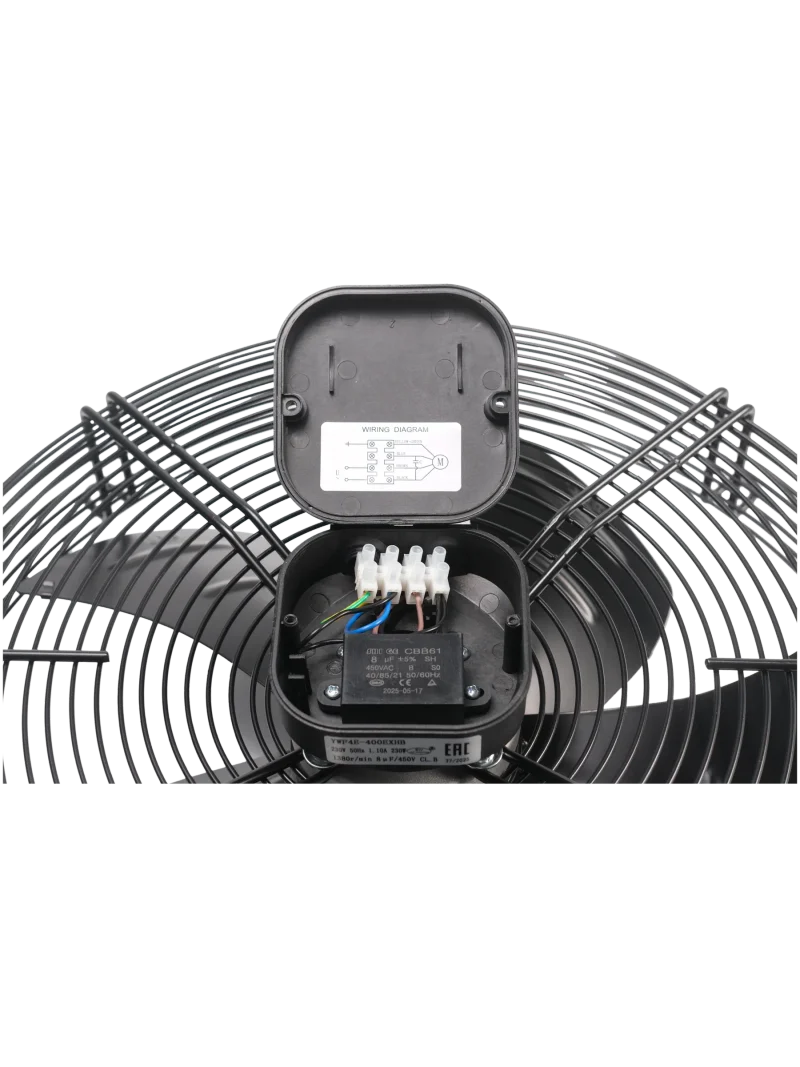

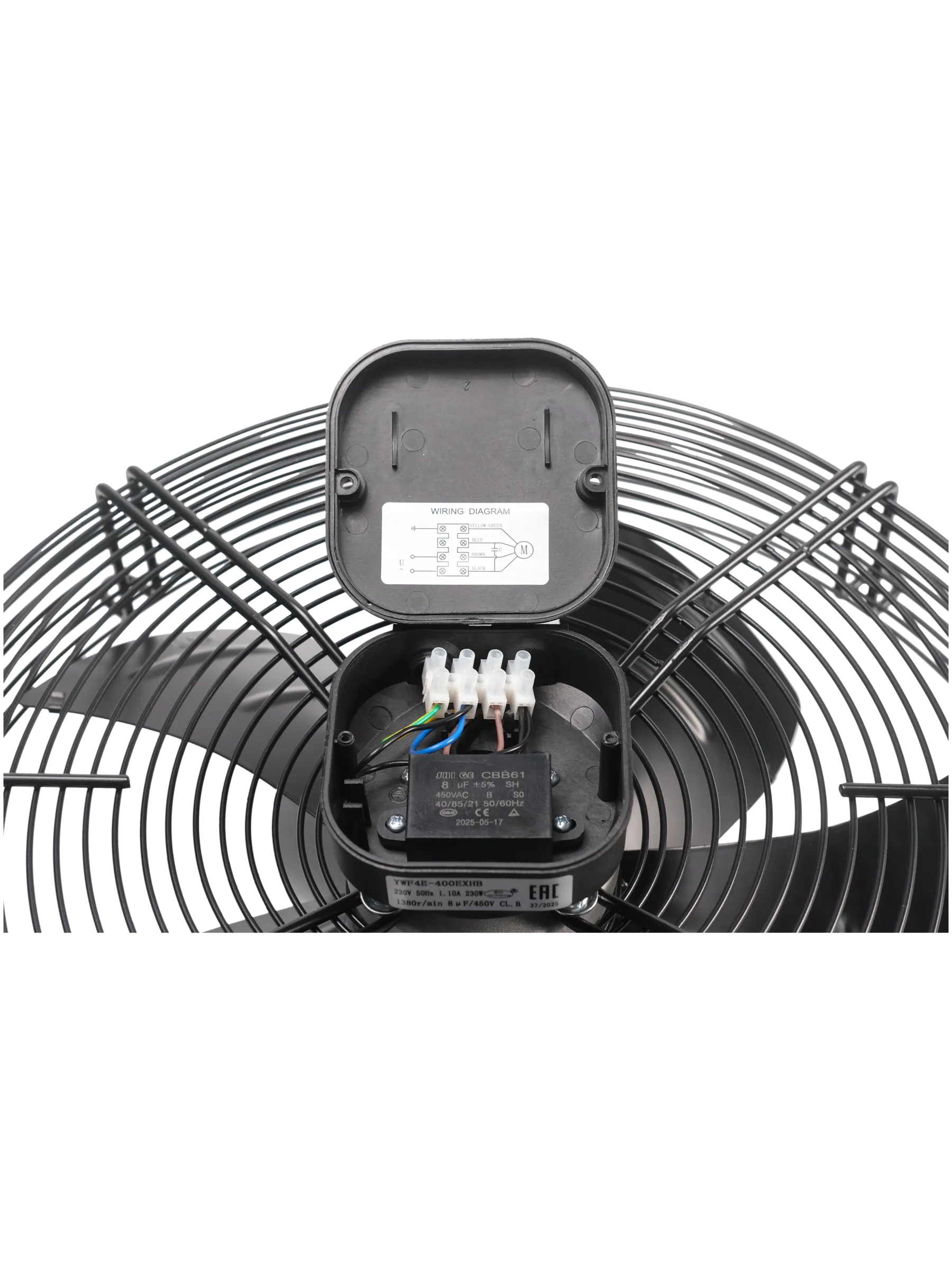

• H – подключение:
         H - клеммная колодка;
         X - провод длиной 1м;
• B – направление воздухопотока:
         S - всасывание;
         B - нагнетание;
• __ – исполнение:
         _ - защитная решетка;
         F - настенная панель.

Габаритные размеры

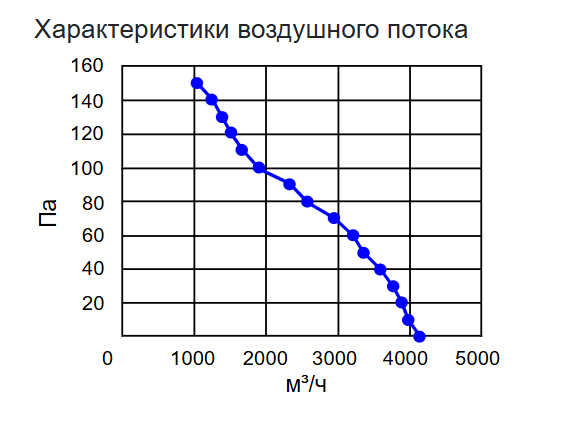

Аэродинамические характеристики

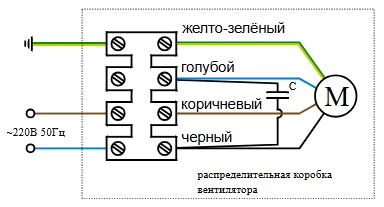

Схема подключения
