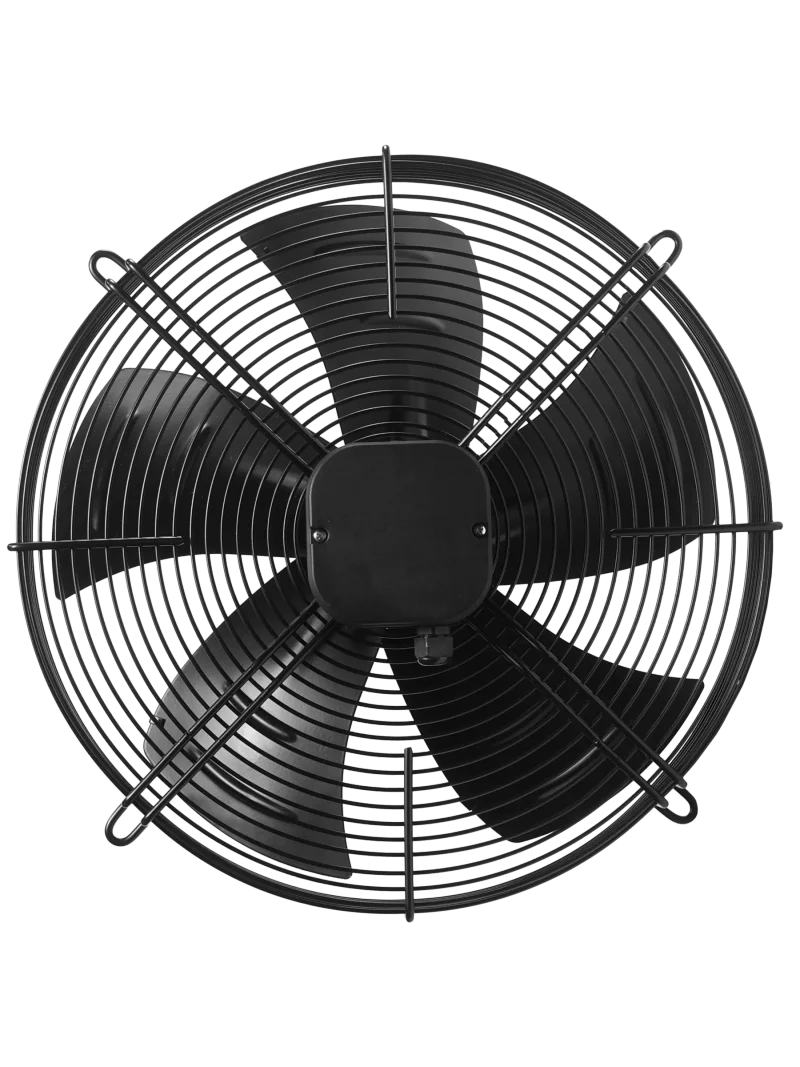

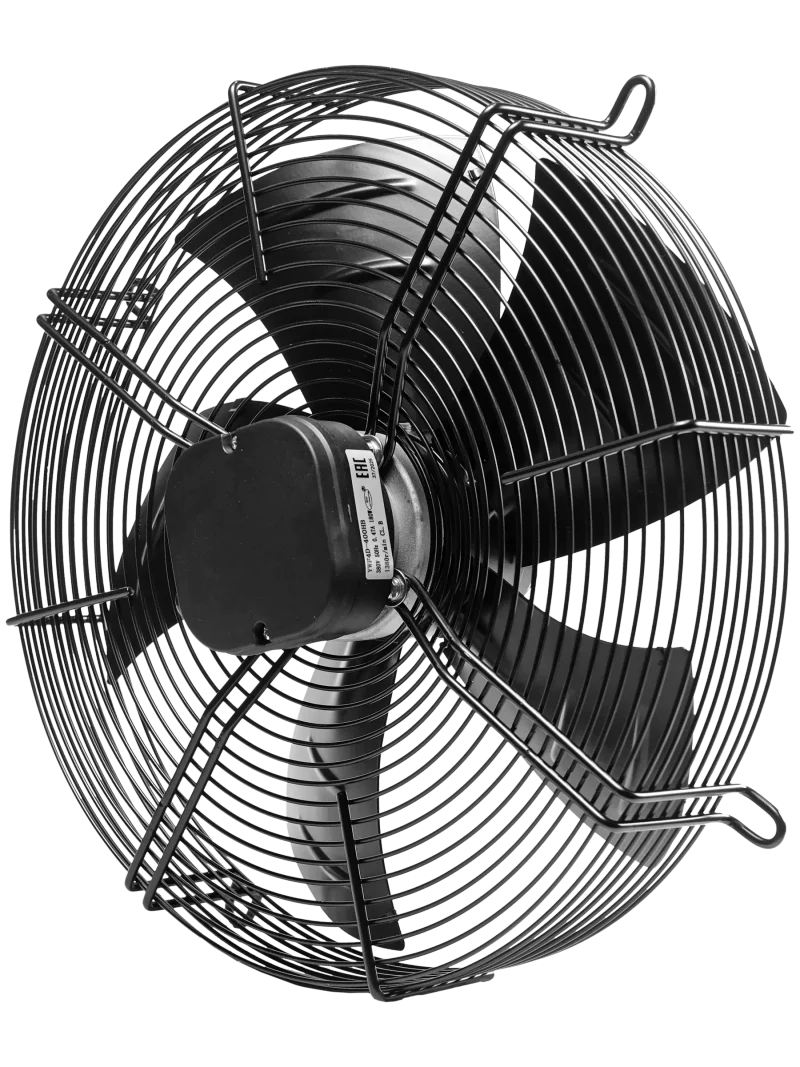

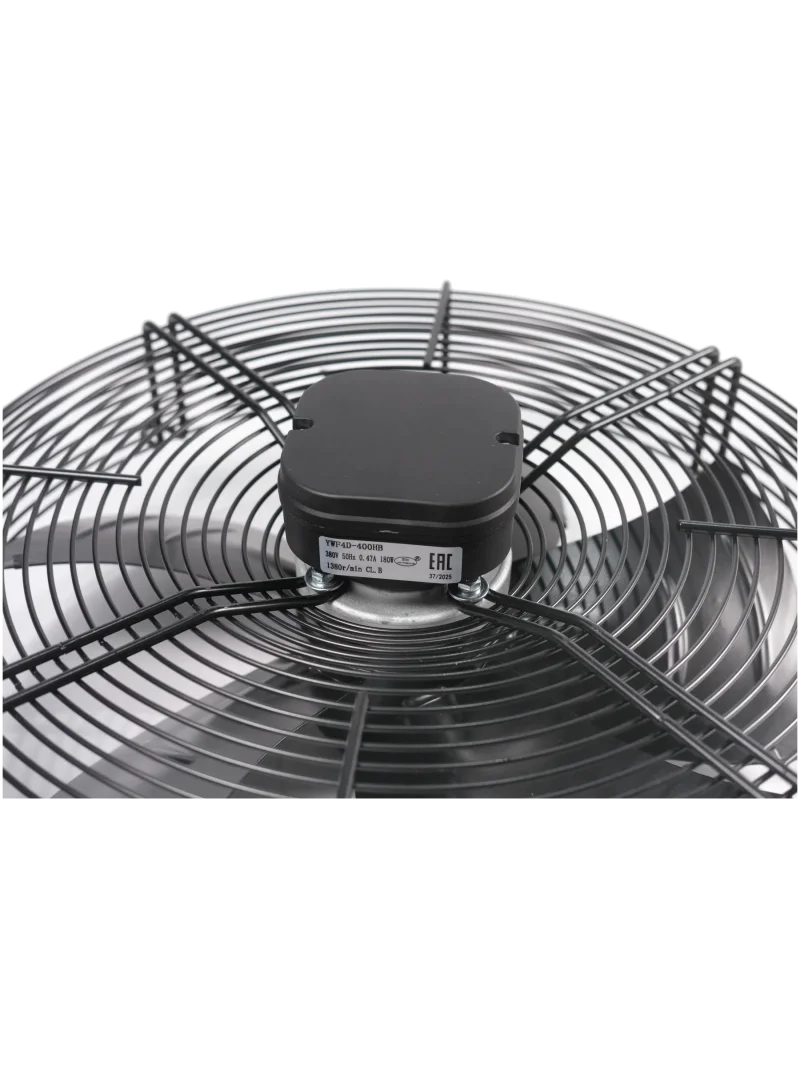

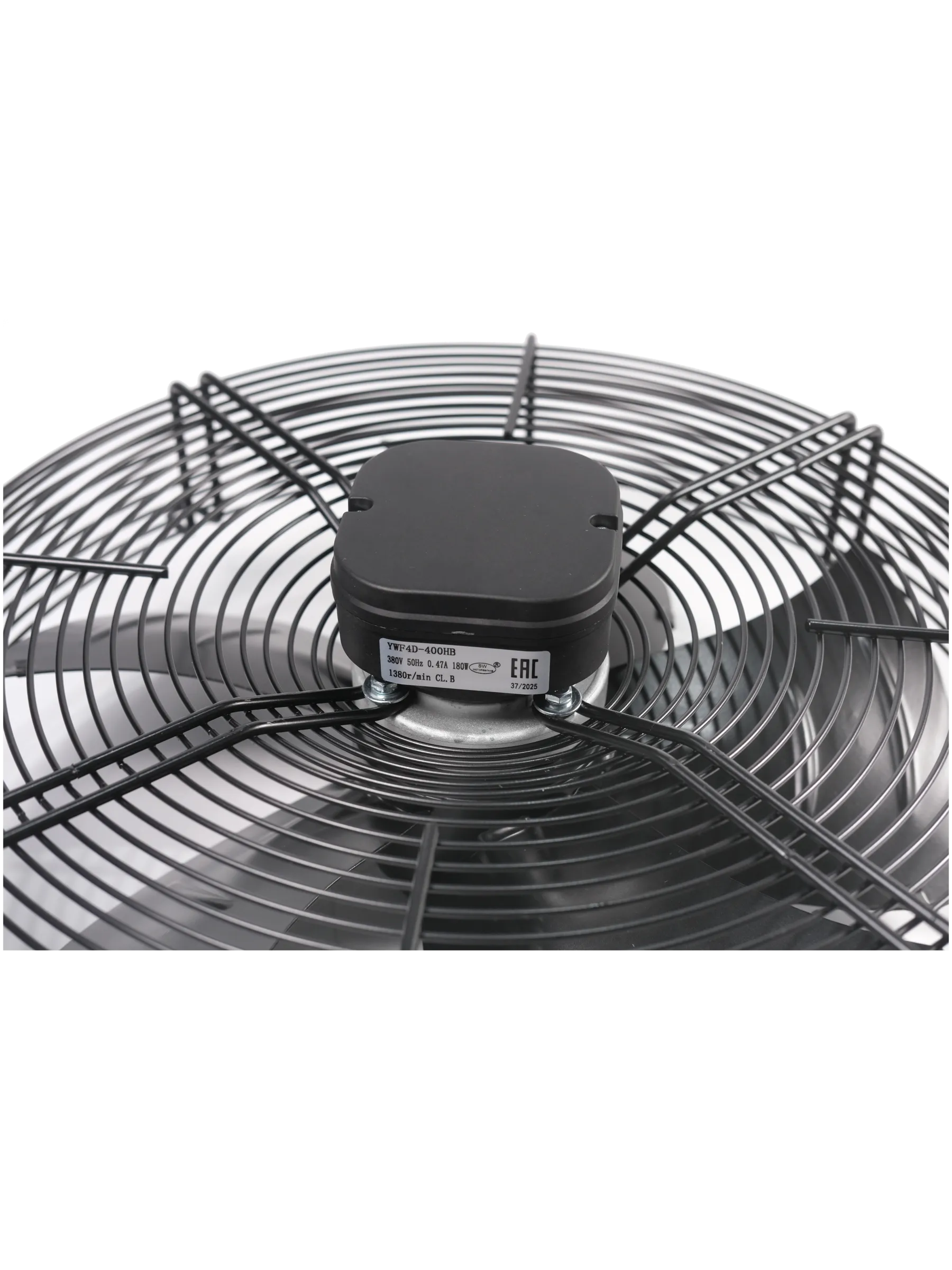

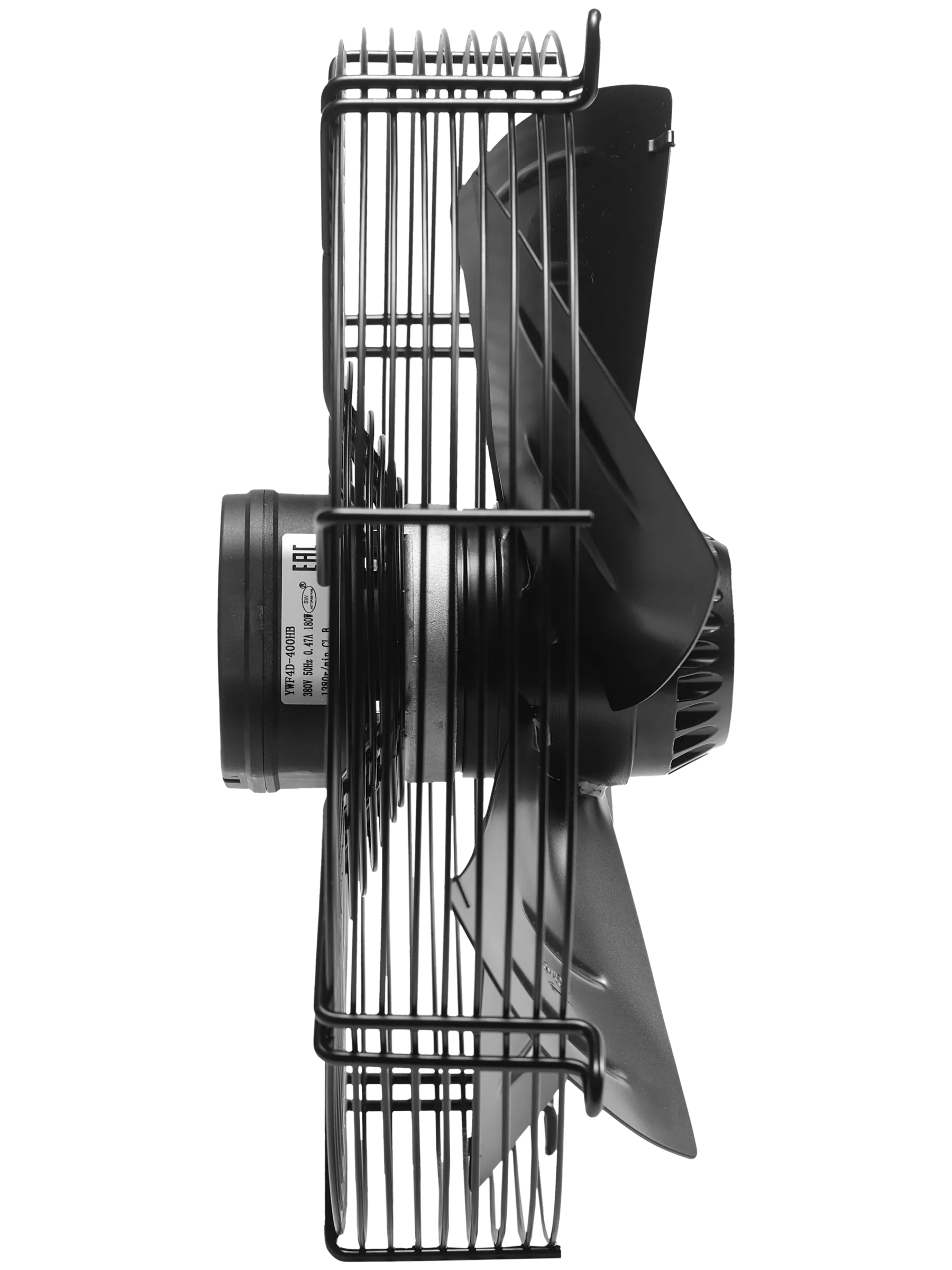

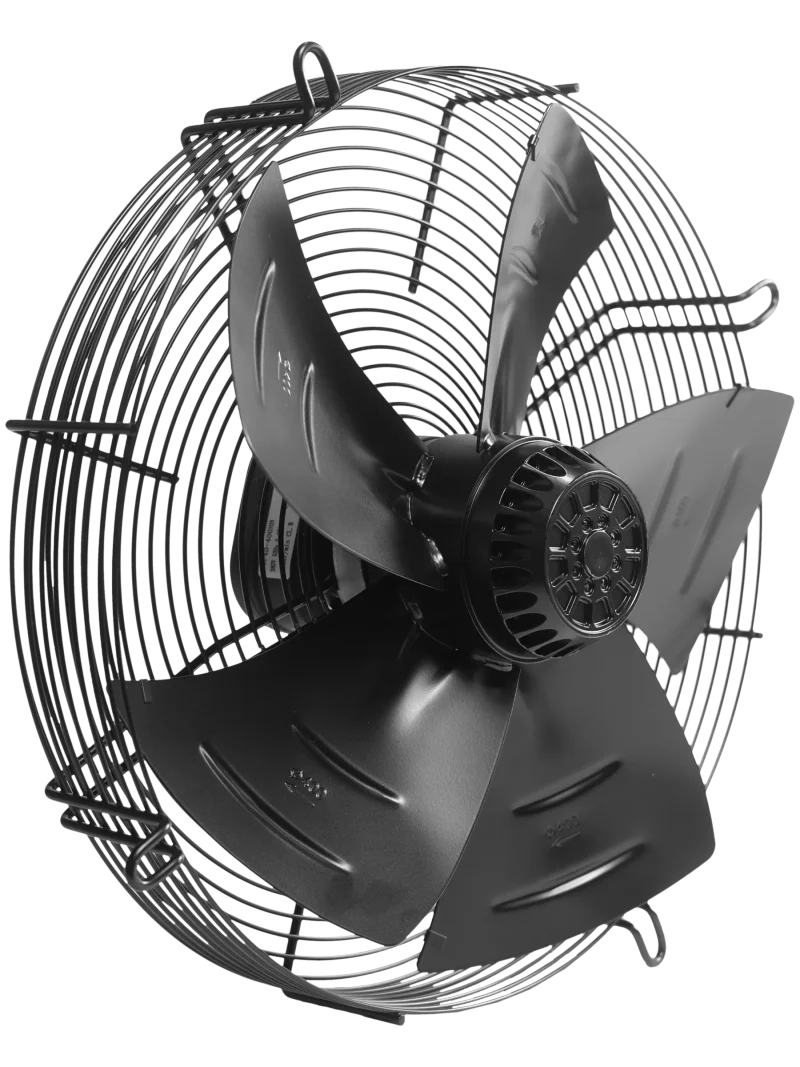

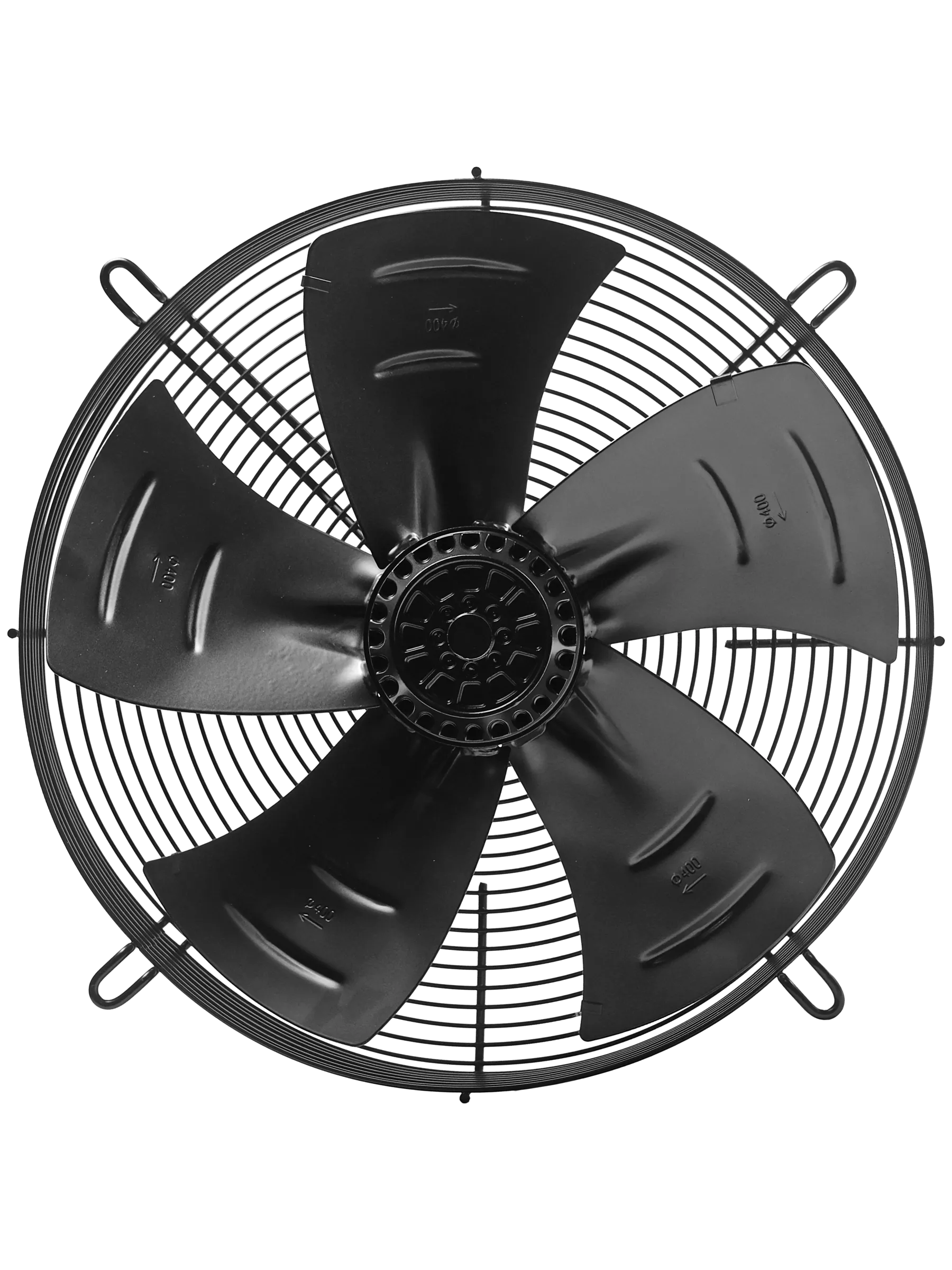

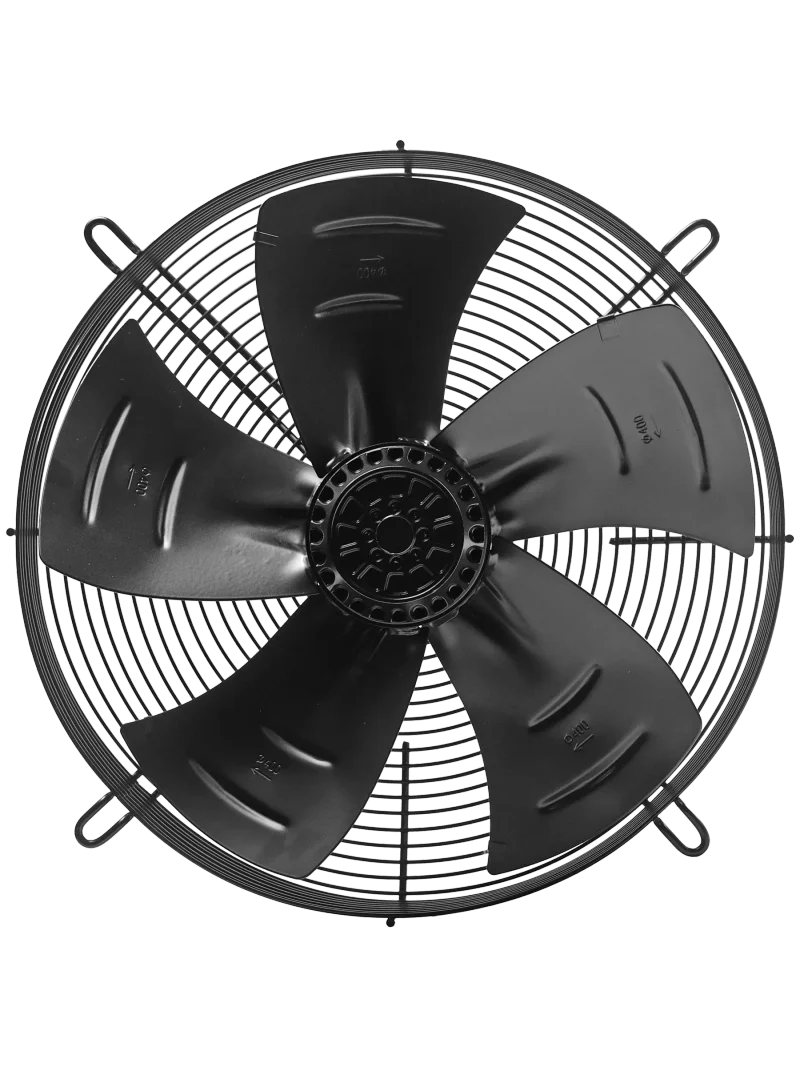

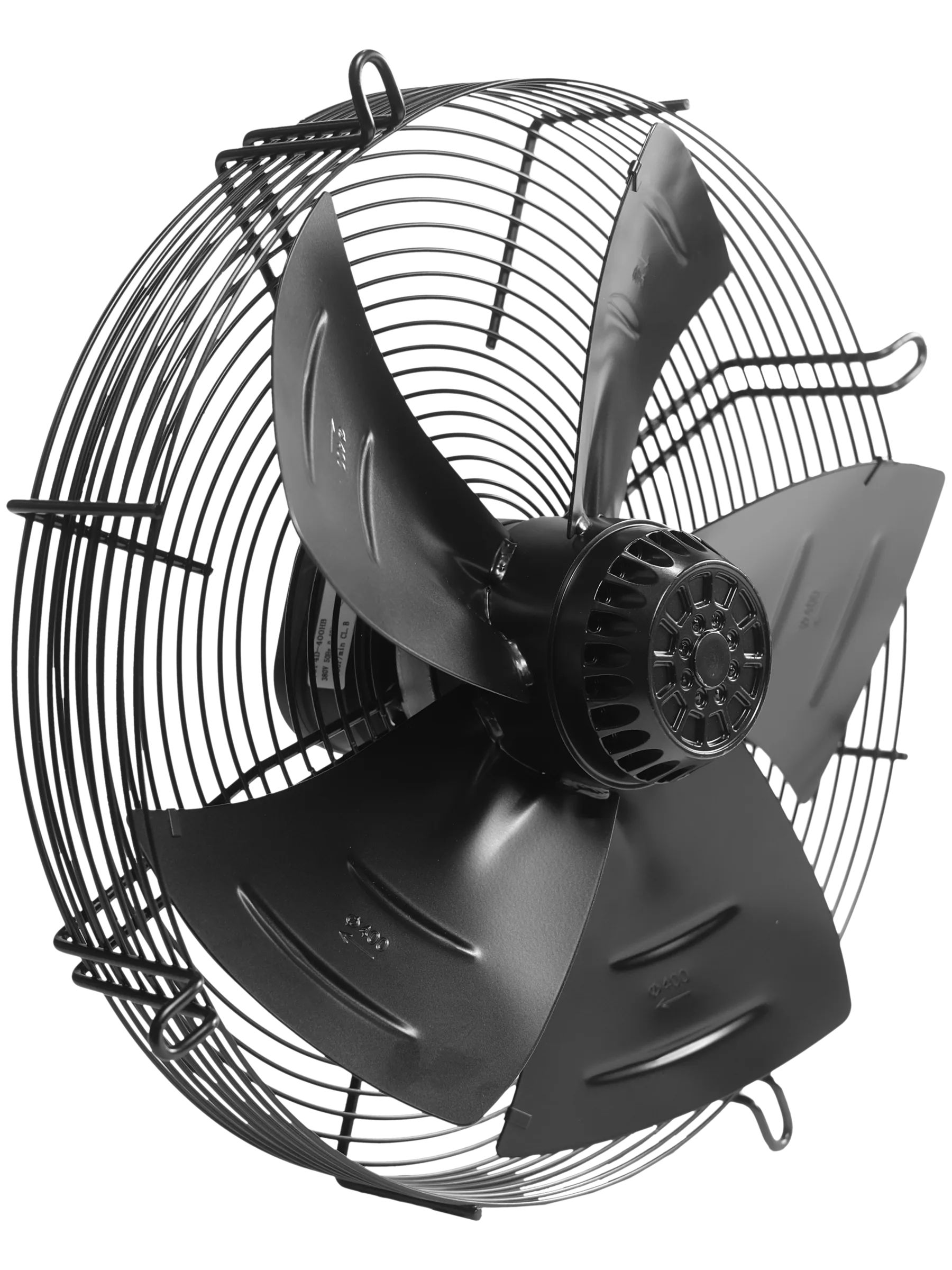

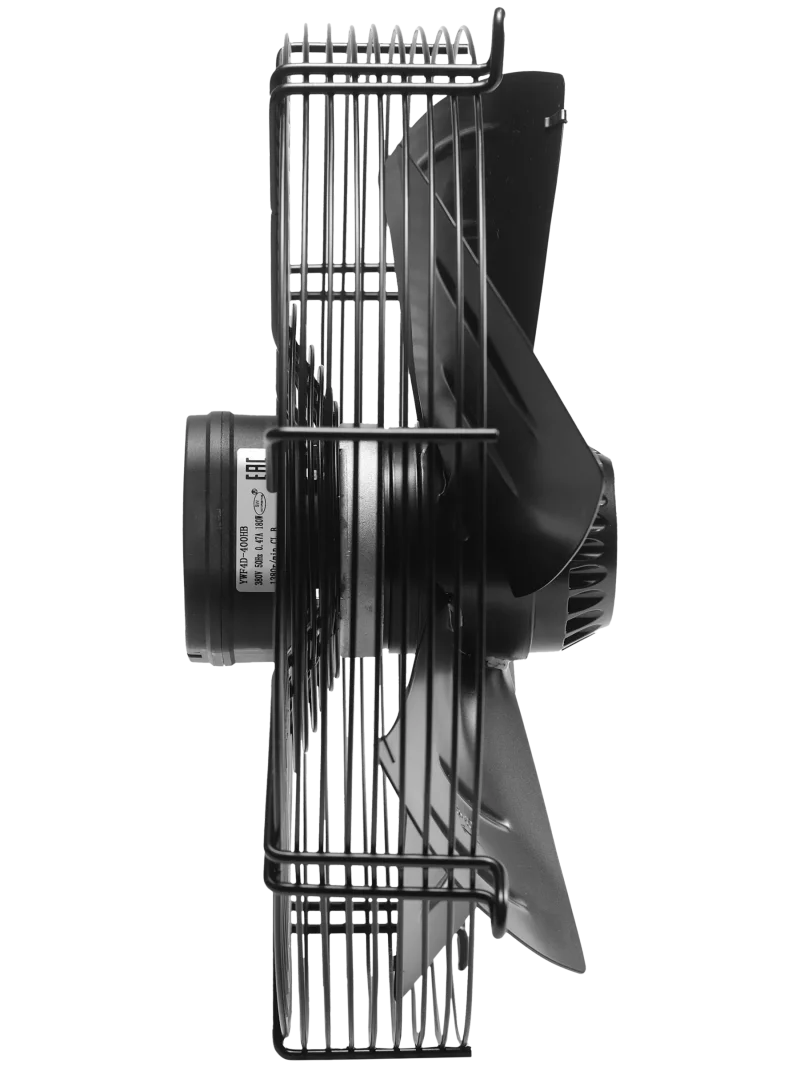

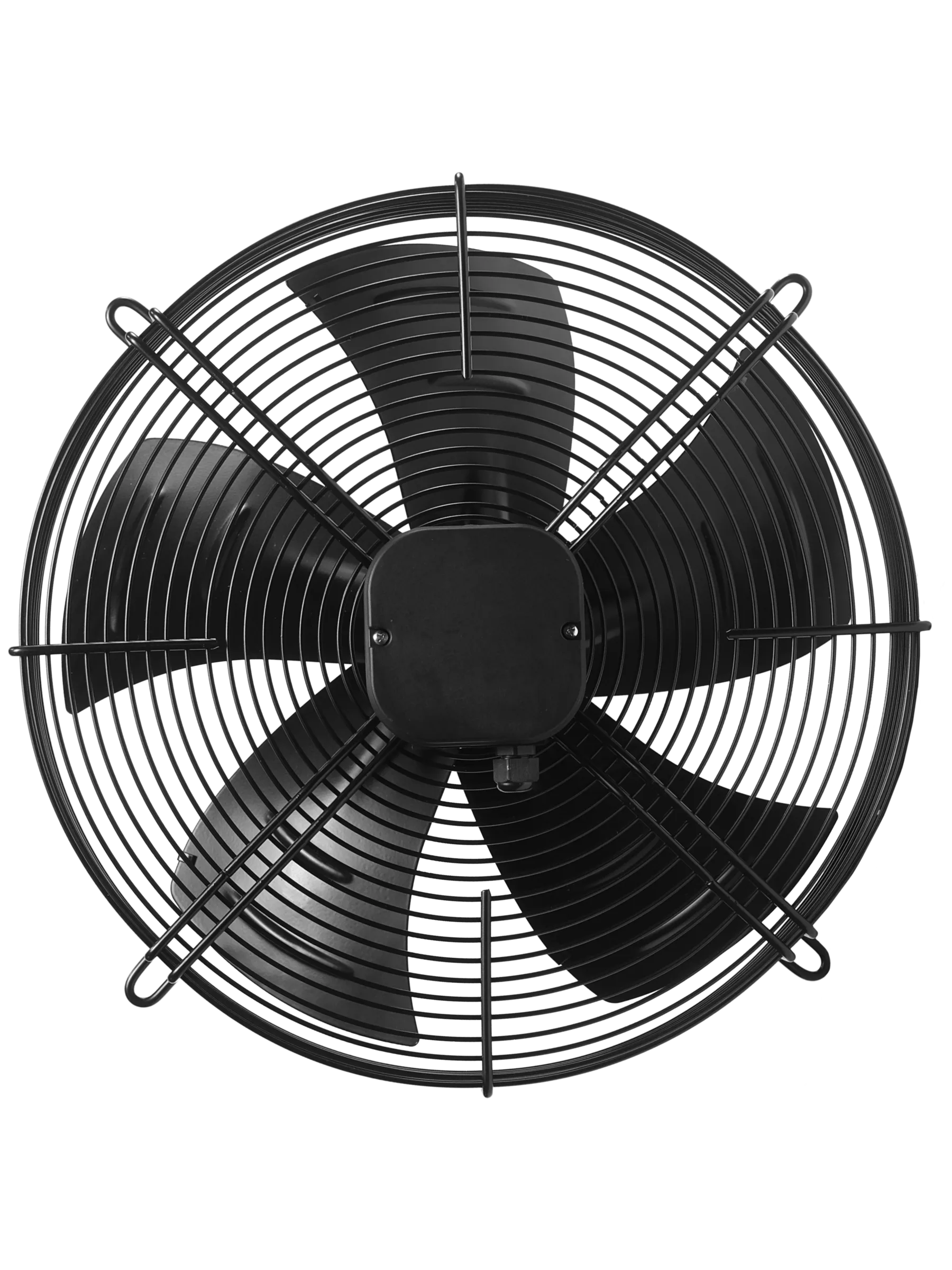

Осевой вентилятор YWF4D-400HB

Вентилятор осевой YWF4D-400HB используется в системах приточно-вытяжной вентиляции производственных, общественных и жилых зданий, где требуется нагнетание воздуха внутрь прибора.

• Диаметр по крыльчатке 400 мм;
• Напряжение питания - 380В 50 Гц;
• Номинальная мощность - 180 Вт;
• Воздухопоток - 3780 м³/ч;
• Скорость вращения - 1380 об/мин.

Расшифровка маркировки

на примере модели YWF4E-400EXHB


• YWF – серия внешнероторных вентиляторов;
• 4 – количество полюсов электродвигателя;
• Е – вид двигателя:
         E - однофазный двигатель;
         D - трехфазный двигатель;
• 400 – диаметр крыльчатки, мм;
• EX – мощность электродвигателя:
          __ - обычная;
         EX - повышенная;
• H – подключение:
         H - клеммная колодка;
         X - провод длиной 1м;
• B – направление воздухопотока:
         S - всасывание;
         B - нагнетание;
• __ – исполнение:
         _ - защитная решетка;
         F - настенная панель.

Габаритные размеры

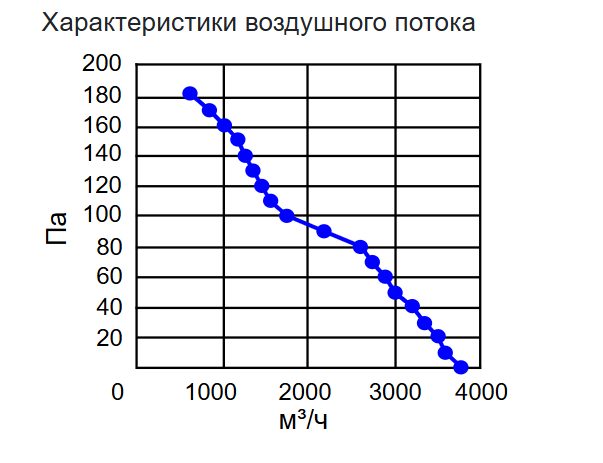

Аэродинамические характеристики

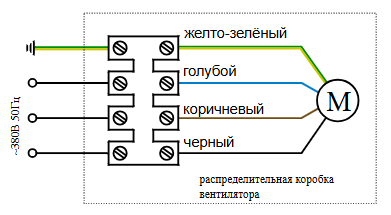

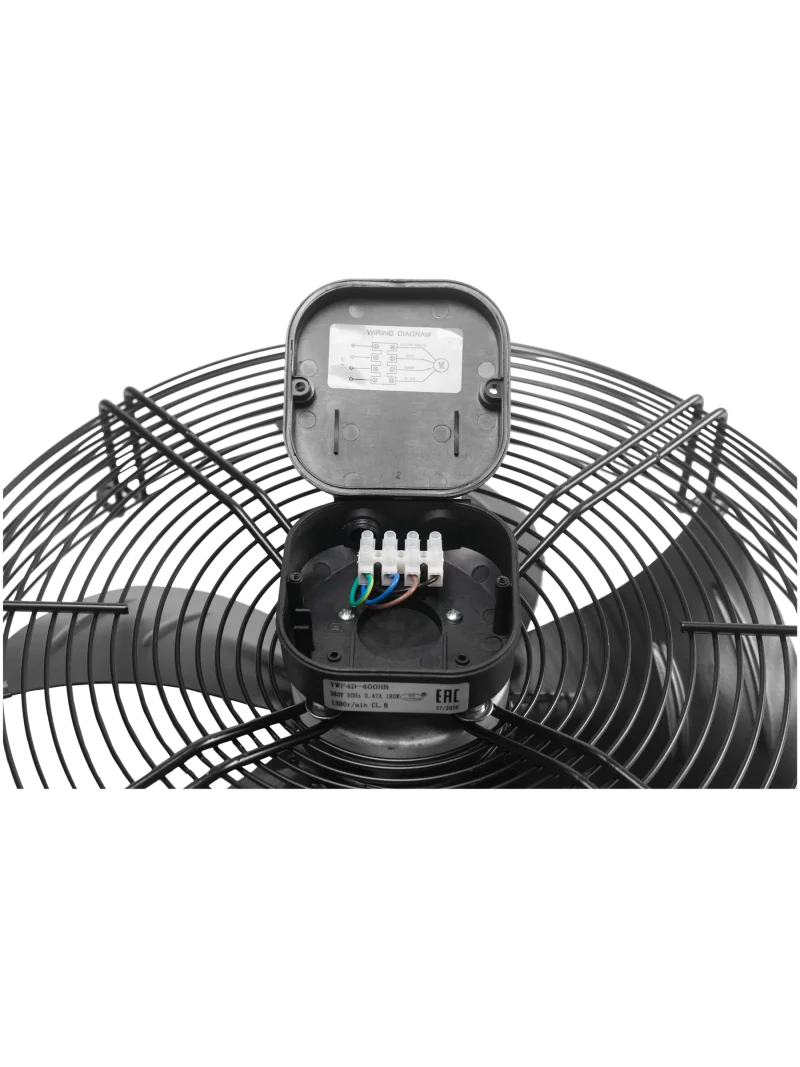

Схема подключения
