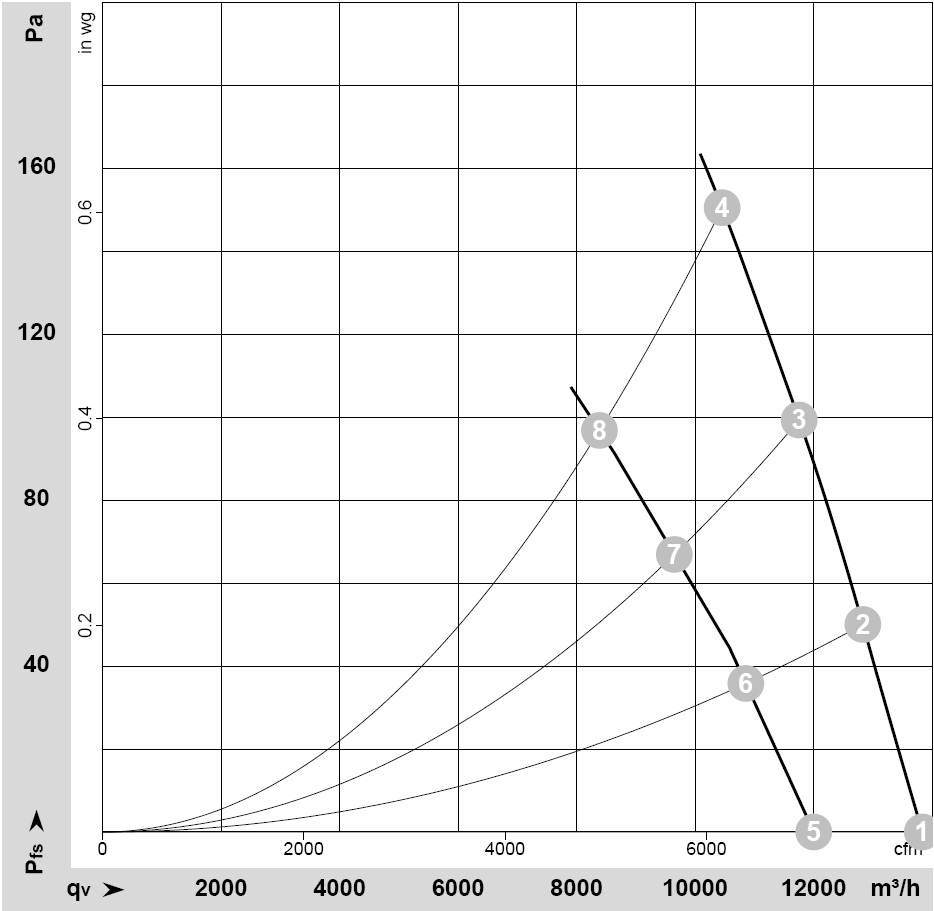

Аэродинамические характеристики
Измерение: LU-115597-1
Измерение: LU-115637-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

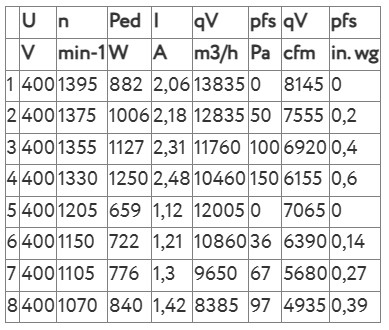

Данные измерений
Подкл. = Подключение · U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · LpAin = Уровень звуков. давления со стороны всасывания LwAin = Уровень звуковоймощности со стороны всасывания · LwAout = Уровень звуковоймощности со стороны нагнетания · qV = Расход воздуха · pfs = Увелич. давления
Габаритно-присоединительные размеры (чертеж)

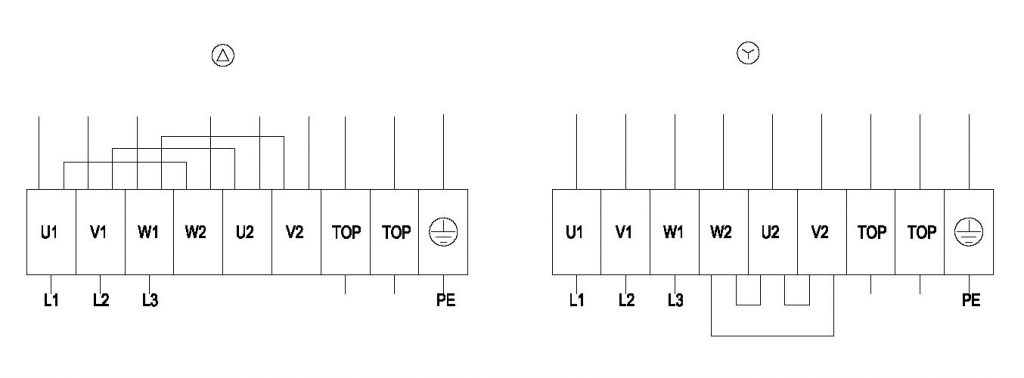

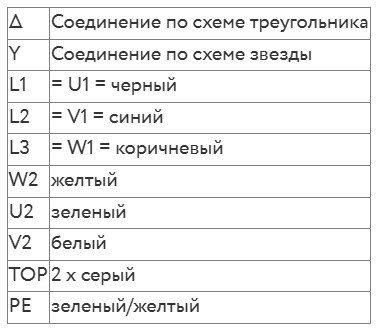

Схема подключения
