Описание

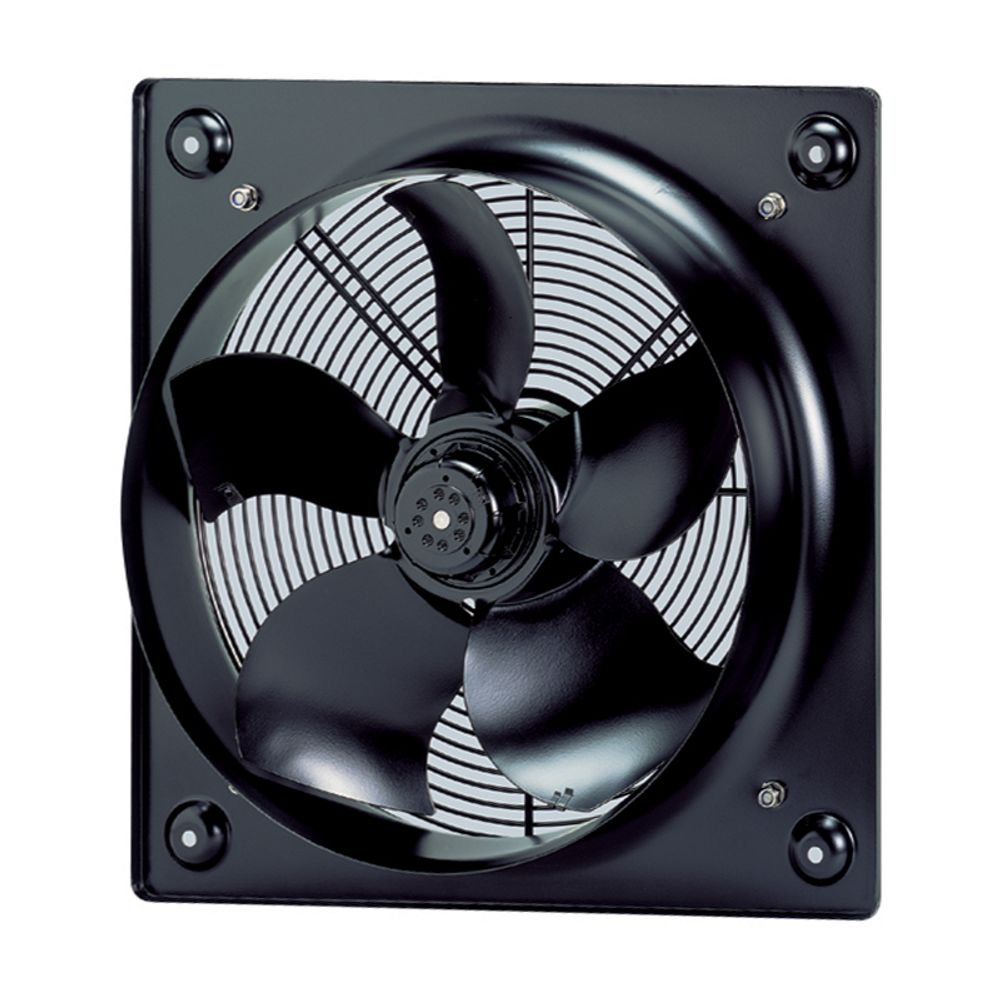

Осевые вентиляторы с монтажной пластиной серии HXBR / HXTR комплектуются высокоэффективными “серповидными” крыльчатками.
Крыльчатка и электродвигатель закреплены на монтажной пластине при помощи прочной стальной опоры. Со стороны входа воздуха все вентиляторы оснащены защитной решеткой. Монтажная пластина и крыльчатки до 355 типоразмера изготавливается из стали, а начиная с 400 типоразмера из алюминия. Вентилятор полностью защищен от коррозии катафоретическим покрытием и черной полиэфирной краской(1).
(1) Модели 800 типоразмера поставляются с неокрашенными крыльчатками.
Электродвигатели
В зависимости от модели, вентиляторы комплектуются 2, 4, 6, 8 или 12 полюсными однофазными или трехфазными электродвигателями.
Класс защиты IP44 (модели от 200 до 355) или IP54 (модели от 400 до 800), класс изоляции F.
Однофазные модели укомплектованы встроенной термозащитой, трехфазные -встроенными
термоконтактами, с выводами для подключения к внешнему устройству защиты (поставляется отдельно).
Однофазные модели оснащены конденсатором, расположенным в клеммной коробке.
Параметры электропитания: 1ф - 230 В - 50 Гц 3ф - 400 В - 50 Гц
В зависимости от модели, электродвигатели могут иметь возможность регулирования скорости (см. Технические характеристики).
Дополнительная информация Стандартное направление движения воздуха “А”: электродвигатель - крыльчатка.
По запросу
Направление движения воздуха “B”: крыльчатка - электродвигатель.
Крыльчатка и электродвигатель закреплены на монтажной пластине при помощи прочной стальной опоры. Со стороны входа воздуха все вентиляторы оснащены защитной решеткой. Монтажная пластина и крыльчатки до 355 типоразмера изготавливается из стали, а начиная с 400 типоразмера из алюминия. Вентилятор полностью защищен от коррозии катафоретическим покрытием и черной полиэфирной краской(1).
(1) Модели 800 типоразмера поставляются с неокрашенными крыльчатками.
Электродвигатели
В зависимости от модели, вентиляторы комплектуются 2, 4, 6, 8 или 12 полюсными однофазными или трехфазными электродвигателями.
Класс защиты IP44 (модели от 200 до 355) или IP54 (модели от 400 до 800), класс изоляции F.
Однофазные модели укомплектованы встроенной термозащитой, трехфазные -встроенными
термоконтактами, с выводами для подключения к внешнему устройству защиты (поставляется отдельно).
Однофазные модели оснащены конденсатором, расположенным в клеммной коробке.
Параметры электропитания: 1ф - 230 В - 50 Гц 3ф - 400 В - 50 Гц
В зависимости от модели, электродвигатели могут иметь возможность регулирования скорости (см. Технические характеристики).
Дополнительная информация Стандартное направление движения воздуха “А”: электродвигатель - крыльчатка.
По запросу
Направление движения воздуха “B”: крыльчатка - электродвигатель.
Характеристики
Тип
На пластине
Материал
Металл
Страна производитель
Испания
Макс. расход воздуха (м3/ч)
8770
Уровень звукового давления (дБ(А))
67
Класс защиты IP
IP54
Макс. рабочая температура (°С)
70
Параметры электропитания
1ф-230В-50Гц
Тип термозащиты
Встроенная
Мин. рабочая температура (°С)
-40
Габариты (ШхВхГ)
630x630x214
Вес (кг)
16
Осевой\Центробежный
Осевой
Класс изоляции двигателя
F
Частота вращения (об/мин)
1425
Защитная решетка
Да
Ток (А)
3.6
Регулятор скорости (REB)
REB-5
Регулятор скорости (RMB)
RMB-3,5
Диаметр крыльчатки (мм)
500
Макс. мощность (Вт)
867
Кол-во полюсов
4
Все характеристики
