Назначение:
Крышные вентиляторы устанавливаются на кровле зданий и обеспечивают прямую подачу наружного воздуха в лестничные и лифтовые зоны, создавая избыточное давление в этих зонах не допуская поступления дыма в эти помещения. При этом упрощается вентиляционная система и освобождается рабочее пространство на техническом этаже.
Общие сведения:

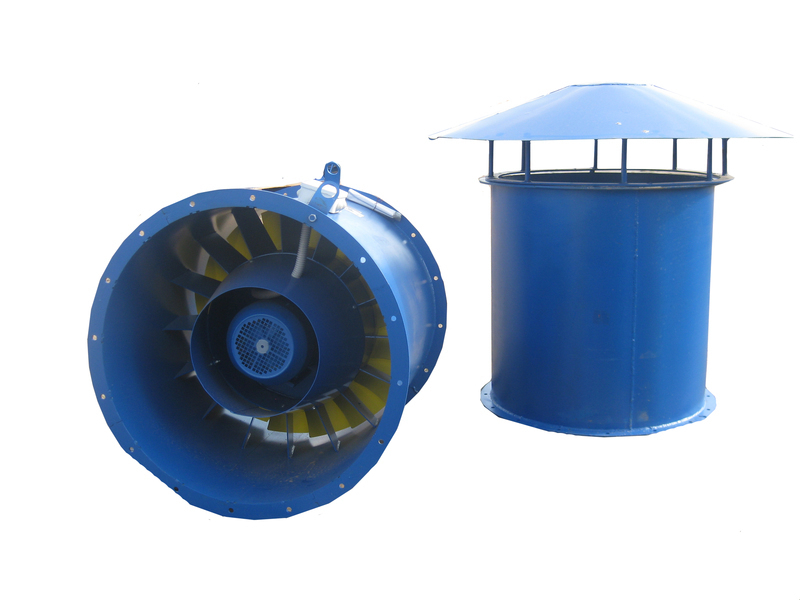

— В крышных вентиляторах ВОКП в качестве осевых используются вентиляторы типа ВО-25-188, ВО-30-160, ВО-06-300. Тип и номер вентилятора зависят от требуемых параметров. Для исключения проникновения в шахту атмосферных осадков на входной части устанавливается колпак.

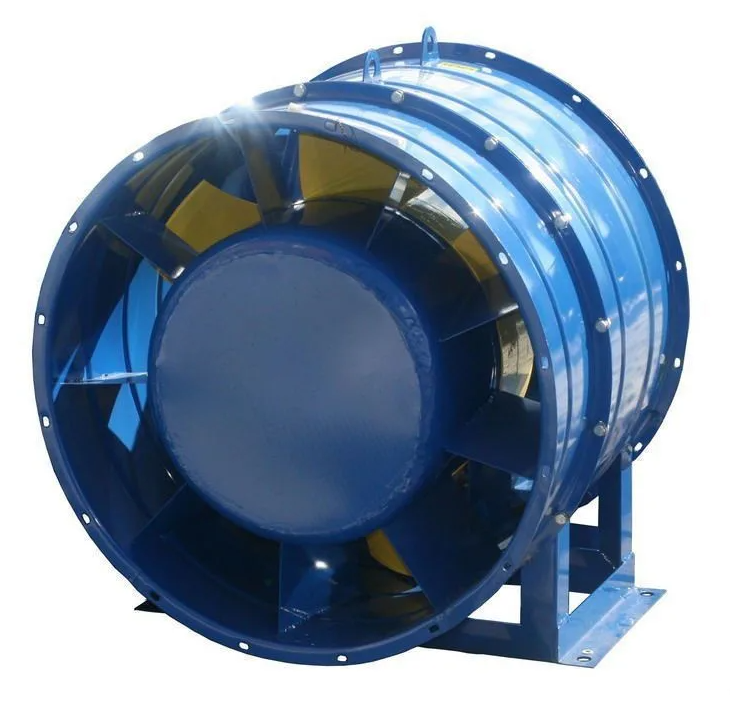

ВО-25-188:
— одностороннего всасывания;
— направление вращения - левое;
— количество лопаток – 6;
— направляющий аппарат в нескольких модификациях;
— различные варианты крепления: фланцевое и на раме.
Условия эксплуатации:
– Вентиляторы эксплуатируются в условиях умеренного (У) и тропического (Т) климата второй категории размещения по ГОСТ 15150. При обеспечении защиты двигателя от атмосферных воздействий допускается использование вентиляторов в условиях умеренного и тропического климата первой категории размещения.
– Температура окружающей среды от минус 40ºС до 40ºС (45ºС для вентиляторов тропического исполнения).
– Вентиляторы предназначенные для перемещения воздуха и других невзрывоопасных газовых смесей, не вызывающих ускоренной коррозии материала проточной части и колеса вентилятора (не более 0,1 мм в год), не содержащих липких веществ, волокнистых материалов, с содержанием пыли и других твердых примесей не более 10 мг/м3.
Технические характеристики ВО-25-188
Акустические характеристики ВО-25-188
Аэродинамические характеристики ВО-25-188
Габаритно-присоединительные размеры (чертеж) ВОКП
