Назначение:
Крышные вентиляторы устанавливаются на кровле зданий и обеспечивают прямую подачу наружного воздуха в лестничные и лифтовые зоны, создавая избыточное давление в этих зонах не допуская поступления дыма в эти помещения. При этом упрощается вентиляционная система и освобождается рабочее пространство на техническом этаже.
Общие сведения:

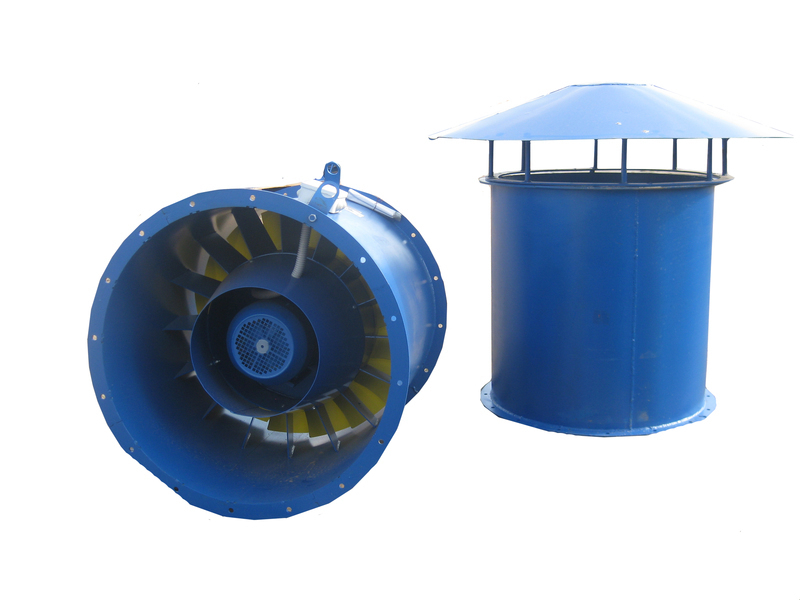

— В крышных вентиляторах ВОКП в качестве осевых используются вентиляторы типа ВО-25-188, ВО-30-160, ВО-06-300. Тип и номер вентилятора зависят от требуемых параметров. Для исключения проникновения в шахту атмосферных осадков на входной части устанавливается колпак.
ВО-06-300:
— низкого давления;
— конструктивное исполнение 2 по ГОСТ 11442-90 (по спец-
заказу изготавливаются вентиляторы исполнения 1);
— количество лопаток – 3 или 6 (по умолчанию 3).
Варианты изготовления:
Общего назначения и коррозионно-стойкие (ТУ 4861-019-02962743-2007):
— из углеродистой стали; К1.
Взрывозащищенные (ТУ 4861-068-02962743-2012):
— Р; — К3; — РК1.
Условия эксплуатации:
– Вентиляторы эксплуатируются в условиях умеренного (У) и тропического (Т) климата второй категории размещения по ГОСТ 15150. При обеспечении защиты двигателя от атмосферных воздействий допускается использование вентиляторов в условиях умеренного и тропического климата первой категории размещения.
– Температура окружающей среды от минус 40ºС до 40ºС (45ºС для вентиляторов тропического исполнения).
– Вентиляторы предназначенные для перемещения воздуха и других невзрывоопасных газовых смесей, не вызывающих ускоренной коррозии материала проточной части и колеса вентилятора (не более 0,1 мм в год), не содержащих липких веществ, волокнистых материалов, с содержанием пыли и других твердых примесей не более 10 мг/м3.
Акустические характеристики ВО-06-300
Технические характеристики ВО-06-300
Габаритно-присоединительные размеры (чертеж) ВО-06-300
Габаритно-присоединительные размеры (чертеж) ВОКП
