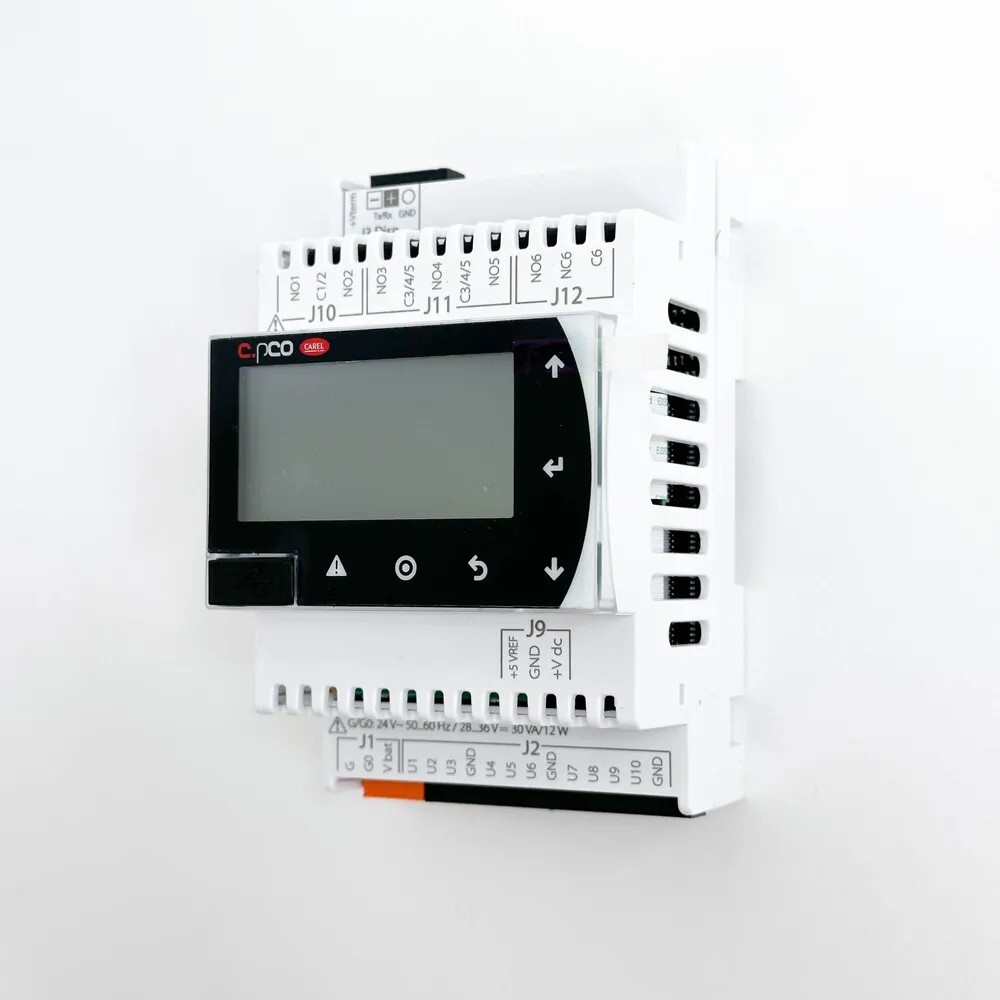

C.PCO MINI HIGH-END (P+D000UB00EF0) – это электронный программируемый контроллер, выпускаемый компанией Carel для систем отопления, охлаждения и кондиционирования воздуха. Контроллер поддерживает множество вариантов настройки, поэтому подходит для управления любой системой с учетом конкретных требований. Программное обеспечение c.suite, разработанное компанией Carel для своих программируемых контроллеров, предусматривает возможность гибкой настройки и создания программ управления под индивидуальные задачи.
Контроллер c.pCOMini предусматривает возможность конфигурирования входов и выходов, поддерживает терминалы семейства GD1 и может обмениваться данными с другими устройствами по трем последовательным портам, портам CANbus и Ethernet.
Универсальные входы и выходы легко настраиваются в зависимости от программы управления и служат для подсоединения активных и пассивных датчиков, цифровых входов, аналоговых выходов и выходов ШИМрегулирования. Таким образом, контроллер может использовать множество разных комбинаций конфигураций входов и выходов в зависимости от поставленной задачи.
Программное обеспечение c.Suite устанавливается на компьютер и предназначено для создания и редактирования программ управления, моделирования режимов работы и диспетчеризации, создания распределенной архитектуры и новых программ
управления за минимальное время. Программы управления загружаются в память контроллера по порту USB или Ethernet через программу c.Factory.
В семействе контроллеров c.pCOMini представлены модели как для монтажа на DINрейку (могут комплектоваться ЖК-дисплеем), так и монтажа в панель. Независимо от варианта монтажа каждый контроллер может выпускаться в трех вариантах комплектации (базовая, расширенная и топовая). Они отличаются портами обмена
данными и количеством входов/выходов.
Цифровые входы
Тип: цифровые входы с сухими контактами
Количество цифровых входов (DI): 2
Выходной ток, не более: 5 мА
Напряжение разомкнутого контакта, не более: 12 Vdc
Длина соединительного кабеля, не более: 10 м
Аналоговые выходы
Тип: непрерывный сигнал постоянного напряжения от 0 до 10 В, сигнал ШИМуправления 0/10 В частотой 100 Гц в синхронизации с питанием модуля управления с отсечкой фазы, сигнал ШИМ-управления 0/10 В частотой 100 Гц, сигнал ШИМ-управления 0/10 В частотой 2 кГц (вариант сигнала выбирается в программе управления)
Количество аналоговых выходов (Y): 2
Выходной ток, не более: 10 мА
Режим работы выхода ШИМ-регулирования настраивается в программе управления: рабочий диапазон 0–10 %...90–100 % (значения в диапазонах 1..9–91..99 % не поддерживаются).
Точность сигналов аналоговых выходов: ±3 % от полной шкалы,
Длина соединительного кабеля, не более: 10 м
Универсальные входы и выходы
Аналого-цифровой преобразователь: 14 бит
Тип входа выбирается в программе управления: NTC, PT1000, PT500, PT100, 4–20 мА, 0–1 В, 0–5 В, 0–10 В, 0–2 кГц (разрешение ±1 Гц), включение/выключение или цифровой вход типа открытый коллектор (Rpullup 2 кОм)
Тип выхода выбирается в программе управления: выход ШИМ-управления 0/3,3 В 100 Гц, выход ШИМ-управления 0/3,3 В 2 кГц, аналоговый выход 0–10 В; выходной ток, не более 2 мА
Количество универсальных входов/выходов (U): 10
Точность сигнала аналогового входа: ±0,3 % от полной шкалы
Точность сигнала аналогового выхода: ±2 % от полной шкалы
Длина соединительного кабеля, не более: 10 м
Цифровые выходы
Группа 1 (R1, R2); Группа 2 (R3, R4, R5): коммутация питания: НЕТ EN 60730-1: 2(1) A (50 000 циклов); UL60730: ток резистивной нагрузки 5 A, 250 Vac, 30 тыс. циклов, 105 °C, специализированный, ток полной нагрузки (FLA) 1А, ток пуска (LRA) 6А, 250 Vac, 30 тыс. циклов, 105 °C, категория C300, 250 Vac, 30 тыс. циклов, 105 °C.
Группа 3 (R6): коммутация питания: НЕТ EN 60730-1: 1(1) A (100 000 циклов)
Напряжение коммутации, не более: 250 VAC; UL 60730-1: ток резистивной нагрузки 1А, ток полной нагрузки (FLA) 1А, ток пуска (LRA) 6А, 250 VAC, категория D300, 30 000 циклов.
Коммутация питания R2 и R3 через твердотельное реле: 15 ВА 110/230 Vac или 15 ВА 24 Vac в зависимости от модели.
Между группами 1 и 2 стандартная изоляция. Между группой 3 и двумя другими группами усиленная изоляция, поэтому можно использовать разное питание.
Длина соединительного кабеля - не более 30 метров.
Однополюсный выход управления клапаном
Количество клапанов: 1
Мощность на каждый клапан, не более: 8 Вт
Тип регулирования: однополюсное
Разъем клапана: 6-контактный, фиксированная последовательность
Электропитание: 13 Vdc ±5 %
Ток, не более: 0,35 A на каждую обмотку
Сопротивление обмотки, не менее: 40 Ом
Длина соединительного кабеля, не более:
Жилые/промышленные помещения = кабель без экранирования длиной 2 м или экранированный кабель длиной 6 м с подключением к земле с обоих концов (E2VCABS3U0, E2VCABS6U0)
Жилые помещения = кабель без экранирования длиной 2 м
Электропитание:
Питание на клеммы контроллеры G и G0: 24 Vac +10 %/-15 % 50/60 Гц, от 28 до 36 Vdc, от +10 % до -15 %;
Питание на клеммы контроллеры G и Vbat: +18 Vdc только от модуля Ultracap (EVD0000UC0).
Прим.: при питании от источника постоянного тока принудительное закрытие клапана ExV при сбое электропитания не происходит.
Минимальное время работы при условии подключения к модулю Ultracap: 60 секунд без принудительно закрытия клапана, 40 секунд с принудительным закрытием клапана.
Мощность потребления, не более: 30 ВА / 12 Вт (40 ВА при совместном использовании источника питания и модуля Ultracap). Усиленная изоляция между основным источником питания и контроллером обеспечивается защитным трансформатором.
Защита от короткого замыкания: внешний предохранитель 2.5 AT. Контроллер не имеет защиты от короткого замыкания и перегрузки (IEC61558-2-6).
Напряжение контактов, не более (NO1…C6): 250 Vac;
Сечение проводов цифровых выходов, не менее: 1,5 мм2
Сечение проводов остальных разъемов, не менее: 0,5 мм2
Выходы питания контроллера
Тип: выход +Vdc на внешний датчик, выход +5 Vref на внешний датчик; выход +Vterm на терминалы
Номинальное напряжение выхода +Vdc: 12 Vdc ±8 %
Ток выхода +Vdc, не более: 50 мА, защита от короткого замыкания
Номинальное напряжение выхода +5Vref: 5 Vdc ±3 %
Ток выхода +5 Vref, не более: 50 мА, защита от короткого замыкания
Номинальное напряжение выхода +Vterm: от 24 до 36 Vdc, ±5 % в зависимости от напряжения питания контроллера
Максимальный ток 100 мА. Для электропитания терминалов CAREL pGD1, pLDPRO и thTUNE. Имеется защита от короткого замыкания.
Длина соединительного кабеля, не более: 10 м
Встроенные часы:
Точность встроенных часов: 50 ppm
Характеристики съемной батареи: литиевая батарея типа таблетка BR2032, 3 Vdc
Срок службы батареи: не менее 5 лет в нормальных рабочих условиях
Инструкции по замене батареи: Запрещается самостоятельно менять батарею.
Назначение батареи: предназначена только для питания встроенных часов при отключении контроллера от электропитания. Старайтесь не превышать указанную рабочую температуру контроллера во избежание сокращения срока службы батареи. Если при включении контроллера часы показывают неправильное время, необходимо
заменить батарею.

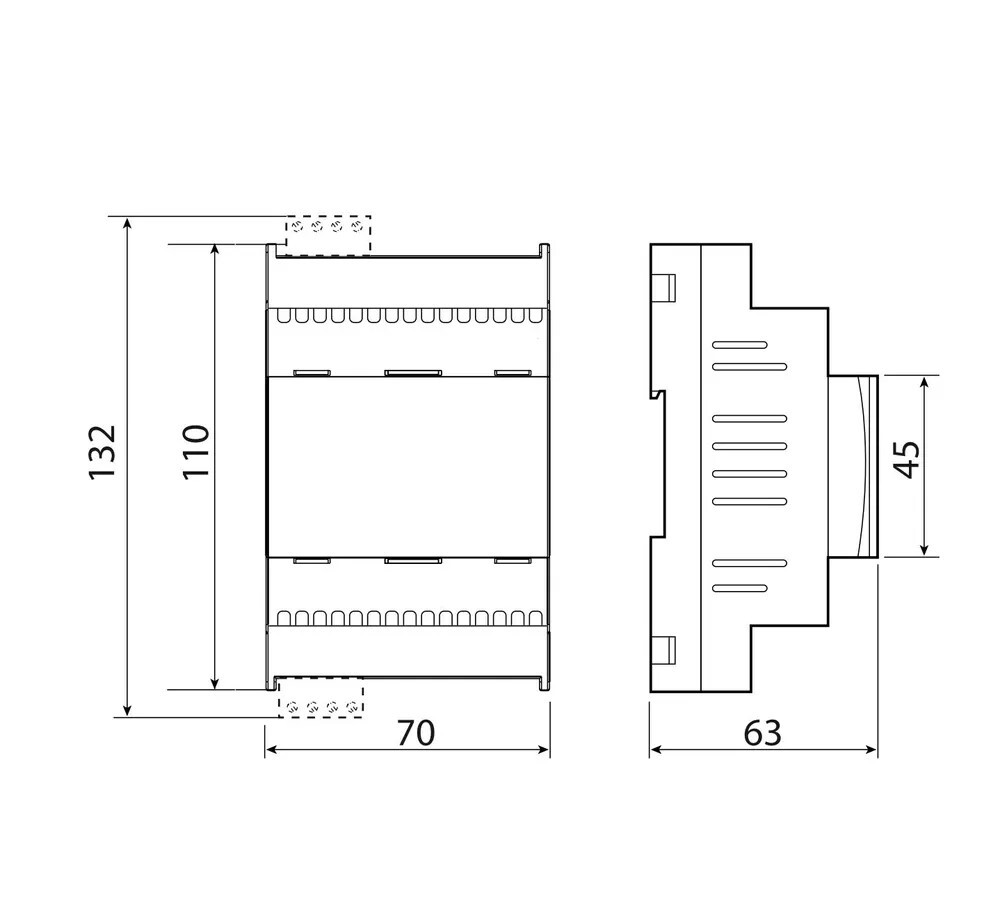

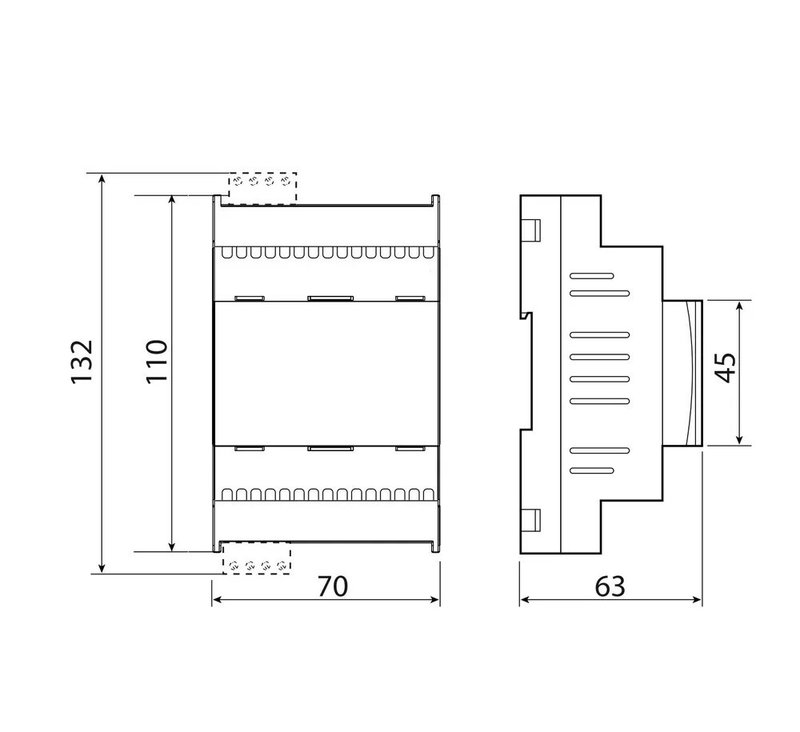

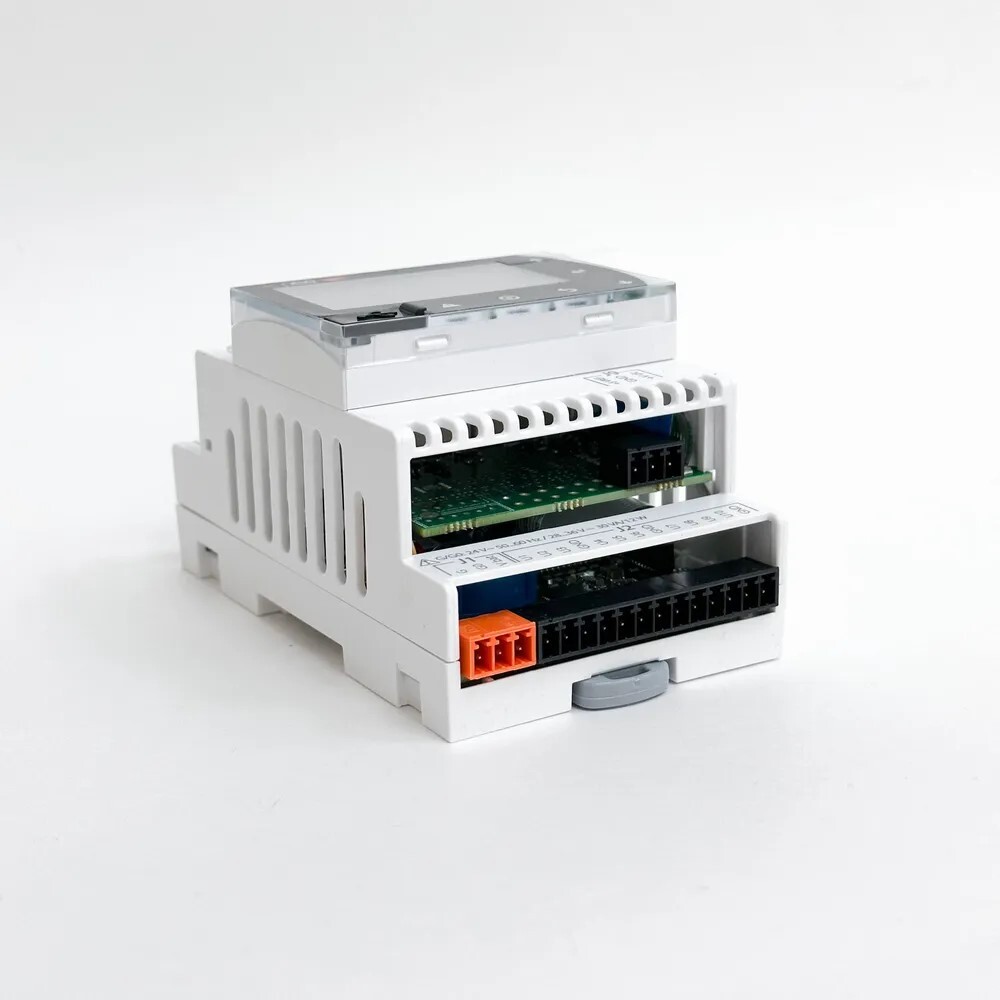

Габариты: занимает 4 места на DIN-рейке = 70x110x63 мм; в панель = 147,3x81,3x70,5 мм.
Монтаж на DIN-рейку: устанавливается на DIN-рейку по стандарту DIN 43880, CEI EN 50022.
Общие характеристики:
- Монтаж на DIN-рейку (занимает 4 места) или врезной монтаж;
- 10 универсальных входов/выходов;
- 6 релейных выходов;
- Встроенный порт Fieldbus/BMS;
- Встроенный порт Ethernet;
- Встроенный привод EXV для управления ТРВ с однополюсным двигателем;
- Поддержка модуля аварийного питания Ultracap;
- 1 порт microUSB типа «Host» и «Device»;
- 1 порт CANOpen для расширения ввода/вывода;
- Поддержка NFC;
- Модели Basic, Enhanced, Smart и High End обеспечивают максимальную гибкость, позволяя адаптироваться к любым решениям.
- Класс защиты передней панели (с закрытой панелькой порта USB): Модель для монтажа на DIN-рейку = IP40; модель для монтажа в панель = IP65
