Описание

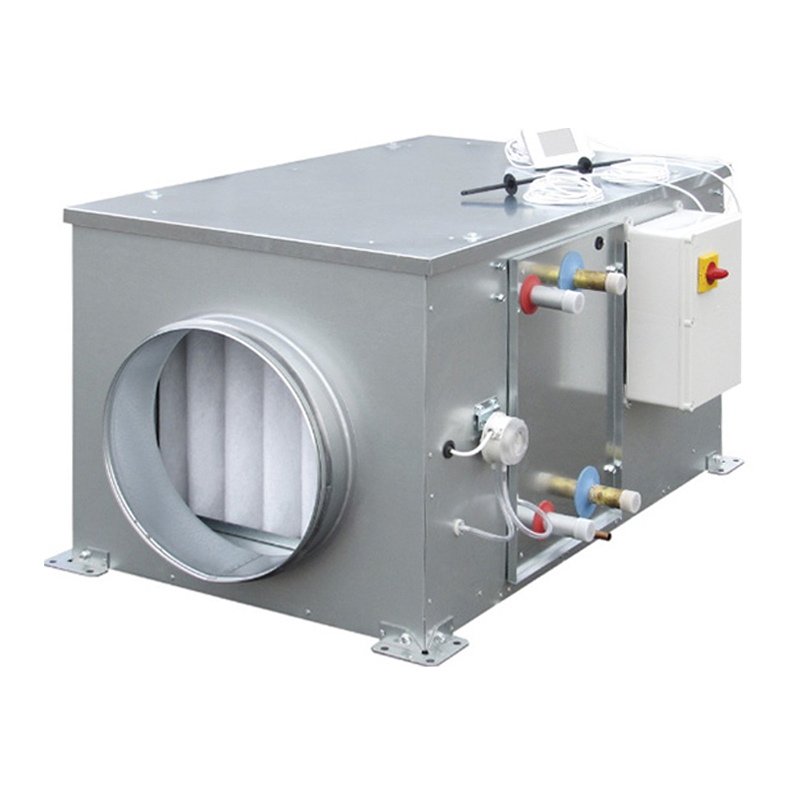

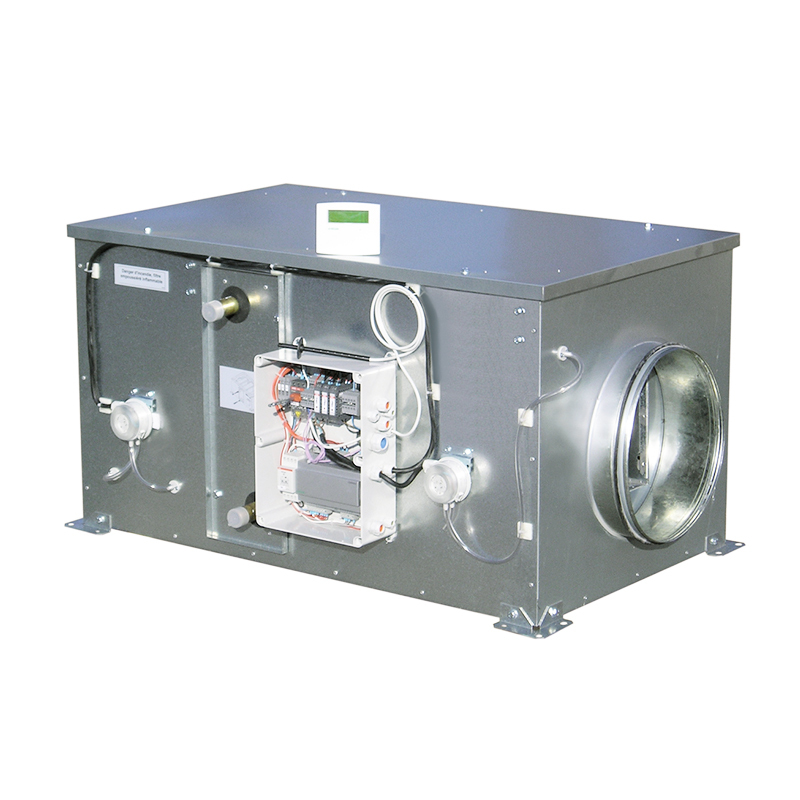

Компактные приточные установки серии CAIB предназначены для организации приточной вентиляции в небольших помещениях, таких как офисы, квартиры, коттеджи. Установки комплектуются встроенной системой автоматики с выносным пультом управления, обладают сбалансированной производительностью и низким уровнем шума.
Корпус установок изготавливается из оцинкованной листовой стали с теплозвукоизоляцией из негорючего стекловолона толщиной 50 мм. Плотность изоляции 40кг/м3. Для удобства монтажа установки оснящаются четырьма кронштейнами. Подсоединение к воздуховодам осуществляется при помощи круглых патрубков с резиновыми уплотнителями.
Все установки CAIB оснащаютсявентиляторами свободного напора, с крыльчатками из оцинкованной стали, с электродвигателями постоянного тока и воздушными фильтрами класса G4.
ОСОБЕННОСТИ КОНСТРУКЦИИ
Водяной воздухонаргеватель:
- 3-х рядный водяной теплообменник с медными трубками и алюминиевым оребрением, собранный на раме из оцинкованной листовой стали;
- Правая сторона присоединения, если смотреть со стороны забора воздуха;
- Функция защиты от замораживания на основе накладного датчика температуры;
- 3-ходовой клапан (24В) с приводом с пропорциональным регулированием (0-10В). Клапан и привод поставляются в комплете, но не установленными на оборудовании.
Водяной воздухоохладитель:
- 4-х рядный водяной теплообменник с медными трубками и алюминиевым оребрением, собранный на раме из оцинкованной листовой стали;
- Правая сторона присоединения, если смотреть со стороны забора воздуха;
- Поддон для сбора конденсата из нержавеющей стали и каплеуловитель;
- 3-ходовой клапан (24В) с приводом с пропорциональным регулированием (0-10В). Клапан и привод поставляются в комплете, но не установленными на оборудовании.
Корпус установок изготавливается из оцинкованной листовой стали с теплозвукоизоляцией из негорючего стекловолона толщиной 50 мм. Плотность изоляции 40кг/м3. Для удобства монтажа установки оснящаются четырьма кронштейнами. Подсоединение к воздуховодам осуществляется при помощи круглых патрубков с резиновыми уплотнителями.
Все установки CAIB оснащаютсявентиляторами свободного напора, с крыльчатками из оцинкованной стали, с электродвигателями постоянного тока и воздушными фильтрами класса G4.
ОСОБЕННОСТИ КОНСТРУКЦИИ
Водяной воздухонаргеватель:
- 3-х рядный водяной теплообменник с медными трубками и алюминиевым оребрением, собранный на раме из оцинкованной листовой стали;
- Правая сторона присоединения, если смотреть со стороны забора воздуха;
- Функция защиты от замораживания на основе накладного датчика температуры;
- 3-ходовой клапан (24В) с приводом с пропорциональным регулированием (0-10В). Клапан и привод поставляются в комплете, но не установленными на оборудовании.
Водяной воздухоохладитель:
- 4-х рядный водяной теплообменник с медными трубками и алюминиевым оребрением, собранный на раме из оцинкованной листовой стали;
- Правая сторона присоединения, если смотреть со стороны забора воздуха;
- Поддон для сбора конденсата из нержавеющей стали и каплеуловитель;
- 3-ходовой клапан (24В) с приводом с пропорциональным регулированием (0-10В). Клапан и привод поставляются в комплете, но не установленными на оборудовании.

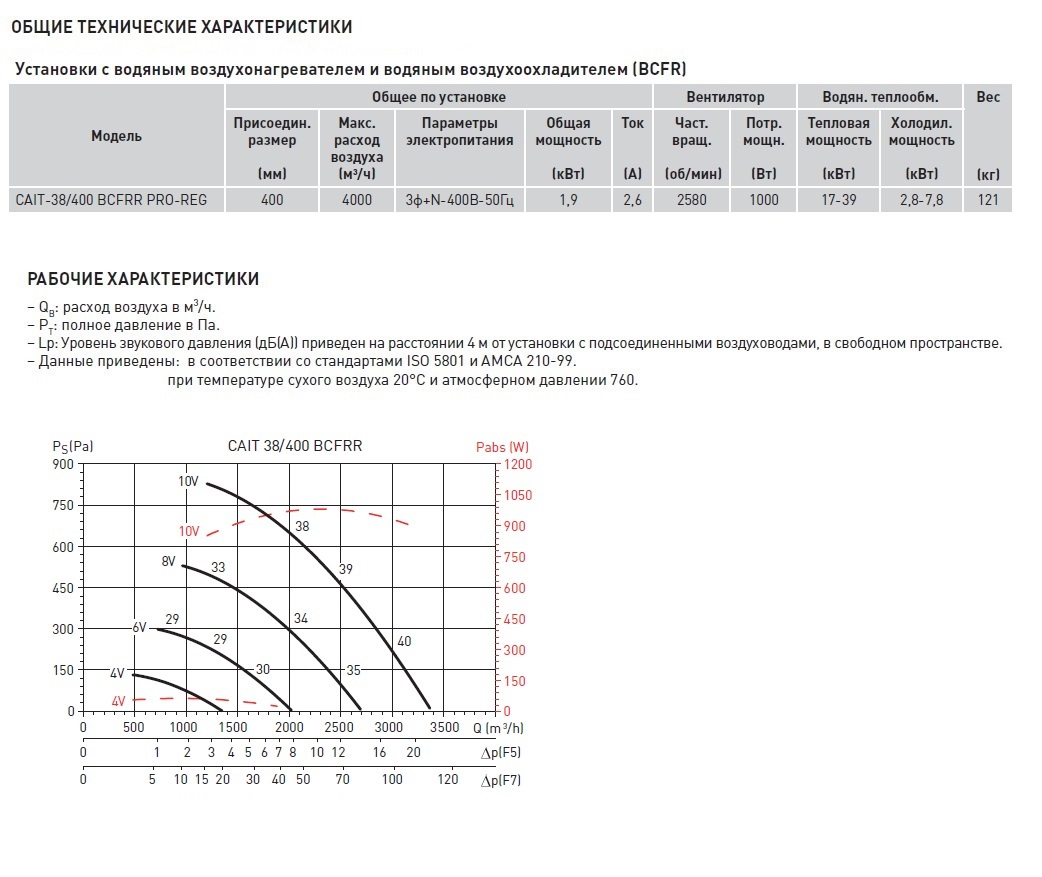

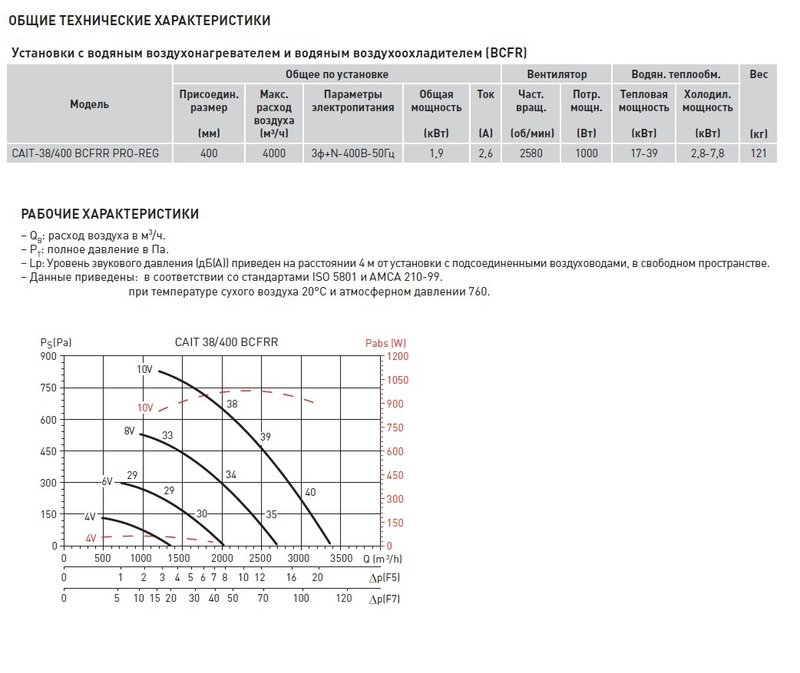

Характеристики
Материал
Металл
Страна производитель
Испания
Тип электродвигателя
EC
Макс. расход воздуха (м3/ч)
4000
Присоединительный диаметр (мм)
400
Класс защиты IP
IP54
Макс. площадь помещения, м2
1065
Параметры электропитания
3ф+N-400В-50Гц
Тип термозащиты
Встроенная

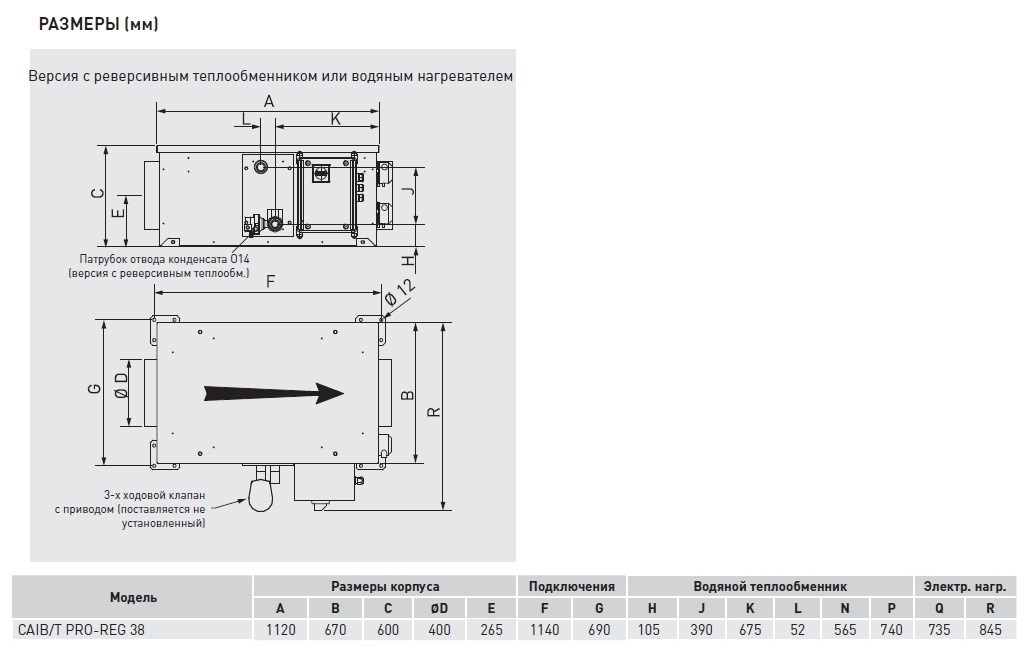

Габариты (ШхВхГ)
670x600x1120
Вес (кг)
121
Класс изоляции двигателя
B
Частота вращения (об/мин)
2580
Присоединительные размеры (мм)
0
Ток (А)
2.6
Фильтр
Да
Мощность двигателя (кВт)
1
Толщина изоляции, мм
50
Класс очистки
G4
Уличное исполнение
Нет
Расположение автоматики
Снаружи
Сигнализация о неисправности вентилятора
Да
Оповещение о невозможности достижения заданного парам.
Да
Режим пожара через внешний контакт
Да
Сигнализация о потери связи между контрол. и пультом
Да
Защита от замораживания теплообменника
Да
Журнал ошибок
Да
Внешний проводной пульт с сенсорным дисплеем
Да
Протокол MODBUS RTU (RS485)
Да
BACNET через порт TCP/IP
Да
Веб сервер через порт TCP/IP
Да
Сервисный выключатель на щите управления
Да
Клеммная коробка и контроллер внутри щита управления
Да
Поддержание постоянного расхода воздуха (режим CAВ)
Да
Регулирование расхода воздуха по внешнему сигналу 0-10
Да
Изменение производительности согласно таймеру
Да
Включение установки на макс. производ. по внеш. сигнал
Да
Выключение установки по внешнему сигналу
Да
Датчик температуры наружного воздуха
Да
Датчик температуры приточного воздуха
Да
Накладной датчик температуры воды
Да
Термостат режима «зима»/«лето» на подводящем патрубке
Да
Управление приводом воздушного клапана (опция)
Да
Датчик наружного воздуха TG/K3 PT1000
Да
Датчик температуры приточного воздуха TG/K3 PT1000
Да
Пропорциональное управление электрическим возд.нагрев.
Нет
Управ. производ. водяного теплооб. при помощи 3-х ход.
Да
Управление мощностью нагрева при помощи 3-х ход. клап.
Да
Комнатный датчик температуры TG-A1 PT1000
Опция
Датчик температуры системы защиты от замораж PT1000
Да
Сигнализация о загрязнении фильтров
Да
Сигнализация о неисправности датчиков
Да
Макс. тепловая мощность (кВт)
39
Общая мощность (кВт)
1.9

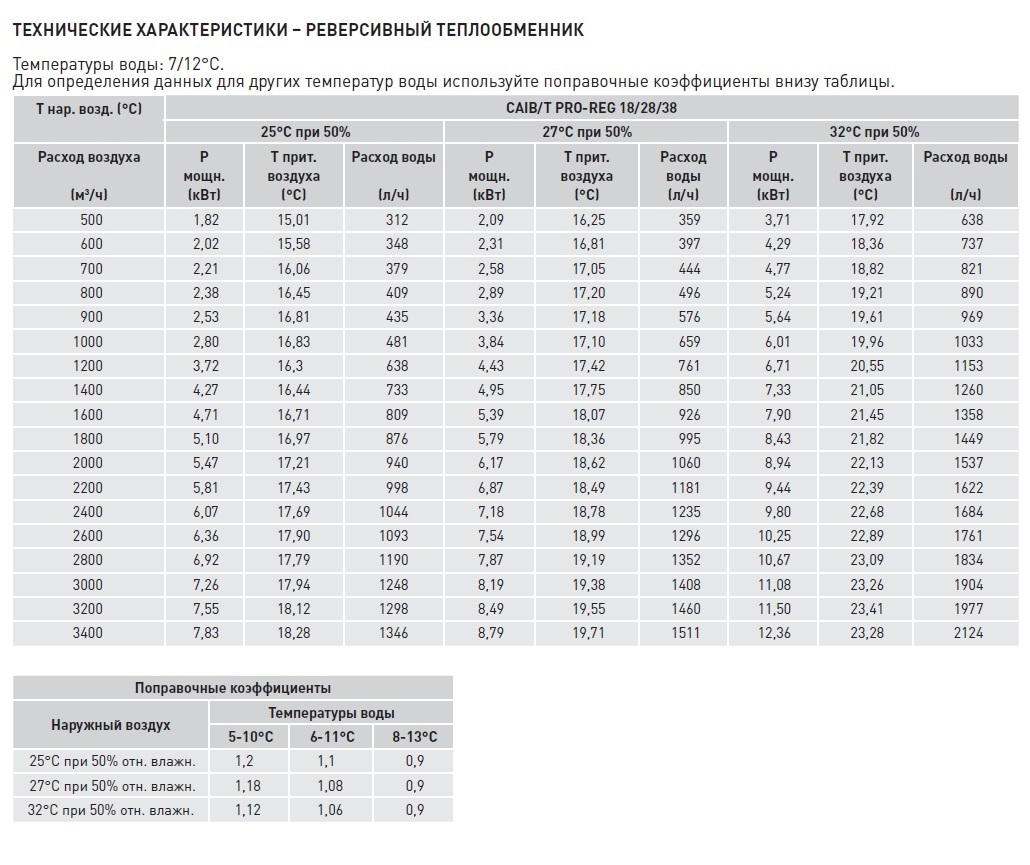

Макс. хлодил. мощность (кВт)
7.8
