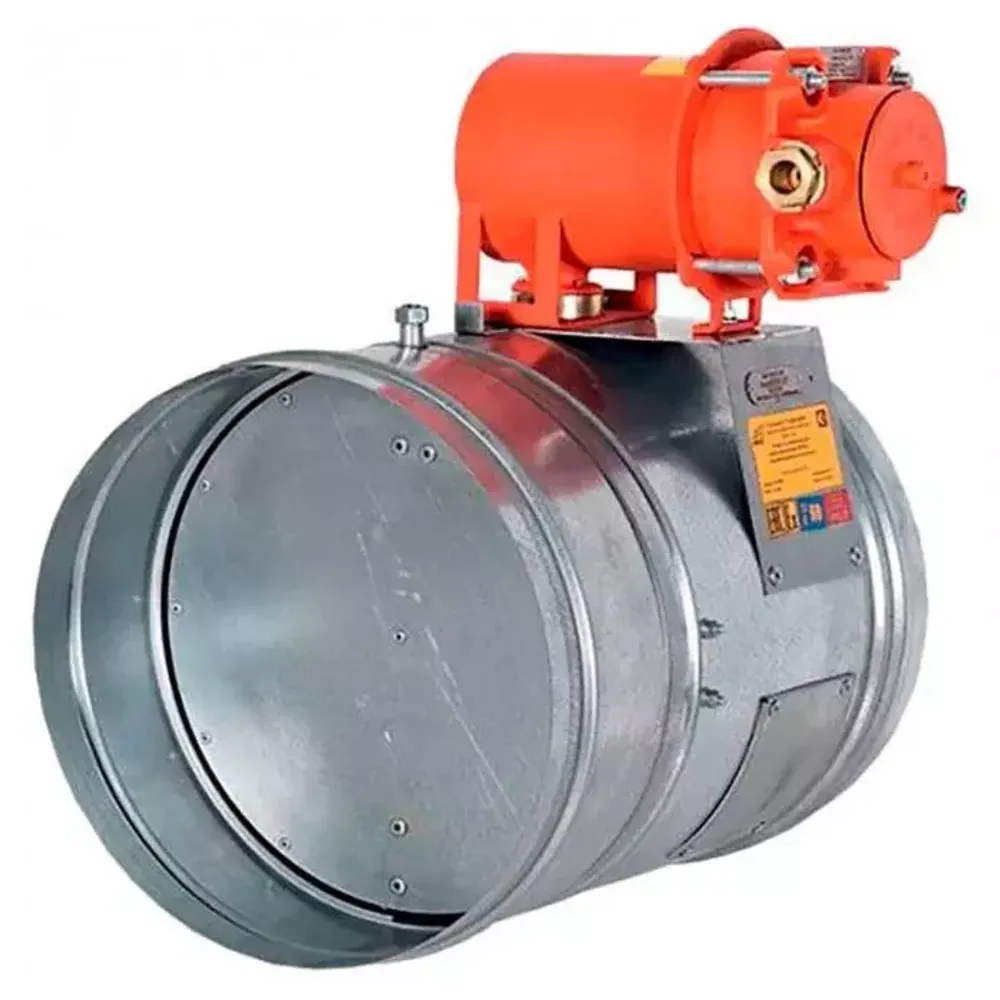

Клапан взрывозащищенный КЛОП-2 (60)-НЗ-ВЗ-225
Нормально закрытый (НЗ) взрывозащищенный (ВЗ) клапан КЛОП-2 предназначен для систем механической приточно-вытяжной противодымной вентиляции (в том числе компенсирующей подачи воздуха), а также может применяться в качестве дымового клапана в системах дымоудаления с механическим побуждением. Клапан дымоудаления КЛОП-2 изготавливается в обычном (общепромышленном) и морозостойком исполнении. Применение клапана осуществляется в соответствии с требованиями нормативных документов и специальных технических условий.
Клапан КЛОП-2 взрывобезопасный может устанавливаться во взрывоопасных зонах 1 и 2 согласно классификации ГОСТР 51330.9-99, а также в зонах класса 21 и 22 в соответствии с маркировкой взрывозащиты. При этом окружающая среда может содержать взрывоопасные проводящие летучие частицы и пыль в соответствии с маркировкой взрывозащиты. Необходимость и возможность установки взрывобезопасного клапана в конкретной потенциально взрывоопасной зоне может определяться согласно гл.7.3. ПУЭ, а также по ГОСТ 51330.9-99 и ГОСТ Р МЭК 61241-1-2-99. Конструкция взрывонепроницаемой оболочки выполнена с учетом требований ГОСТ Р МЭК 60079-1-2011.
Предел огнестойкости клапана КЛОП-2(60):
- в режиме нормально закрытого клапана – EI 60;
- в режиме дымового клапана – E 60.
Дымовой клапан КЛОП-2 выпускается круглого сечения с фланцевым или с ниппельным соединением. Привод клапана устанавливается снаружи корпуса. Клапан с пределом огнестойкости 60 мин изготавливается с электромагнитным приводом или приводами BELIMO. Корпус клапана изготавливается из оцинкованной стали. Заслонка клапана заполнена термоизоляцией. По специальному заказу клапан может быть изготовлен из нержавеющей стали (исп. «Нерж. сталь»). Корпус и заслонка такого клапана изготавливаются из нержавеющей стали, остальные узлы и элементы конструкции – из углеродистой стали с антикоррозионным цинковым покрытием.
Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию. Клапан не следует устанавливать в системах местных отсосовагрессивных веществ. Клапан КЛОП-2 работоспособен в любой пространственной ориентации.
