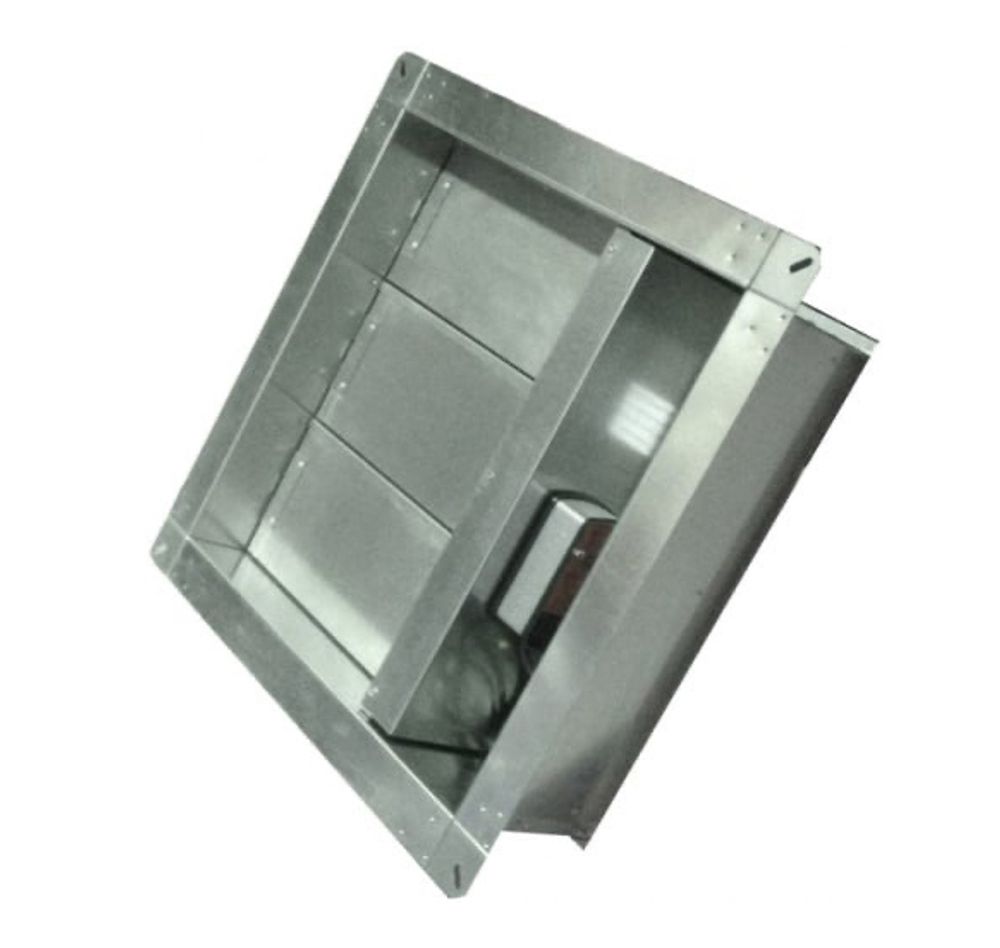

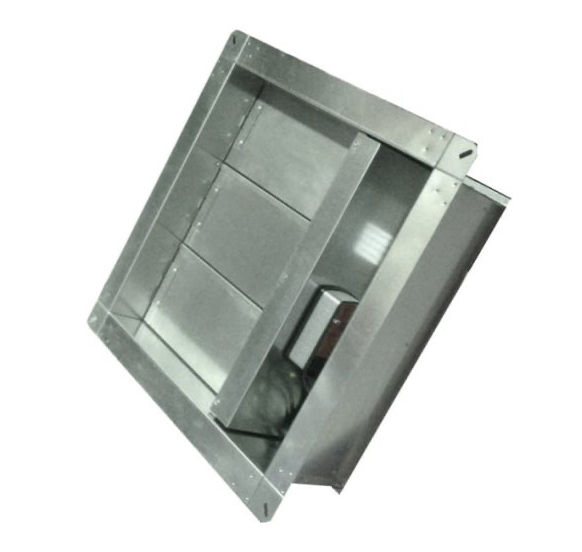

Клапаны противопожарные систем дымоудаления и подпора КДМ-1, КДМ-СЛ
Общие сведения:
Предел огнестойкости
КДМ-СЛ в режиме нормально закрытого клапана ЕI190, EI120
КДМ-1 в режиме дымового клапана Е90, Е120
Назначение:
Клапан противопожарный КДМ/КДМ-СЛ (далее клапан) по своему функциональному назначению применяется в качестве клапана дымоудаления с нормально закрытой заслонкой. Клапан устанавливается в проемах или в местах прохода указанных систем через противопожарные преграды с нормируемым пределом огнестойкости (противопожарные стены, перегородки и перекрытия). Клапан дымоудаления предназначен для открывания проемов противодымной вентиляции. Клапан устанавливается в проемах стен, перекрытий, подвесных потолков, а также в торце воздуховодов (в исполнении СЛ устанавливается в проемы лифтовых шахт). Применение клапанов регламентируется согласно требованиям СП 60.13330.2020 и СП 7.13130.2013.
Конструкция:
- Клапан КДМ-1 представляет собой корпус из оцинкованной стали, в теле которого на оси при помощи сервопривода либо системы рычагов перемещается заслонка/ заслонки из оцинкованной стали.
- Клапан КДМ-СЛ по своему конструктиву аналогичен КДМ-1; отличие, обеспечивающее степень огнезащиты EI90 EI120 – заслонки из огнеупорного материала, зажатого между оцинкованных листов.
- В обеих конструкциях для предотвращения утечек дымовой газовоздушной смеси в местах зазоров между заслонкой и корпусом проложен огнеупорный уплотнительный кремнеземный шнур.
- Клапаны изготавливаются как в канальном, так и в стеновом исполнении.
- Особенностью конструкции клапанов многостворчатых клапанов КДМ-1 и КДМ-СЛ является отсутствие вылета заслонок за габариты клапана за счет рычажной системы, что позволяет их размещение в строительных конструкциях с определенными требованиями, такими, как лифтовые шахты.
Материал изготовления:
- Корпус – оцинкованная сталь
- Заслонка – огнеупорный материал
Условия эксплуатации:
- Вид климатического исполнения по ГОСТ 15150-69 – У2
- Температура окружающей среды от -30 до +40 °С. Умеренный климат; 2 категория размещения
- Допустимое содержание механических примесей – не более 100 мг/м3
- Верхнее значение относительной влажности воздуха - 90% при 20°С
- Установка клапанов прямоугольного сечения допускается в системах со статическим давлением не более 1500 Па, и не более 700 Па
- Клапаны КДМ-1, КДМ-СЛ не подлежат установке в помещениях категорий А и Б по взрывопожароопасности, в системах вентиляции и местах отсоса взрывопожароопасных и агрессивных сред, а также в системах, не подвергающихся очистке от горючих отложений
- Клапаны КДМ работоспособны в любой пространственной ориентации
- Подачу сигнала на открытие клапана производить на 13-15 с раньше пуска вентилятора.
- Применение клапана осуществляется в соответствии с требованиями СП 60.13330.2020, СП 7.13130.2013 и действующими территориальными строительными нормами.
