Описание

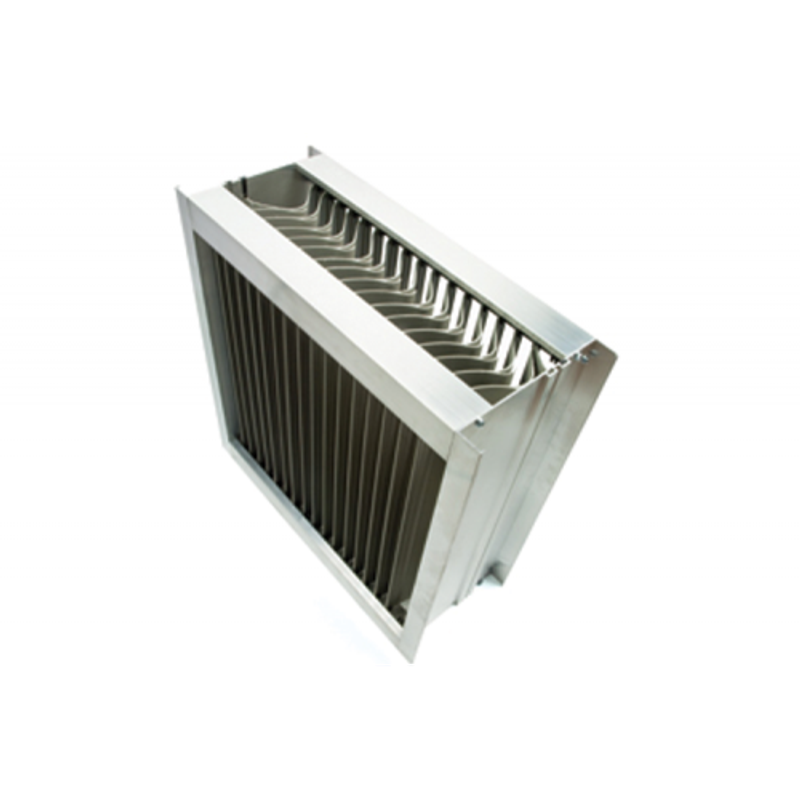

Каплеуловитель для вентиляции, или как его еще называют каплеотделитель серии PSG20 - играют важную роль в системе вентиляции и многих других технологических операциях.
Основное его назначение это улавливание частиц (капель) жидкости в проходящем воздушном потоке. Технический каплеотделитель значительно снижает попадание частиц воды и других примесей в дальнейшую вентиляционную систему, тем самым обеспечивая более долгий срок службы оборудования.
Канальный каплеуловитель PSG 10, собранный по системе «APS Arosio» используется при скорости воздуха в живом сечении — 2-5 м/с и способен улавливать капли от 10 до 2 мкм. Ламели (лопатки) изготавливаются из полипропилена или алюминия и имеют шаг 25 или 33 мм. Корпус изготовлен из алюминиевого профиля. Возможно изготовление в оцинкованном корпусе.
Назначение:
Сбор влаги из воздушного потока, ведь сконденсированные капли, которые переносятся в воздушную систему ведут к смачиванию вентиляционных фильтров, тем самым уменьшая срок службы фильтров а также приводя к дальнейшему распространению примесей в воздуховоды. Поэтому так важно на входящем потоке устранить возможность переноса влаги, тем самым уменьшая возможность коррозии системы, ее неприглядный вид и распространение грибкового образования.
Механизм удаления капель при помощи капельного сепаратора:
Капли удаляются из воздушного потока за счет трех этапов, которые выполняются последовательно:
- 1 этап это - столкновение влажного потока воздуха с лопаткой и прилипание частиц к ней,
- 2 этап это - слияние микрокапель в более крупную каплю
- 3 этап это - дренажный отвод по лопатке. За счет импульса отфильтрованные капли двигаются по прямым линиям. Если посмотреть на различные варианты лопаток каплеуловителя для вентиляционной системы, то легко понять, почему эффективность удаления влаги прямо пропорциональна ее конструкции и скорости движения воздушного потока.
Аэродинамические характеристики
Конструкция:
• Рама — Экструдированный алюминий, EN AW 6060 T6

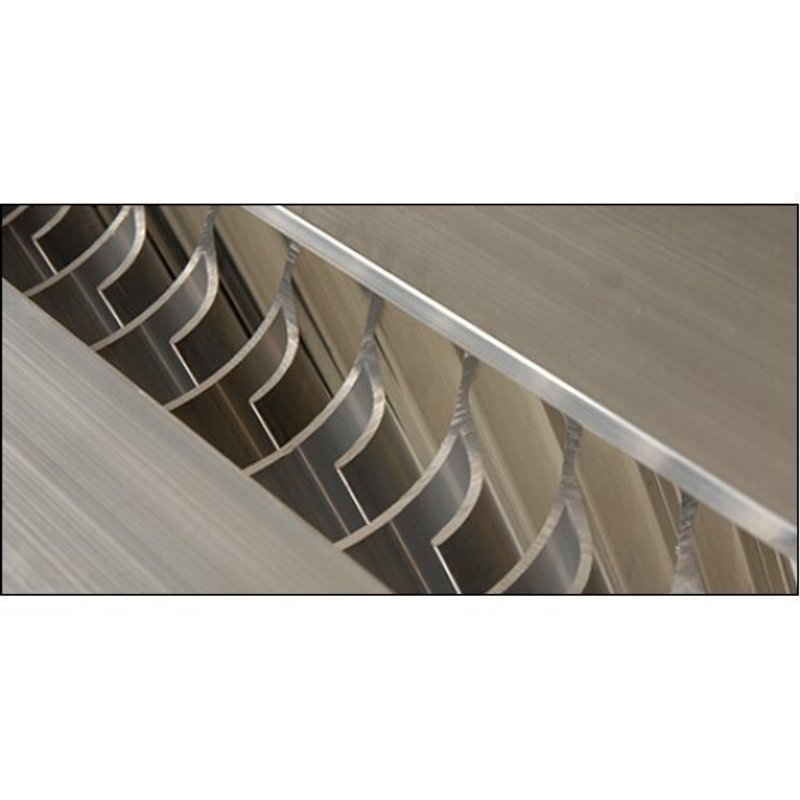

• Лопатка — Экструдированный алюминий EN AW 6060 T6 / полипропилен / черный полипропилен
• Специальная система крепления
• Регулируемый закрывающий профиль
• Лопатка — шаг 25/33 мм
Условия эксплуатации:
• Температура — диапазон рабочих условий +130 ° C полипропилен/ + 70 ° C черный полипропилен
Опции:

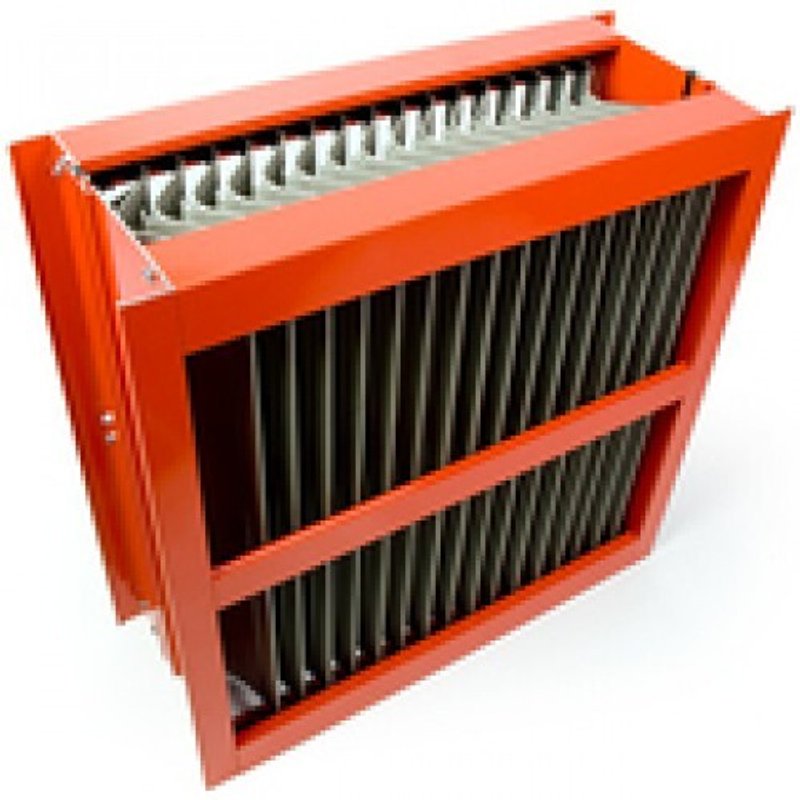

• анодированный / окрашенные профиль
• Не содержит сертифицированные кремнийорганические и галогенные агенты
