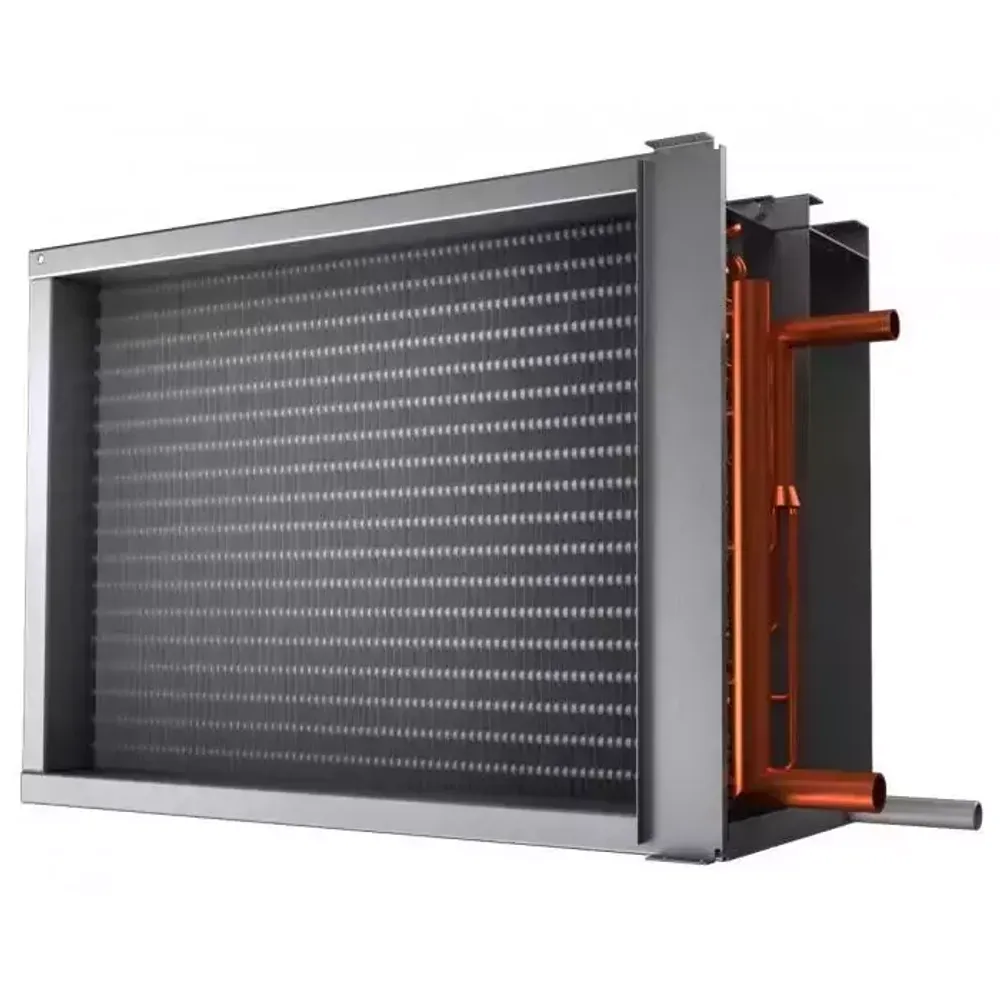

Испаритель фреоновый 3-х рядный правый TEF 03.R0.60-30 предназначен для охлаждения, посредством испарения, подаваемого в них от холодильных агрегатов – компрессорно-конденсаторных блоков фреонового хладагента входящего воздуха и других невзрывоопасных газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержащих липких веществ, волокнистых и абразивных материалов, с содержанием пыли и других твёрдых примесей не более 100 мг/м3.
Испарители предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150.
Левое исполнение теплообменника (L0) предназначено для монтажа при расположении подводящих патрубков слева по ходу воздуха, для
правого (R0) – справа.
Конструктивно теплообменники являются 3-х рядными 1-контурными медно-алюминиевыми пластинчатыми теплообменными агрегатами.
Поверхность теплообмена изготовлена из алюминиевых пластин толщиной 0,13мм и проходящих через них медных трубок (диаметр 3/8D/9.52мм).
Расположение трубок шахматное. Неразборный корпус изготавливается из оцинкованного листа марки 08ПС. Соединение труб подвода хладагента выполнено под пайку.
Основной областью применения теплообменников с внешним оребрением является:
- Водные нагреватели и охладители для приточно-вытяжных установок, воздушных завес, фанкойлов, отопительных систем в промышленных объектах и больших помещениях
- Конденсаторы для холодильного оборудования
- Чиллеры — охладители жидкости
- Компрессорно-конденсаторные агрегаты
- Гастрономическое оборудование и холодильные столы
- Иное специальное холодильное оборудование
- Испарители для систем кондиционирования, тепловых насосов, статических испарителей в витринах, охладителей воздуха
| Размеры, мм | |||||||||||||
| А | Б | В | Г | Д | Е | ж | М | Н | К | П | Р | d | D |
| 600 | 300 | 620 | 320 | 640 | 340 | 9 | 64 | 230 | 870 | 160 | 70 | 16 | 22 |
