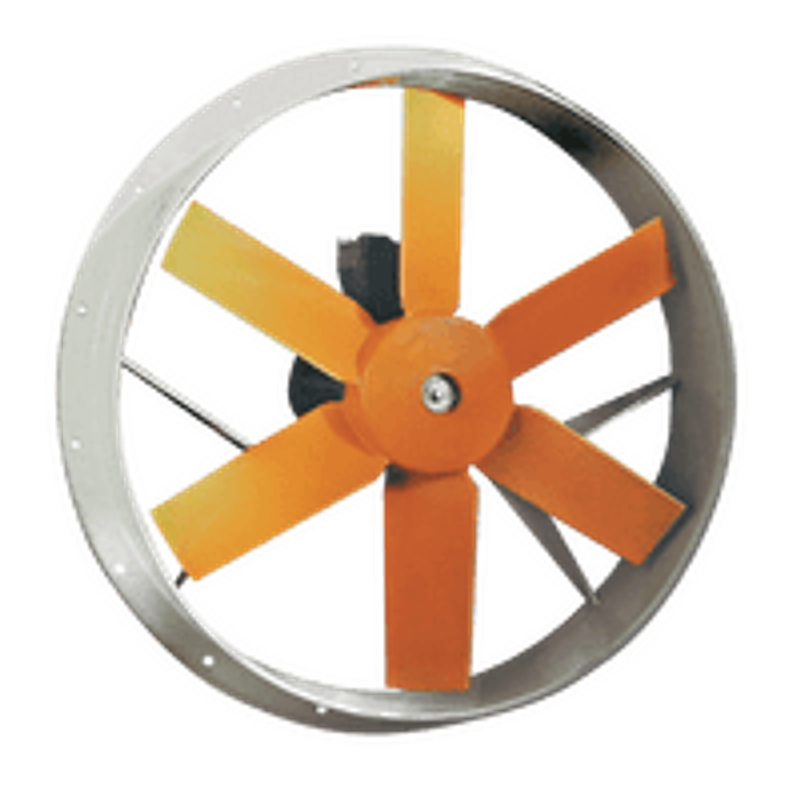

Круглые осевые вытяжные вентиляторы с сертификацией ATEX оснащены искробезопасными электродвигателями (CEE ExII2G Ex d) для работы во взрывоопасных средах.
Вентилятор:
• Роторы из литого алюминия.
• Направление воздуха двигатель-крыльчатка.
• Огнеупорный кабельный сальник в комплекте.
•Опорное кольцо изготовленное из листовой стали с алюминиевым ободом в области крыльчатки согласно EN-14986.
Двигатель:
• Электродвигатели класса F с шарикоподшипниками, степень защиты IP55, сертификация ATEX, защита от взрыва Ex d IIB + H2 T4.
• Однофазные электродвигатели на 230 В, 50 Гц, и трехфазные на 230/400 В, 50 Гц (до 4 кВт), и 400/690 В, 50 Гц (с мощностью более 4 кВт).
• Рабочая температура: от −25 до +40 °C.
Покрытие:
• Антикоррозионное покрытие с краской ATEX, без компонентов железа, на полиэфирной смоле, полимеризованной при 190 ºC, предварительно обезжиренное нанотехнологической обработкой без фосфатов.
Под заказ:
• Специальные обмотки для разных напряжений и частот.
• Конструкция ATEX для различных категорий.
• Вентиляторы с 2-скоростным электродвигателем.
Технические характеристики
| Модель | Скорость (об/мин) |
Сила тока макс. (А) |
Мощность (кВт) |
Объем воздуха (м³/ч) |
Шум (дБ) |
Вес (кг) |
|
| 230 В | 380-400 В | ||||||
| HDF-63-4T | 1410 | 5,20 | 3,00 | 1,10 | 15100 | 76 | 49,0 |
| HDF-63-6T | 935 | 2,77 | 1,60 | 0,37 | 12400 | 64 | 36,5 |
| HDF-71-4T | 1410 | 5,20 | 3,00 | 1,10 | 20000 | 79 | 52,0 |
| HDF-71-6T | 930 | 3,46 | 2,00 | 0,55 | 13800 | 67 | 43,0 |
| HDF-80-4T | 1440 | 12,30 | 7,10 | 3,00 | 34100 | 83 | 76,0 |
| HDF-80-6T | 910 | 5,8 | 3,40 | 1,10 | 20200 | 72 | 65,5 |
| HDF-90-4T | 1450 | 15,76 | 9,10 | 4,00 | 48200 | 89 | 87,0 |
| HDF-90-6T | 940 | 7,62 | 4,40 | 1,50 | 30000 | 77 | 83,0 |
Акустические характеристики
Указанные значения определяются с помощью показателей уровня звукового давления и звуковой мощности в дБ(A), полученных в свободном пространстве, на расстоянии, равном двукратному размаху лопастей вентилятора, и увеличенному на диаметр крыльчатки, но не менее 1,5 м.
Уровень звуковой мощности Lw(A) в дБ(A) в диапазоне частот [Гц]
| Модель | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
| 63-4 | 52 | 66 | 85 | 85 | 86 | 84 | 80 | 71 |
| 63-6 | 40 | 54 | 73 | 73 | 74 | 72 | 68 | 59 |
| 71-4 | 56 | 76 | 84 | 89 | 91 | 88 | 81 | 70 |
| 71-6 | 44 | 64 | 72 | 77 | 79 | 76 | 69 | 58 |
| 80-4 | 60 | 80 | 88 | 93 | 95 | 92 | 85 | 74 |
| 80-6 | 49 | 69 | 77 | 82 | 84 | 81 | 74 | 63 |
| 90-4 | 67 | 88 | 95 | 100 | 103 | 99 | 92 | 81 |
| 90-6 | 55 | 76 | 83 | 88 | 91 | 87 | 80 | 69 |
