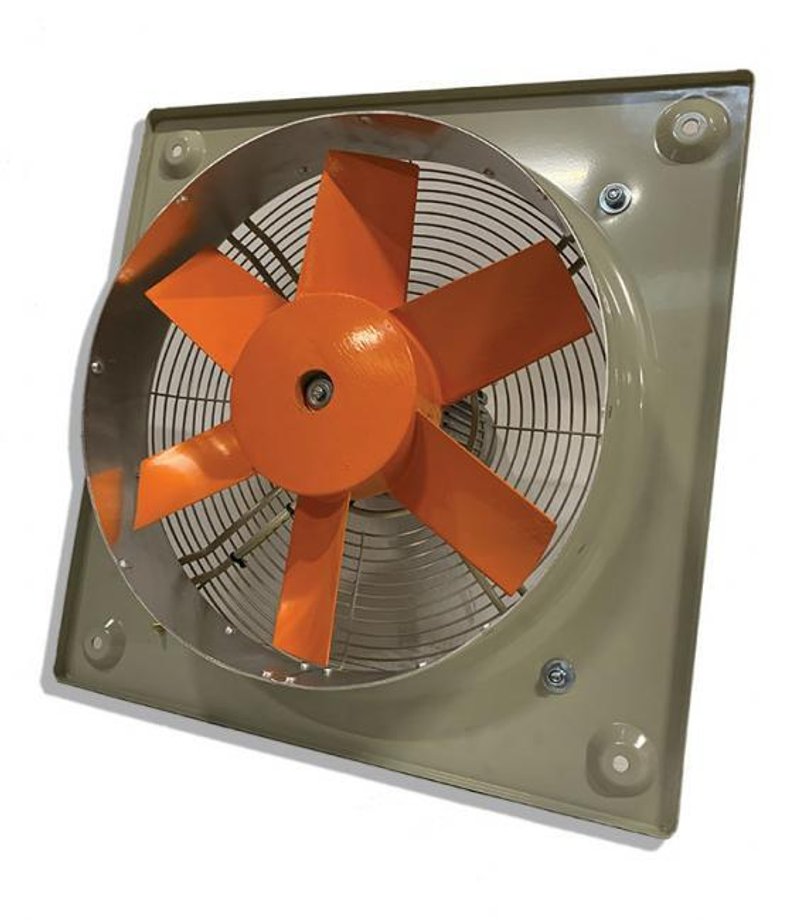

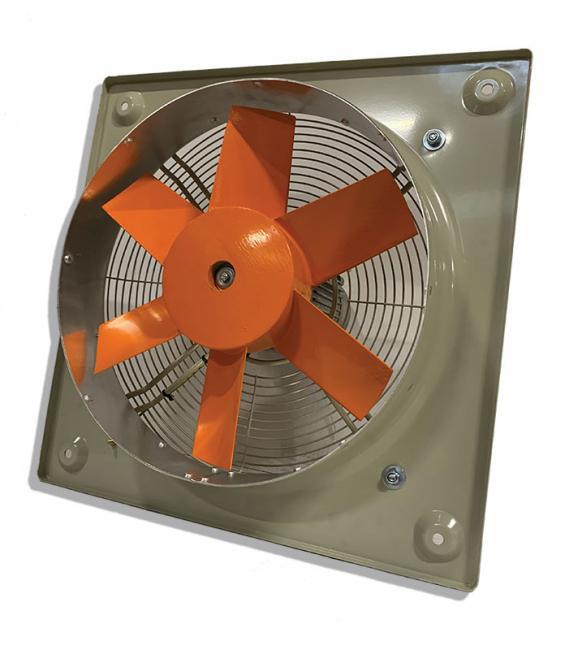

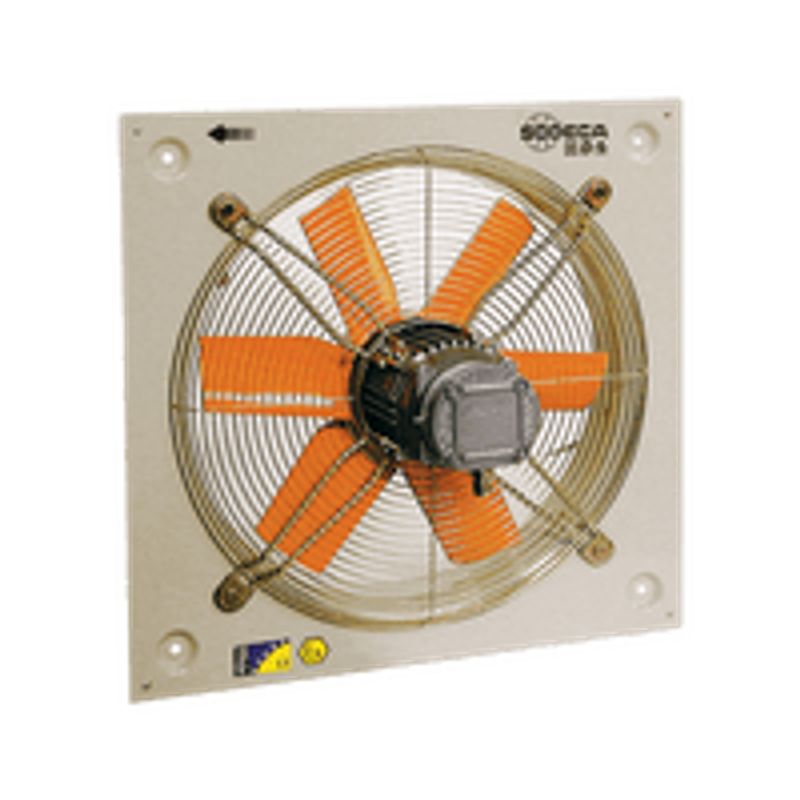

Осевые вытяжные вентиляторы настенного монтажа с сертификацией ATEX оснащены искробезопасными электродвигателями (CEE ExII2G Ex d) для работы во взрывоопасных средах.
Вентилятор:
• Роторы из литого алюминия.
• Направление воздуха двигатель-крыльчатка.
• Огнеупорный кабельный сальник в комплекте.
• Опорная рама из листовой стали с алюминиевой полосой в области крыльчатки в соответствии с требованиями стандарта EN-14986.
• Защитная вентиляционная решетка, соответствующая требованиям стандарта UNE‐EN ISO 12499.
Двигатель:
• Электродвигатели класса F с шарикоподшипниками, степень защиты IP55, сертификация ATEX, защита от взрыва Ex d IIB + H2 T4.
• Однофазные электродвигатели на 230 В, 50 Гц, и трехфазные на 230/400 В, 50 Гц (до 4 кВт), и 400/690 В, 50 Гц (с мощностью более 4 кВт).
• Рабочая температура: от −25 до +50 °C.
Покрытие:
• Антикоррозионное покрытие с краской ATEX, без компонентов железа, на полиэфирной смоле, полимеризованной при 190 ºC, предварительно обезжиренное нанотехнологической обработкой без фосфатов.
Под заказ:
• Специальные обмотки для разных напряжений и частот.
• Конструкция ATEX для различных категорий.
• Вентиляторы с 2-скоростным электродвигателем.
Технические характеристики
Модель | Скорость (об/мин) |
Сила тока макс. (А) |
Мощность (кВт) |
Объем воздуха (м³/ч) |
Шум (дБ) |
Вес (кг) |
|
230 В | 380-400 В | ||||||
HCDF-25-4T | 1360 | 0,78 | 0,45 | 0,09 | 890 | 51 | 6,5 |
HCDF-25-4M | 1235 | 1,00 | 0,06 | 890 | 51 | 6,5 | |
HCDF-31-4T | 1360 | 0,78 | 0,45 | 0,09 | 1700 | 54 | 7,5 |
HCDF-31-4M | 1235 | 1,00 | 0,06 | 1700 | 54 | 7,5 | |
HCDF-35-4T | 1360 | 0,78 | 0,45 | 0,09 | 2950 | 58 | 8,5 |
HCDF-35-4M | 1235 | 1,00 | 0,06 | 2950 | 58 | 8,5 | |
HCDF-40-4T | 1370 | 2,08 | 1,20 | 0,25 | 4400 | 63 | 12,5 |
HCDF-40-4M | 1385 | 2,04 | 0,25 | 4400 | 63 | 15,0 | |
HCDF-45-4T | 1370 | 2,08 | 1,20 | 0,25 | 6450 | 66 | 14,5 |
HCDF-45-4M | 1385 | 2,04 | 0,25 | 6450 | 66 | 17,0 | |
HCDF-45-6T | 900 | 1,39 | 0,80 | 0,12 | 5200 | 57 | 14,5 |
HCDF-50-4T | 1370 | 2,60 | 1,50 | 0,37 | 8600 | 69 | 16,5 |
HCDF-56-4T | 1410 | 2,94 | 1,70 | 0,55 | 10500 | 72 | 36,5 |
HCDF-56-6T | 910 | 2,42 | 1,40 | 0,25 | 8400 | 63 | 30,5 |
Акустические характеристики
Указанные значения определяются с помощью показателей уровня звукового давления и звуковой мощности в дБ(A), полученных в свободном пространстве, на расстоянии, равном двукратному размаху лопастей вентилятора, и увеличенному на диаметр крыльчатки, но не менее 1,5 м.
Уровень звуковой мощности Lw(A) в дБ(A) в диапазоне частот [Гц]
Модель | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
25 | 22 | 37 | 56 | 55 | 56 | 55 | 50 | 41 |
31 | 25 | 40 | 59 | 58 | 59 | 58 | 53 | 44 |
35 | 29 | 44 | 63 | 62 | 63 | 62 | 57 | 48 |
40 | 34 | 49 | 68 | 67 | 68 | 67 | 62 | 53 |
45-4 | 37 | 52 | 71 | 70 | 71 | 70 | 65 | 56 |
45-6 | 28 | 43 | 62 | 61 | 62 | 61 | 56 | 47 |
50-4 | 43 | 57 | 76 | 76 | 77 | 75 | 71 | 62 |
56-4 | 46 | 60 | 79 | 79 | 80 | 78 | 74 | 65 |
56-6 | 37 | 51 | 70 | 70 | 71 | 69 | 65 | 56 |
Размеры
Модель | A | B | ⌀C | ⌀D | E | G | H | ⌀I | ⌀J |
HCDF-25-4T | 330 | 275 | 262 | 260 | 275 | 11 | 56 | 110 | 8,5 |
HCDF-25-4M | 330 | 275 | 262 | 260 | 275 | 11 | 56 | 110 | 8,5 |
HCDF-31-4T | 400 | 336 | 310,5 | 308 | 285 | 11 | 65 | 110 | 10,5 |
HCDF-31-4M | 400 | 336 | 310,5 | 308 | 285 | 11 | 65 | 110 | 10,5 |
HCDF-35-4T | 465 | 390 | 362,5 | 360 | 296 | 11 | 76 | 110 | 10,5 |
HCDF-35-4M | 465 | 390 | 362,5 | 360 | 296 | 11 | 76 | 110 | 10,5 |
HCDF-40-4T | 532 | 452 | 412,5 | 410 | 335 | 11 | 98 | 136 | 10,5 |
HCDF-40-4M | 532 | 452 | 412,5 | 410 | 335 | 11 | 98 | 136 | 10,5 |
HCDF-45-4T | 596 | 504 | 462,5 | 460 | 331 | 11 | 105 | 136 | 10,5 |
HCDF-45-4M | 596 | 504 | 462,5 | 460 | 331 | 11 | 105 | 136 | 10,5 |
HCDF-45-6T | 596 | 504 | 462,5 | 460 | 338 | 11 | 105 | 136 | 10,5 |
HCDF-50-4T | 665 | 562 | 516,5 | 514 | 345 | 11 | 115 | 136 | 10,5 |
HCDF-56-4T | 710 | 630 | 563 | 560 | 397 | 15 | 115 | — | 10,5 |
HCDF-56-6T | 710 | 630 | 563 | 560 | 386 | 15 | 115 | — | 10,5 |
