Описание

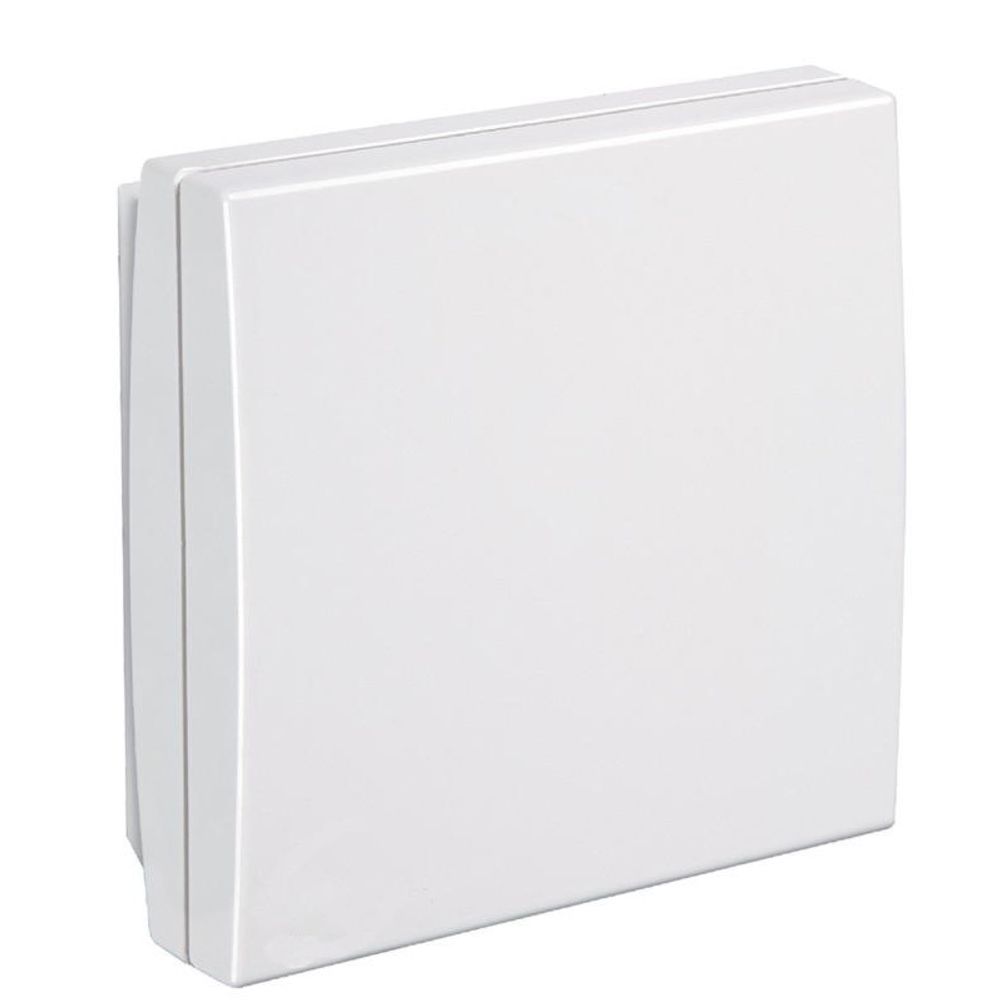

Датчик предназначен для измерения температуры воздуха в помещении.
Датчик является только чувствительным элементом и подключается ко входам измерительных приборов или к контроллерам Использование датчика температуры определено в сервисных настройках контроллеров в пункте Temperature sensors types (Тип датчиков температуры) с названием GY103.
Технические характеристики
- Диапазон измерения: от -20 до +50 С
- Материал корпуса датчика: ABS-пластик
- Тип кабеля: FLEXTRONIC YSLY-OZ 2*0.75 mm 2×0,75
- Выходной сигнал: 0-10 В
- Минимальный радиус загиба кабеля х D 4
- Тип изоляции кабеля: ПВХ
- Особенности эксплуатации: Требуется защита кабеля от УФ (UV)
- Температура эксплуатации: от -20 до +70 С
Условия подключения и монтажа
Датчик может быть установлен в любой среде, не агрессивной к материалу покрытия датчика и кабеля удовлетворяющей по температурным параметрам и требованиям технических характеристик. Во избежание наводок, кабель датчика не должен прокладываться в одном канале с силовыми проводами и кабелями. При подключении к вентиляционной установке с электрическими калориферами располагать датчик не ближе 0,2 метра от нагревательных элементов. При наращивании кабеля использовать рекомендуется обжимом или спаиванием контактов соединения. При использовании для наращивания кабеля с экранирующей оплеткой заземление оплетки не производить. Длина кабеля для наращивания при сечении не менее 0,5 мм2. не более 100 метров. Монтаж датчика производится только на вертикальную ровную поверхность. Кронштейн крепления следует устанавливать на саморезы входящие в комплект поставки.
При использовании крепежа, выступающего за пределы кронштейна, производитель не несет ответственность за сохранность корпуса пульта и качественную фиксацию его на месте установки. Не прилагайте большого усилия для защелкивания датчика на кронштейн - это может привести к поломке. Если датчик не защелкивается, проверьте правильность крепления кронштейна. Не рекомендуется располагать датчик вблизи тепловыделяющих и нагревательных приборов, а также в замкнутых нишах - это может привести к погрешности в показаниях датчика.
Датчик подключается к контроллеру стандартным кабелем, поставляемым производителем или кабелем, заказанным у производителя через дилера под Ваши требования. Не рекомендуется самостоятельно, без соответствующей квалификации, изготавливать кабель для подключения.
Для установки датчика конструктивно не предусмотрена его разборка, поэтому во избежание порчи не разбирайте датчик самостоятельно.
Подключение ко входам измерительных приборов или к контроллерам в соответствии с указаниями технической документации на эти приборы и контроллеры.
Эксплуатация и техническое обслуживание
Датчик должен эксплуатироваться при параметрах указанных в технических характеристиках.
Протягивайте контакты подключения датчика в соответствии с требованием ПТЭП.
Не допускайте грубого механического воздействия на датчик. Не допускайте сильного натяжения кабеля. Не допускайте воздействия на кабель ультрафиолетового облучения. Не допускайте воздействия на датчик агрессивных кислот, щелочей и растворителей.
Особого обслуживания датчик не требует
