Преобразователи частоты создают электромагнитные помехи в питающей сети, к которой они подключены. Электромагнитные (кондуктивные) помехи влияют на работу чувствительного электронного оборудования, которое питается от той же сети электропитания. Для некоторых применений уровень электромагнитных помех от ПЧ может быть важным параметром (например, если рядом с ПЧ установлены внешние контроллеры, сканеры, устройства электронных защит и т.д.).
По стандарту все преобразователи частоты разделяются на категории по уровню создаваемых помех: от С3 до С1, где устройства с категорией С1 создают минимальные помехи:
Продукция INNOVERT* соответствует двум категориям, которые также условно привязаны к месту установки:
- С3 – «промышленные зоны», т.е. производственные площадки, цеха и пр. Категории С3 изначально соответствует серия IPD.
- С2 – «жилые зоны», в т.ч. офисные помещения, торгово-развлекательные центры. Категории С2 соответствуют все серии трехфазных ПЧ при условии совместного использования с ЭМС-фильтрами серии RFI4C.
* Без подключенного ко входу ЭМС-фильтра, все серии преобразователей частоты INNOVERT, кроме IPD, создают помехи выше уровня С3.

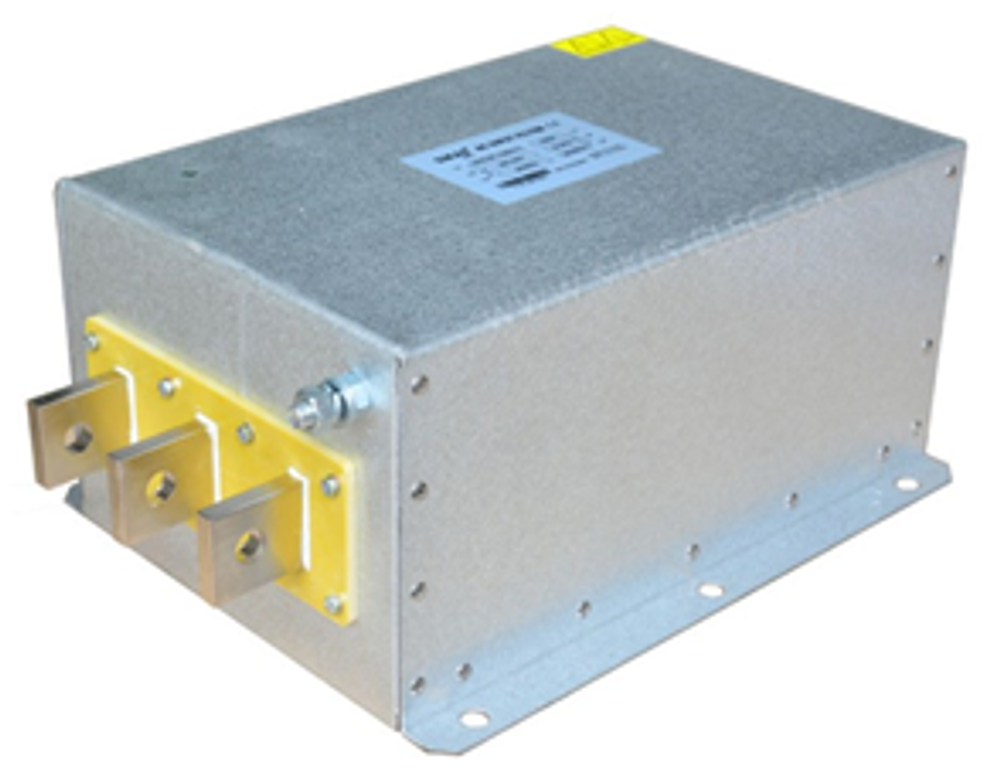

Назначение:
- Уменьшение кондуктивных помех,
поступающих от преобразователя частоты в
питающую сеть. - Обладает превосходными характеристиками
подавления помех в диапазоне 150 кГц ~ 30 МГц
(категория С2 для промышленных применений). - Клеммы для подключения имеют компактную
эргономическую конструкцию. - Повышение надежности всей системы
преобразователя частоты в целом.
Типовые применения для ЭМС-фильтров
- Приводы 3х фазных двигателей с регулируемой частотой вращения, сервоприводы, преобразователи частоты и конвертеры;
- Устройства для преобразования энергии, такие как машины и автоматическое оборудование;
- Оборудование для вентиляции и кондиционирования (HVAC), лифты, источники питания, источники бесперебойного питания (ИБП), машины для литья под давлением;
- Ветрогенераторы, солнечные инверторы и насосы, гибридные инверторы, другие типы инвертеров «зеленой» (альтернативной) энергетики.
Технические данные
- Номинальное напряжение：440В AC
- Рабочая частота：50Гц
- Номинальный ток：5A – 55A
- Диапазон температур: - 25℃ – 100℃
- Конструкция соответствует стандартам IEC/EN 60939, UL1283
- Испытаны на напряжение:
Фаза-Земля 2100В DC /2 сек
Фаза-Фаза 2100В DC /2 сек - Диапазон рабочих частот:
150 кГц – 30 МГц
Таблица выбора ЭМС-фильтров:

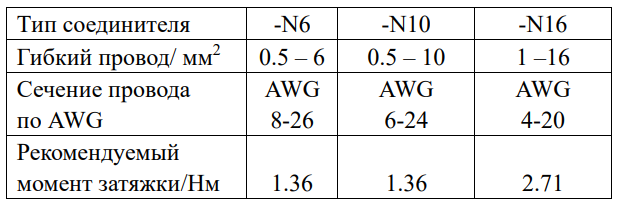

Поперечные сечения входного/выходного разъема ЭМС-фильтра:
Габаритные размеры ЭМС-фильтров:
