Общие сведения и назначение:

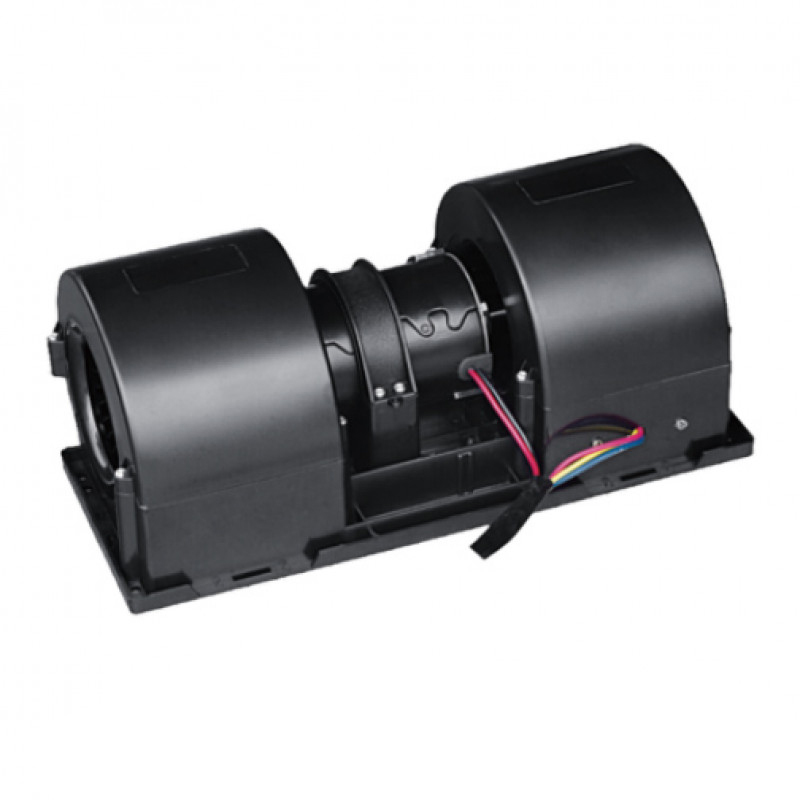

Вентилятор радиальный ZHF281ATS является готовым к эксплуатации электромеханическим изделием из серии «ZHF», которая включает модельный ряд надежных и производительных электрических вентиляторов для широкого спектра применения. Радиальный вентилятор состоит из приводимой в движение крыльчатки, помещенной в спиральный корпус. При вращении крыльчатки воздух, поступающий через входной патрубок, проходит между лопатками рабочего колеса, собирается спиральным корпусом и направляется в выходной патрубок.
Вентилятор ZHF281ATS комплектуется производительным электродвигателем с тремя режимами работы:
1 режим: входное напряжение 27 В, сила тока ⩾ 14A, скорость вращения 3700 об/мин;
2 режим: входное напряжение 27 В, сила тока ⩾ 8A, скорость вращения 3200 об/мин;
3 режим: входное напряжение 27 В, сила тока ⩾ 7A, скорость вращения 3000 об/мин.
Данная модель вентилятора работает на «нагнетание» и может создать максимальный поток воздуха, равный 1000 м3/час при довольно невысоком уровне шума. Габаритные размеры вентилятора радиального ZHF281ATS: 350х136х140 мм, его типоразмер 136 мм.
Крыльчатка, элементы корпуса и диффузор вентилятора изготовлены из синтетического полимера - нейлона, который обладает высокой механической прочностью, стойкостью к высоким и низким температурам. Применение усиленного нейлона позволило изготовить легкий и невероятно ударопрочный радиальный вентилятор с высоким пределом температуры теплового искажения.
Вентилятор ZHF281ATS может быть легко смонтирован в технический проём или вентиляционный канал, встроен в корпус оборудования и несущую конструкцию. Эффективная и надежная работа вентиляторов серии «ZHF» послужила их широкому распространению в области холодильного, вентиляционного, сушильного оборудования, на грузовом и пассажирском транспорте, мобильной спецтехнике. Широкий диапазон рабочих температур (от -40 до +65 °C) позволяет использовать данный осевой вентилятор для отвода тепла, в составе с радиаторами или обдува технологических установок.

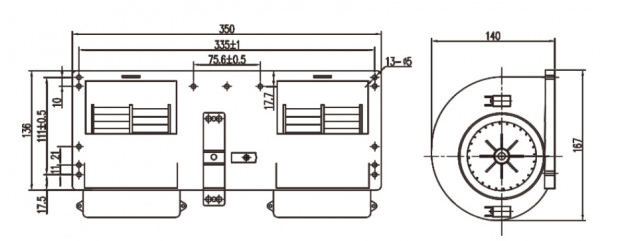

Габаритные и присоединительные размеры (чертеж):
