Общие сведения:
— конструктивное исполнение 1;
— одностороннего всасывания;
— корпус спиральный до No13 - поворотный, от No15 и более - не поворотный;
— назад загнутые лопатки;
— направление вращения - правое и левое.
Назначение:

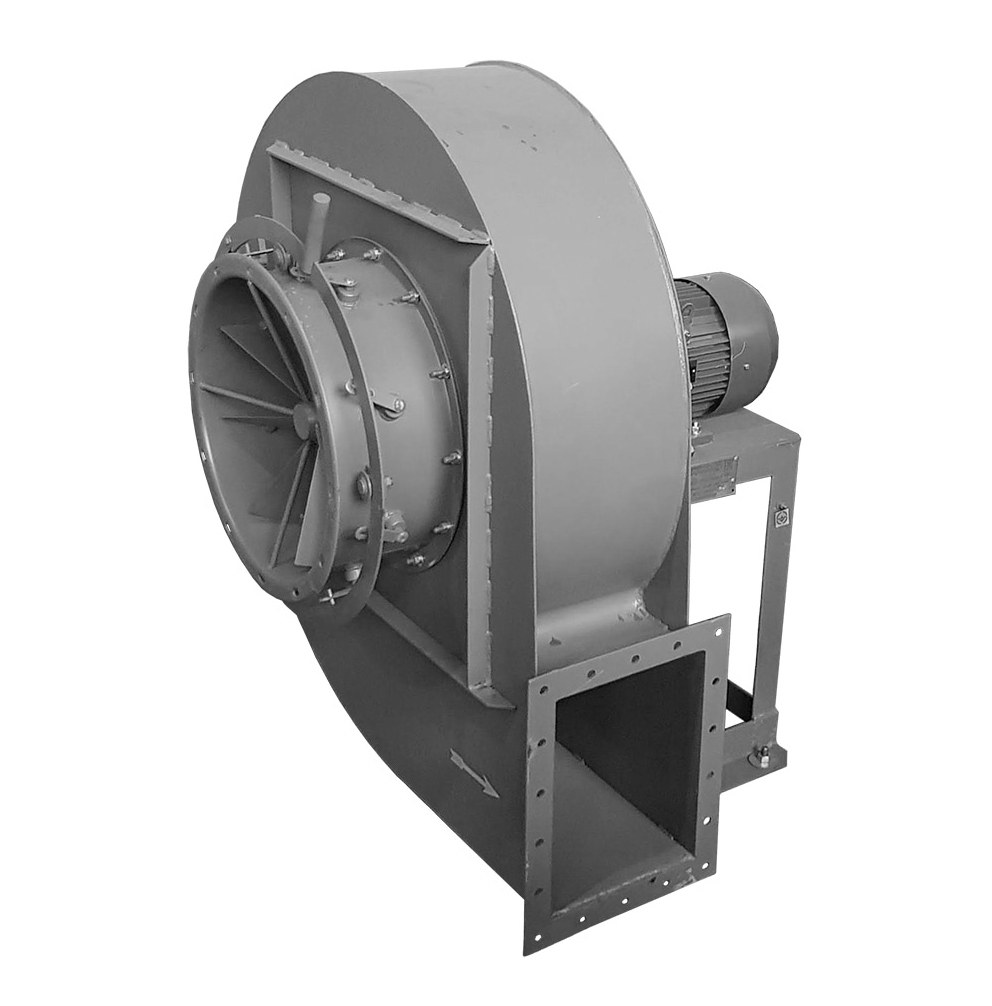

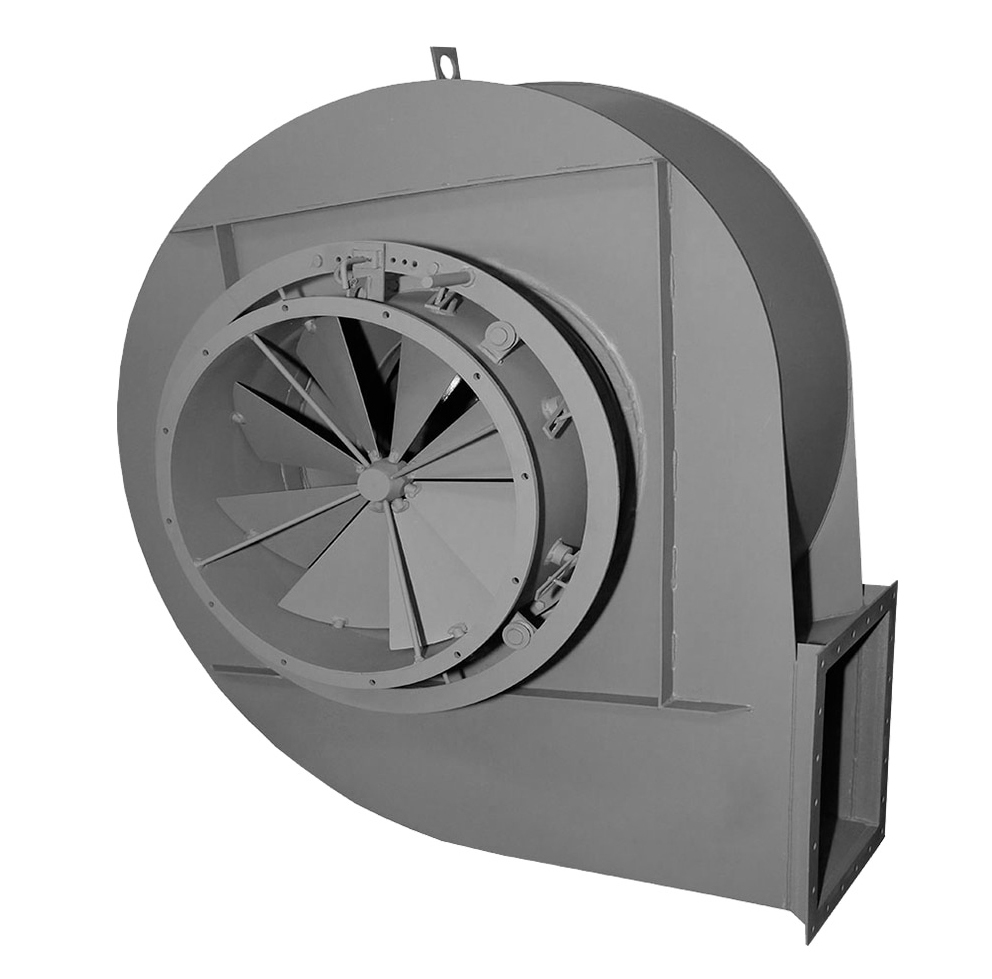

— Дымосос предназначен для отсасывания дымовых газов от технологического оборудования при сжигании различных видов топлива.
Условия эксплуатации:
— Дымососы эксплуатируются в условиях умеренного (У) климата второй и третьей категории размещения по ГОСТ 15150. При обеспечении защиты двигателя от атмосферных воздействий допускается использование дымососов в условиях умеренного климата первой категории размещения.
— Дымосос предназначен для эксплуатации при температуре окружающего воздуха от минус 40°С до 40°С (45°С для вентиляторов тропического исполнения), относительной влажности 80%, высоте на д уровнем моря не более 1000 м.
— Эксплуатация дымососа допускается при температуре перемещаемых газов не выше 250°С (ДН-2,7 .... ДН-11,2), не выше 200°С (ДН-12,5.....ДН-24) с запыленностью не более 0,2 г/м3 (ДН-2,7 .... ДН-11,2), 2 г/м3 (ДН-12,5.....ДН-24), 10 г/м3 (ДН-13). Газовоздушные смеси не должны содержать взрывчатых веществ, липких и волокнистых материалов и вызывать ускоренной коррозии материалов проточной части вентилятора.
— Допускается комплектация двигателями других серий, соответствующих по мощности, частоте вращения и напряжению. Допускается комплектация двигателями большей мощности при той же частоте вращения колеса, аэродинамические характеристики при этом не меняются.
Положения корпуса дымососа (вид со стороны электродвигателя)
Технические характеристики
Габаритно-присоединительные размеры (чертеж)
