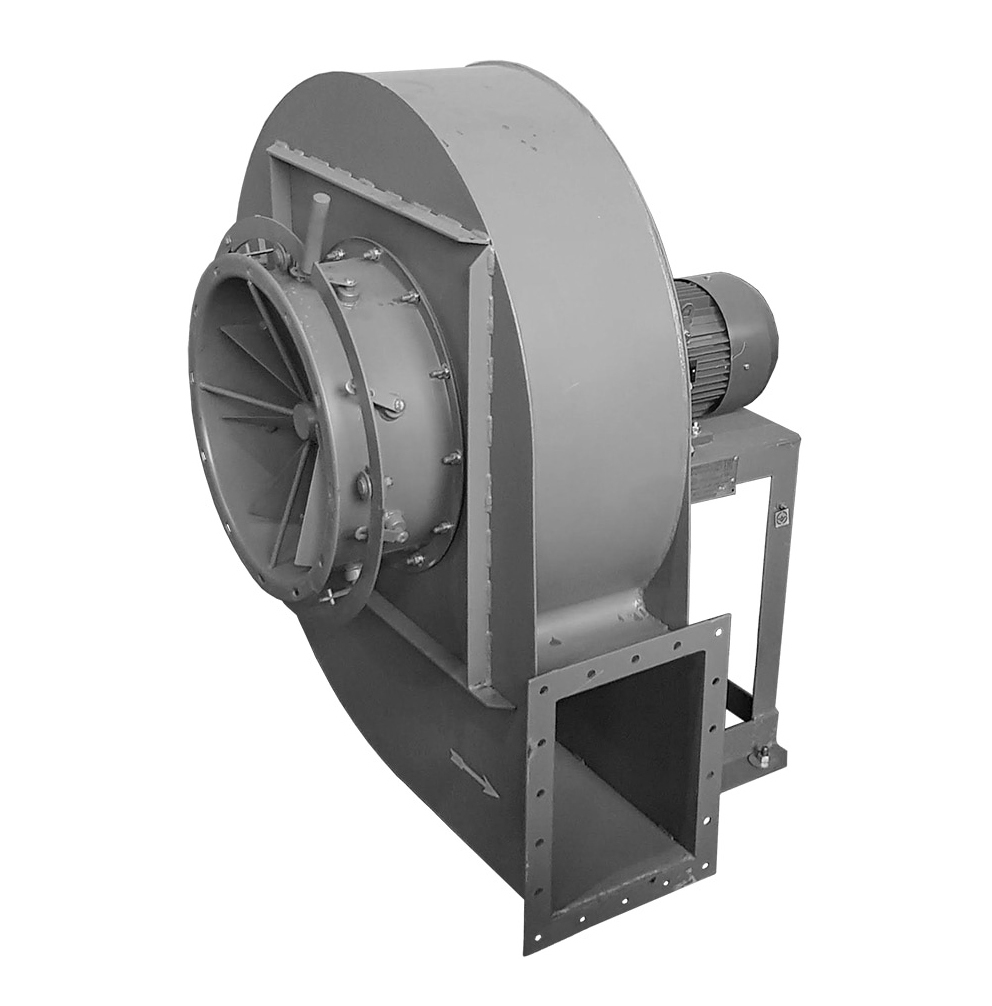

Общие сведения:
— конструктивное исполнение 1;
— одностороннего всасывания;
— корпус спиральный поворотный;
— вперед загнутые лопатки;
— количество лопаток - 32;
— направление вращения - правое и левое.
Назначение:
— Вентилятор дутьевой предназначен для подачи воздуха в топки стационарных паровых и водогрейных котлов, в системах вентиляции и кондиционирования воздуха и т.п.
Условия эксплуатации:
— Вентиляторы эксплуатируются в условиях умеренного (У) и тропического (Т) климата второй и третьей категории размещения по ГОСТ 15150. При обеспечении защиты двигателя от атмосферных воздействий допускается использование вентиляторов в условиях умеренного климата первой категории размещения.
— Вентилятор предназначен для эксплуатации при температуре окружающего воздуха от минус 40°С до 40°С (45°С для вентиляторов тропического исполнения), относительной влажности 80%, высоте на д уровнем моря не более 1000 м.
— Температура перемещаемых газов не выше 200°С с запыленностью не более 2г/м3
— Допускается комплектация двигателями других серий, соответствующих по мощности, частоте вращения и напряжению. Допускается комплектация двигателями большей мощности при той же частоте вращения колеса, аэродинамические характеристики при этом не меняются.
Варианты изготовления:
ТУ 3113-048-02962743-2009:
— из углеродистой стали;
— из коррозионно-стойкой стали (НЖ);
Положения корпуса дымососа (вид со стороны электродвигателя)
Технические характеристики
Габаритно-присоединительные размеры (чертеж)
