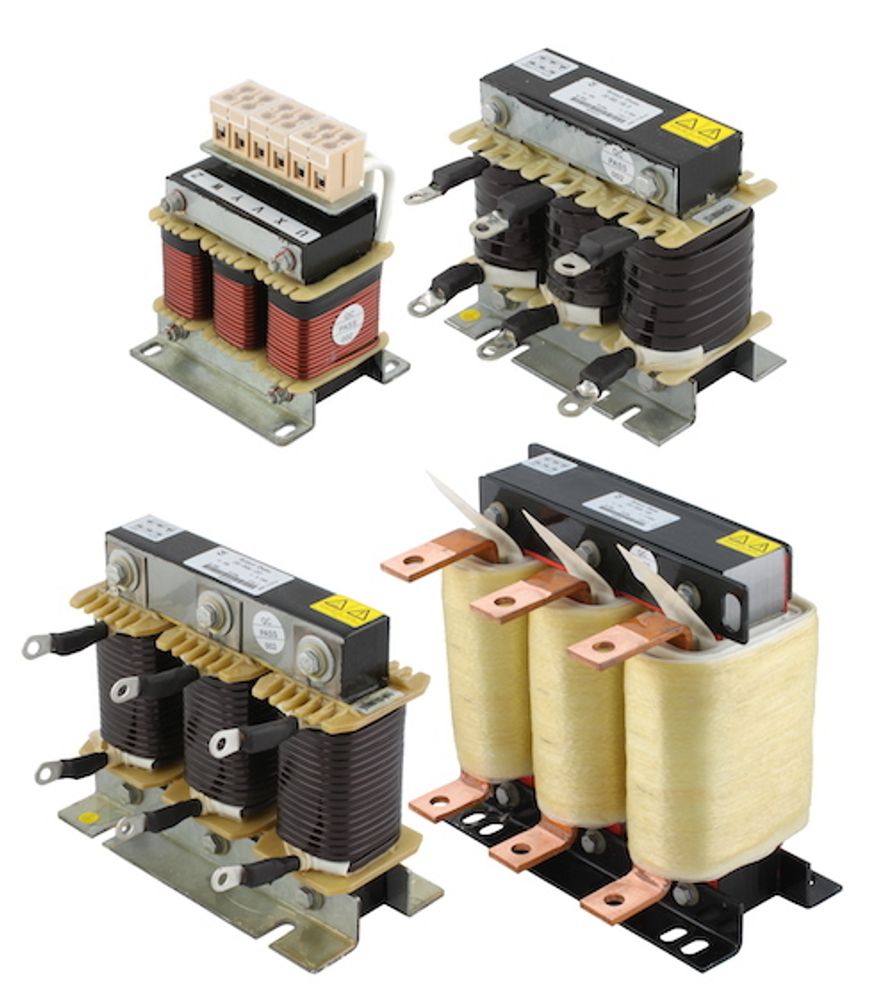

Предназначены для использования в цепях питания асинхронных трёхфазных
электродвигателей. Устанавливаются во входных и выходных силовых цепях преобразователей частоты «в разрыв» силовых кабелей.
Во входной питающей цепи дроссели сглаживают перекосы по фазам, уменьшают скачки по току, напряжению, защищая преобразователь частоты и увеличивая его срок службы.
В выходной цепи дроссели защищают изоляцию обмоток двигателя, которая может со временем повреждаться из-за амплитудных значений выходного напряжения преобразователя. Также трёхфазные дроссели необходимо устанавливать на выходе преобразователя при большой длине моторного кабеля (для частотников INNOVERT ITD свыше 100 м, для других серий свыше 30 м).
Входные дроссели снижают вероятность повреждения преобразователя из-за импульсных перенапряжений или большого дисбаланса фазного напряжения (>2%) в линии питания.
Импульсные перенапряжения могут быть вызваны следующими факторами:
-
- Установкой рядом с приводом мощным силовым электронным оборудованием (например, приводы постоянного и переменного тока, промышленные выпрямители, установки улучшения коэффициента мощности и т.п.).
- Электродвигателями с запуском непосредственно от сети с помощью магнитных пускателей или софт-стартеров.
- Авариями в системе электроснабжения.
- Использованием сварочного оборудования рядом с преобразователями.
Выходные дроссели должны обязательно использоваться в случаях, если длина силового кабеля, соединяющего преобразователь и двигатель, превышает 30 м.
Также выходные дроссели устанавливают, если преобразователь питает несколько двигателей. Различают подсоединение нагрузок «веером» или «шлейфом». При «веере» все моторные кабели соединяются на выходе преобразователя. В этом случае установка выходных дросселей обязательна. При «шлейфе» от преобразователя отходит только один кабель, который сначала подсоединяется к одному двигателю, потом к другому и т.д.
Следует заметить, что выходные дроссели значительно уменьшают вероятность отказа преобразователя при коротких замыканиях в цепи двигателя, и особенно при коротких замыканиях «на землю».
- Напряжение сети: 380 В, 50 Гц
- Электрическая прочность изоляции: 3000 В, 50 Гц
- Степень защиты от воздействия окружающей среды: IP 00
- Температура эксплуатации: -25°С…+45°С (без обледенения)
- Относительная влажность (при t = 25°C) до 90% (без конденсата)
- Класс изоляции: F (155С)
- t перегрева 45°С
Характеристики оборудования
Габаритные и установочные размеры
Схема подключения
