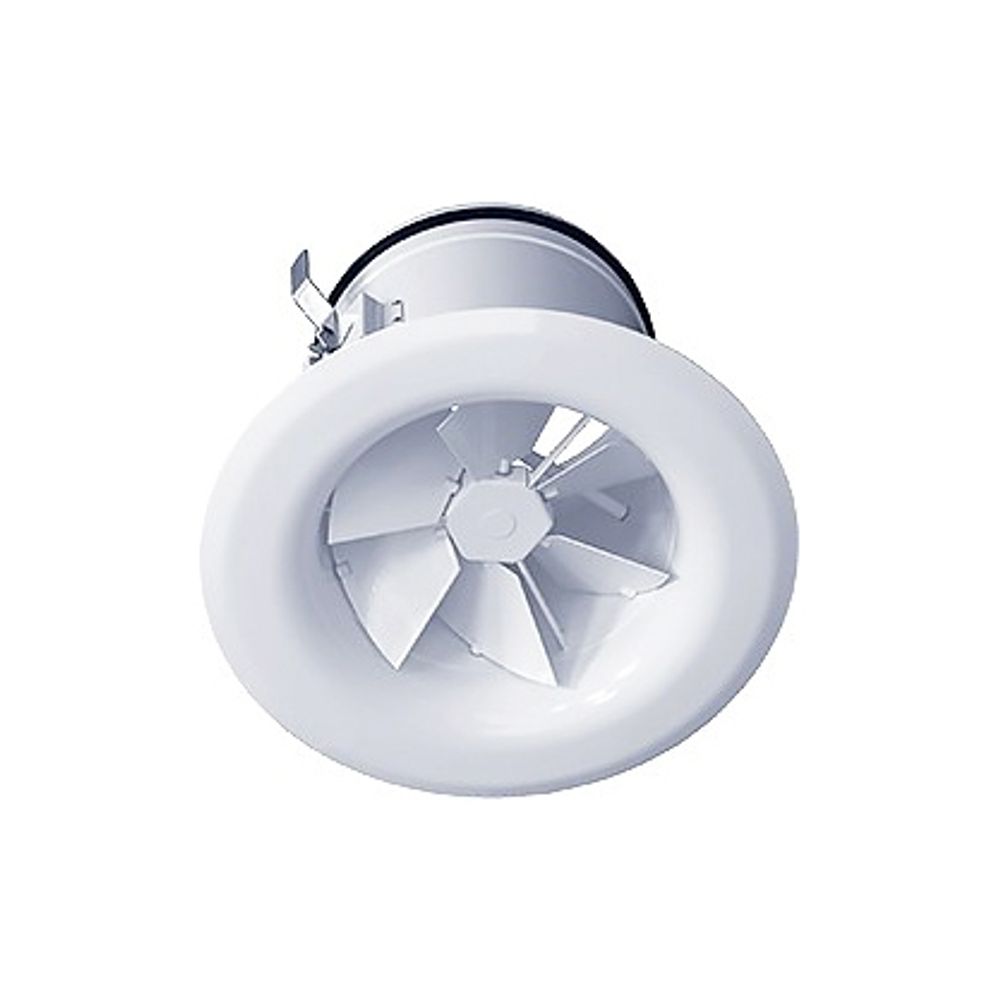

Вихревые диффузоры ДКВ предназначены для подачи воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах (нагрев и охлаждение) из верхней зоны помещения.
Диффузоры состоят из корпуса с подводящим патрубком, внутри которого расположен блок поворотных лопаток, угол наклона которых регулируется, вручную или с помощью электропривода, в диапазоне от α=0° до α=50° относительно направления потока. Изменением угла наклона лопаток достигается формирование одного из трёх видов воздушных струй: дальнобойной компактной (α=0°), закрученной конической смыкающейся (α=30°) и веерной настилающейся (α=50°). При α≥30° диффузоры ДКВ формируют закрученную струю с высокой эжектирующей способностью, что позволяет обеспечить подачу воздуха с большим температурным перепадом и получить при этом равномерное распределение температуры в обслуживаемой зоне.
Диффузоры выпускаются в четырех исполнениях:
- ДКВ — диффузоры с ручным регулированием;
- ДКВ...-E1 — диффузоры с электроприводом (2-х позиционное управление: 30°/50° (заводская настройка) или 0°/50°);
- ДКВ...-E3 — диффузоры с электроприводом (3-х позиционное управление: 0°/30°/50°);
- ДКВ...-М2 — диффузоры с электроприводом (пропорциональное управление 0...10 В).
- Диффузоры ДКВ...-E1, ДКВ...-E3 и ДКВ...-М2 позволяют реализовать систему с автоматическим изменением схемы воздухораспределения в зависимости от времени года (кондиционирование/вентиляция/воздушное отопление).
Диффузоры устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки, при этом обеспечивается настилание горизонтальной струи на потолок. Монтаж диффузоров осуществляется с помощью присоединительного патрубка, который крепится к воздуховоду или патрубку камеры статического давления саморезами или заклепками. Герметичность соединения обеспечивается резиновым уплотнением.
Диффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска диффузоров в любой цвет по каталогу RAL.
Габаритно-присоединительные размеры (чертеж)
Технические характеристики
Виды формируемых струй
