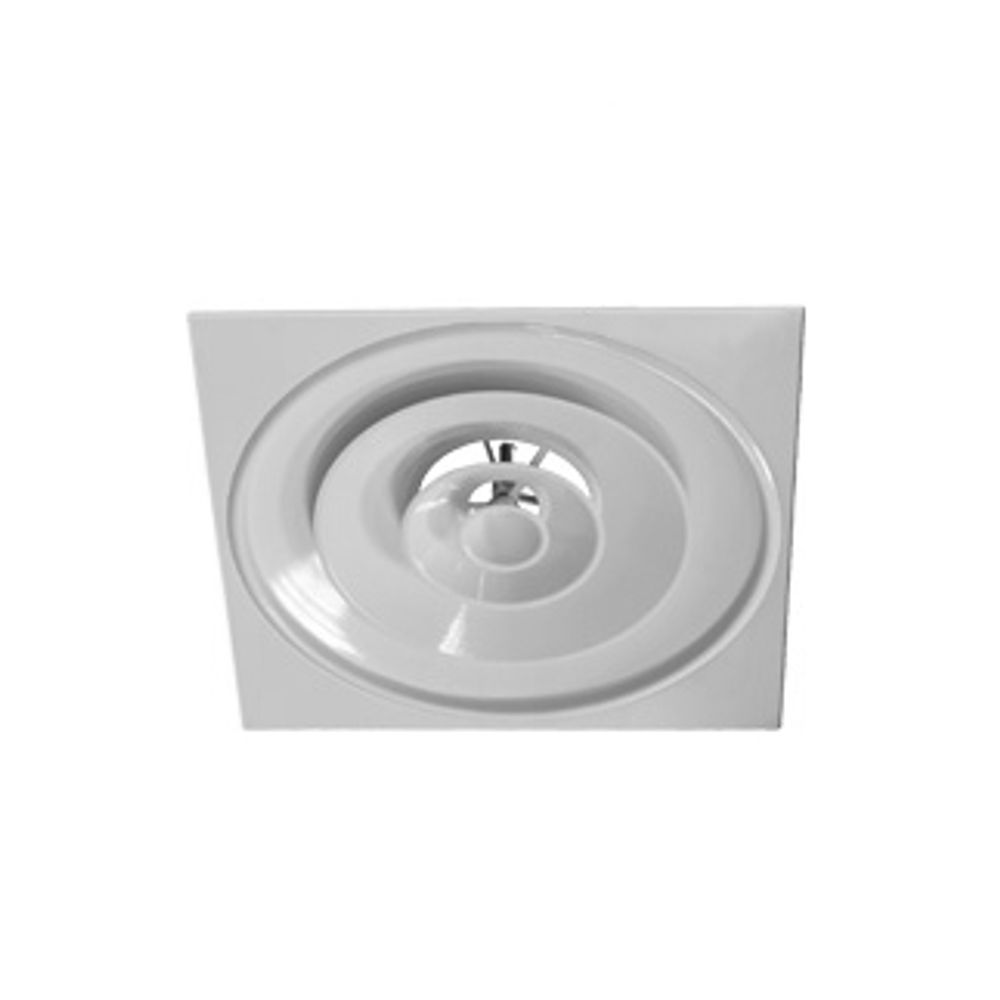

Конические диффузоры ДКК предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах (нагрев и охлаждение) из верхней зоны помещения.
Конические диффузоры состоят из корпуса с подводящим патрубком и центральной вставки, выполненной в виде набора конических колец. Конструкция диффузоров ДКК позволяет путем вращения центральной вставки вручную или с помощью электропривода регулировать форму струи от горизонтальной веерной при подаче охлажденного воздуха до вертикальной конической при подаче подогретого воздуха.
Диффузоры выпускаются в трех исполнениях:
- ДКК — диффузоры с ручным регулированием;
- ДКК...-E1 — диффузоры с электроприводом (2-х позиционное управление);
- ДКК...-М2 — диффузоры с электроприводом (пропорциональное управление 0...10 В).
Диффузоры ДКК...-E1, ДКК...-М2 позволяют реализовать систему с автоматическим изменением схемы воздухораспределения в зависимости от времени года (кондиционирование/вентиляция/воздушное отопление).
Диффузоры встраиваются в подвесные потолки, при этом обеспечивается настилание горизонтальной струи на потолок. Монтаж диффузоров осуществляется с помощью присоединительного патрубка, который крепится к воздуховоду или патрубку камеры статического давления саморезами или заклепками. Герметичность соединения обеспечивается резиновым уплотнением.
ДДиффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска диффузоров в любой цвет по каталогу RAL.
Габаритно-присоединительные размеры (чертеж)
Технические характеристики
Виды формируемых струй
