Описание

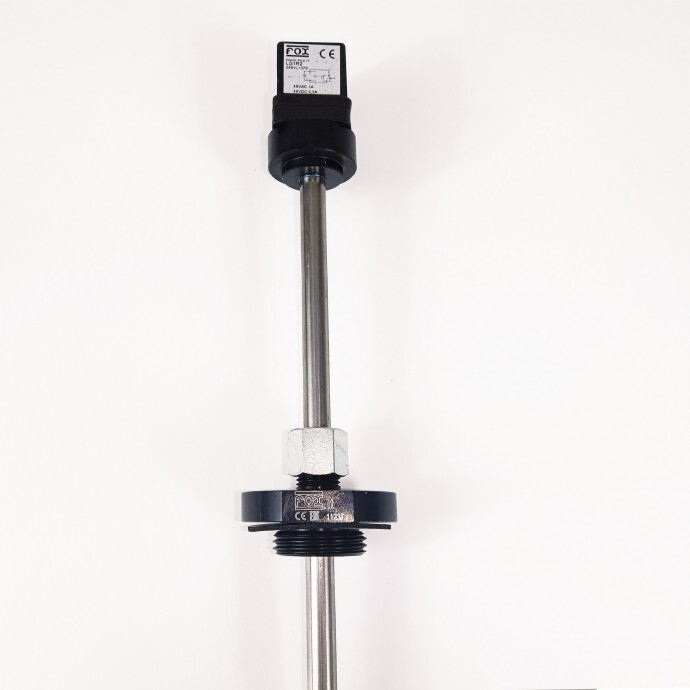

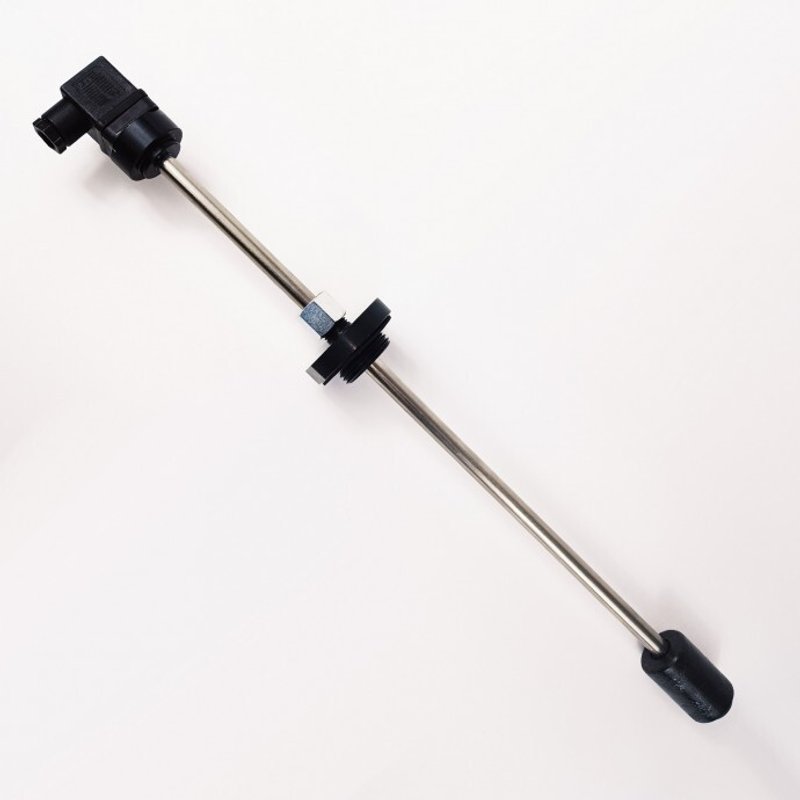

Датчик уровня LG1R2 - специальное электромеханическое устройство, служащее для автоматического управления подключаемой токовой нагрузкой, относительно показателей уровня. В изделии объединен датчик уровня поплавкового типа и релейный блок с клеммным вводом.

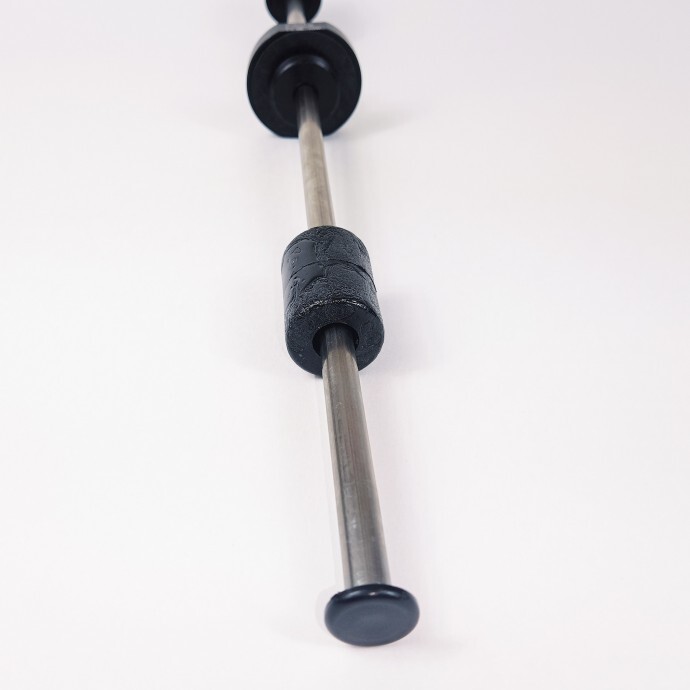

При достижении жидкостью в баке заданного уровня (нижнее положение поплавка) происходит сработка реле. Высота уровня может регулироваться путем передвижения штока верх или вниз в фиксирующем фланце, у модели LG1R2 значение находится пределах от 200 до 370 мм. Вворачиваемая часть фланца имеет наружную метрическую резьбу 1" BSP-M.

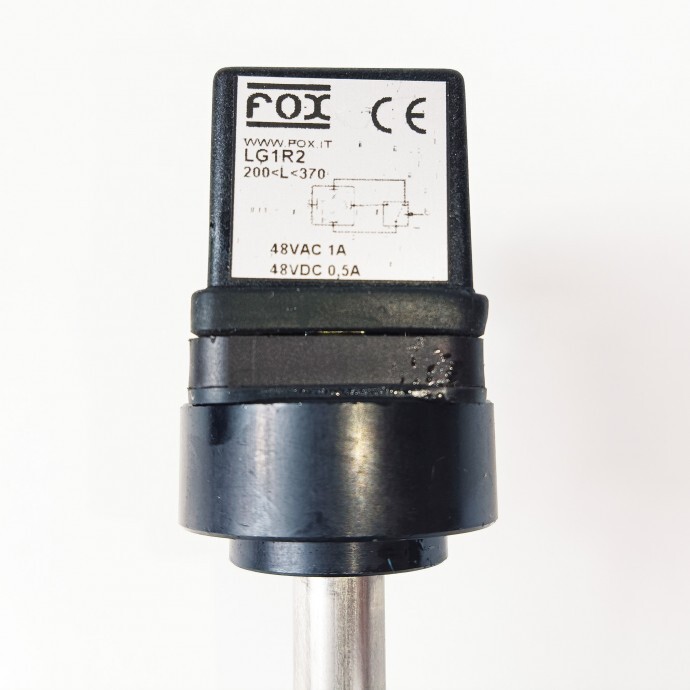

Реле датчика уровня типа SPDT (общий контакт, нормально разомкнутый и нормально замкнутый) рассчитано на максимальную нагрузку: 1 А при 48 В переменного тока, 0.5 А при 48 В постоянного тока. Частота переключения контактов датчика уровня до 90 циклов/мин.
Клеммный ввод M3 (30х30 мм) со степенью защиты от влаги и пыли IP65 обеспечивает взрывозащищенное соединение, по ATEX: II 3G Ex nc IIB T6 Gc. Корпус датчика уровня выполнен из анодированного алюминия, шток стальной AISI316L, фланец из волокнистого нейлона, поплавок нейлоновый, а клеммный ввод пластиковый с уплотнением из NBR каучука.
Рабочая температура реле уровня от -10°C до +90°C. Максимальная вязкость рабочей жидкости 150 CST, а угол наклона штока до 15° от вертикали.
Датчик уровня с реле LG1R2 FOX 1" BSP-M широко применяется в ряде промышленных приложений для автоматизации рабочих процессов. Используется в гидравлических и топливных системах стационарной и мобильной техники для контроля за уровнем рабочей жидкости.
Габаритно-присоединительные размеры (чертеж) :
Характеристики
Степень защиты IP
65
Рабочая температура, °C
-10...+90
Присоединительная резьба
1" BSP наружная
Рабочая нагрузка
1 А при 48 В переменного тока, 0.5 А при 48 В постоянного тока
Высота уровня, мм
200-370
Взрывозащита
ATEX II 3G Ex nc IIB T6 Gc
